申請日2010.05.31
公開(公告)日2011.01.05
IPC分類號C02F9/02
摘要
一種處理高嶺土加工中廢水的裝置，其中，設置有依次相接的兩個或者兩個以上具有內部廢水沉積空間的過濾裝置，所述過濾裝置的上部設置有排液口，所述排液口設置有過濾網，依次上一級所述過濾裝置通過其所述排液口與相鄰下一級所述過濾裝置的內部廢水沉積空間相接通，相鄰兩個所述過濾裝置的排液口呈對角設置。本實用新型與現有技術相比，能夠使經處理的廢水更為清澈，固體懸浮物更少，以及提高廢水的回收利用率，節能減排、安全環保，大大降低生產成本，并且結構簡單。而且經處理高嶺土加工中廢水的裝置處理之后的廢水可以充分回收利用，作為車間的冷卻水循環使用，每月可節約用水600余噸。

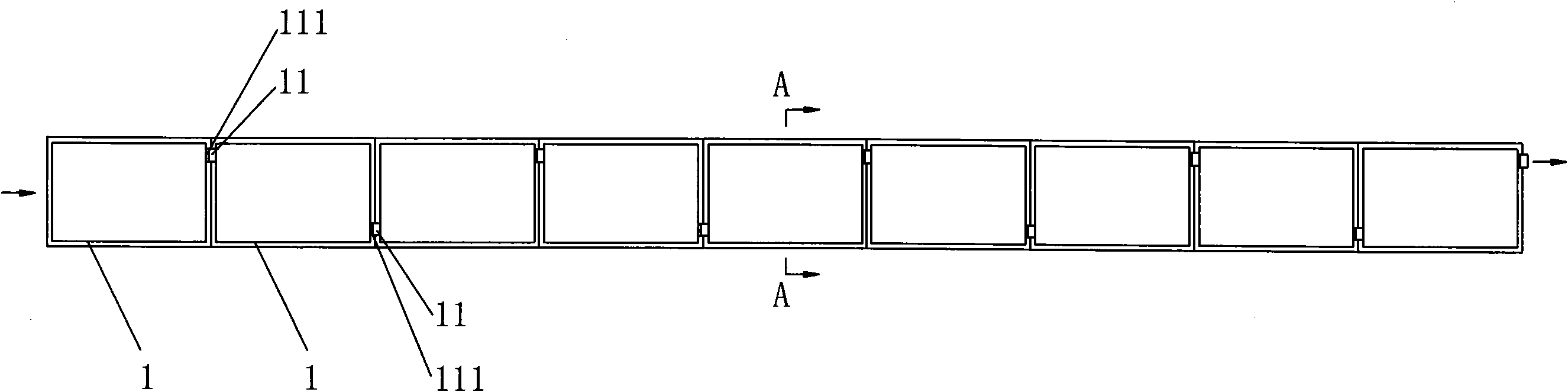

摘要附圖
權利要求書
1.一種處理高嶺土加工中廢水的裝置，其特征在于：設置有依次相接的兩個或者兩個以上具有內部廢水沉積空間的過濾裝置，所述過濾裝置的上部設置有排液口，所述排液口設置有過濾網，依次上一級所述過濾裝置通過其所述排液口與相鄰下一級所述過濾裝置的內部廢水沉積空間相接通，相鄰兩個所述過濾裝置的排液口呈對角設置。
2.根據權利要求1所述的處理高嶺土加工中廢水的裝置，其特征在于：所述過濾裝置呈直列式依次設置。
3.根據權利要求2所述的處理高嶺土加工中廢水的裝置，其特征在于：所述過濾裝置之間呈階梯型設置，即上一級所述過濾裝置高于相鄰下一級所述過濾裝置。
4.根據權利要求1所述的處理高嶺土加工中廢水的裝置，其特征在于：所述過濾裝置呈折回兩列設置。
5.根據權利要求4所述的處理高嶺土加工中廢水的裝置，其特征在于：所述過濾裝置之間呈階梯型設置，即上一級所述過濾裝置高于相鄰下一級所述過濾裝置。
6.根據權利要求1或2或3或4或5所述的處理高嶺土加工中廢水的裝置，其特征在于：所述過濾裝置是截面為矩形或者梯形或者半圓弧形的槽形結構的過濾裝置。
7.根據權利要求6所述的處理高嶺土加工中廢水的裝置，其特征在于：所述排液口是截面為矩形的排液口。
8.根據權利要求1所述的處理高嶺土加工中廢水的裝置，其特征在于：設置有九個或者九個以上的所述過濾裝置。
9.根據權利要求1或2或3或4或5所述的處理高嶺土加工中廢水的裝置，其特征在于：所述過濾網設置于所述排液口的入液端。
10.根據權利要求9所述的處理高嶺土加工中廢水的裝置，其特征在于：所述排液口設置有閘門。
說明書
一種處理高嶺土加工中廢水的裝置
技術領域
本實用新型涉及廢水處理技術，特別是涉及一種處理高嶺土加工中廢水的裝置。
背景技術
目前，高嶺土已成為造紙、陶瓷、橡膠、化工、涂料、醫藥和國防等行業中廣泛應用的礦物原料，并且各個行業對高嶺土使用的需求量也在逐年增長。據有關研究機構的研究報告顯示，全球?qū)Ω邘X土的需求預計到2013年將達到2480萬噸，年均增長幅度為1.7%，已經超過了2003年-2008年間的增長幅度。
隨著高嶺土市場需求的快速增長，在高嶺土行業深加工過程中隨之產生的廢水也逐步增多。因此，對高嶺土加工中廢水的處理、排放和再利用等問題，對于注重環保的今天，已經成為了高嶺土加工企業需首要考慮的問題。
現有技術中，高嶺土行業在深加工過程中產生的廢水僅是經過簡單的石灰中和處理之后就排放到自然環境中，由于處理之后的廢水含有石灰渣和少量高嶺土成份，從而使得經過處理之后的廢水不夠清澈，廢水中的懸浮物也較多，這種廢水不僅對環境的危害性較大，同時廢水的回收再利用率也較低，更造成了水資源的嚴重浪費。
因此，亟需提供一種能夠解決廢水不夠清澈，存在固體懸浮物較多的問題，使之不僅可以提高廢水的回收利用率，節能減排、安全環保，降低生產成本，而且結構簡單的處理高嶺土加工中廢水的裝置。
實用新型內容
本實用新型的目的在于避免現有技術中的不足之處而提供一種能夠使經過處理的廢水更為清澈，固體懸浮物更少，以提高廢水的回收利用率，節能減排、安全環保，降低生產成本，并且結構簡單的處理高嶺土加工中廢水的裝置。
本實用新型的目的通過以下技術措施實現：
提供了一種處理高嶺土加工中廢水的裝置，其中，設置有依次相接的兩個或者兩個以上具有內部廢水沉積空間的過濾裝置，所述過濾裝置的上部設置有排液口，所述排液口設置有過濾網，依次上一級所述過濾裝置通過其所述排液口與相鄰下一級所述過濾裝置的內部廢水沉積空間相接通，相鄰兩個所述過濾裝置的排液口呈對角設置。
優選的，上述過濾裝置呈直列式依次設置。
更優選的，上述過濾裝置之間呈階梯型設置，即上一級所述過濾裝置高于相鄰下一級所述過濾裝置。
另一優選的，上述過濾裝置呈折回兩列設置。
也可以呈折回三列設置。
更優選的，上述過濾裝置之間呈階梯型設置，即上一級所述過濾裝置高于相鄰下一級所述過濾裝置。
以上的，上述過濾裝置是截面為矩形或者梯形或者半圓弧形的槽形結構的過濾裝置。
進一步的，上述排液口是截面形狀為矩形的排液口。
另一優選的，上述過濾裝置設置有九個或者九個以上的。
以上的，上述過濾網設置于所述排液口的入液端。
進一步的，上述排液口設置有閘門。
本實用新型的一種處理高嶺土加工中廢水的裝置，設置有依次相接的兩個或者兩個以上具有內部廢水沉積空間的過濾裝置，所述過濾裝置的上部設置有排液口，所述排液口設置有過濾網，依次上一級所述過濾裝置通過其所述排液口與相鄰下一級所述過濾裝置的內部廢水沉積空間相接通，相鄰兩個所述過濾裝置的排液口呈對角設置。本實用新型與現有技術相比，能夠使經過處理的廢水更為清澈，固體懸浮物更少，不僅提高了廢水的回收利用率，使之節能減排、安全環保，大大降低了生產成本，并且結構簡單。使用該處理高嶺土加工中廢水的裝置，由于經過處理之后的廢水可以充分回收利用，作為車間的冷卻水循環使用，每月可節約用水600余噸。
