申請日2014.01.09

　　公開(公告)日2014.06.25

　　IPC分類號E03C1/12

　　摘要

　　本實用新型公開了一種分類式廢水儲存箱，包括水池、凹型廢水儲存箱、排水口、堵蓋、放水閥、排污口、排水拉線、過濾網，所述水池底部設有兩個排水口，所述水池固定于凹型廢水儲存箱上方，所述凹型廢水儲存箱箱內下方中間位置設有擋板，所述凹型廢水儲存箱上端兩邊分別設有接水口，所述水池底部兩個排水口套接于廢水儲存箱上方的兩個接水口內，所述凹型廢水儲存箱底部兩邊設有放水閥，所述凹型廢水儲存箱底部設有兩個排污口，所述兩個排污口上設有堵蓋，所述堵蓋上邊設有排水拉線。本實用新型運用分類的原理，對所使用后的廢水進行分類儲存，分開的清凈的水用來涮拖把或擦灰，臟水用來從廁所，有效的節約用水，防止了資源的浪費。

　　權利要求書

　　1.一種分類式廢水儲存箱，包括水池、凹型廢水儲存箱、排水口、堵蓋、放水閥、排污口、排水拉線、過濾網，其特征在于：所述水池底部設有兩個排水口，所述水池固定于凹型廢水儲存箱上方，所述凹型廢水儲存箱箱內下方中間位置設有擋板，所述凹型廢水儲存箱上端兩邊分別設有接水口，所述水池底部兩個排水口套接于凹型廢水儲存箱上方的兩個接水口內，所述凹型廢水儲存箱底部兩邊設有放水閥，所述凹型廢水儲存箱底部設有兩個排污口，所述兩個排污口上設有堵蓋，所述堵蓋上邊設有排水拉線。

　　2.如權利要求1所述的分類式廢水儲存箱，其特征在于：所述水池具有直接排油污水的排水口，排水口由堵頭封堵，排水口通過軟管直接連通出水管。

　　3.如權利要求1所述的分類式廢水儲存箱，其特征在于：所述兩個位于凹型廢水儲存箱上方的接水口螺紋連接有過濾箱，過濾箱內鋪設有細沙過濾層，過濾箱底部設有出水口，出水口處設有濾網。

　　說明書

　　分類式廢水儲存箱

　　技術領域

　　本實用新型屬于節水設施技術領域，具體涉及一種分類式廢水儲存箱。

　　背景技術

　　水是生命之源。人類的生存需要水，我們的生活和經濟社會系統運轉都離不開水這一基本的物質。我國人均淡水資源只有世界水平的四分之一。水的浪費是驚人的。一個關不緊的水龍頭，一個月可以流掉1-6立方米的水;一個漏水的馬桶，一個月要流掉3-25立方米水，一個中小城市如果有60萬個水龍頭、20萬個馬桶漏水，一年要損失上億立方米的水。人類對環境的保護歸根結底是基于保護地球上日益枯竭的資源，保護人類生存發展的最起碼條件——保護水資源首當其沖。

　　目前家庭都設置有清洗用的水池，往往用與洗手、洗菜、洗衣服或洗碗后的生活廢水將直接排走，由此造成了不必要的水資源流失，又給家庭開支造成不必要浪費。提高水資源利用率，減少水資源浪費，有效節水的關鍵在于利用“中水”，是實現水資源重復利用是節水的很好方法。

　　實用新型內容

　　本實用新型的目的在于提供一種結構簡單，操作方便，節水效果好的一種分類式廢水儲存箱。

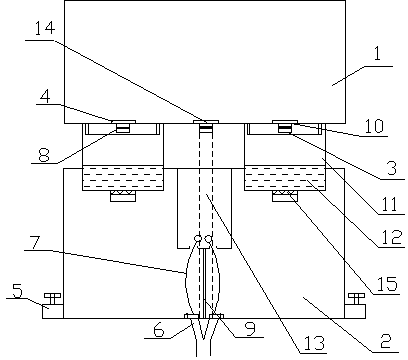

　　為了達到上述設計目的，本實用新型采用的技術方案如下：一種分類式廢水儲存箱，包括水池、凹型廢水儲存箱、排水口、堵蓋、放水閥、排污口、排水拉線、過濾網，所述水池底部設有兩個排水口，所述水池固定于凹型廢水儲存箱上方，所述凹型廢水儲存箱箱內下方中間位置設有擋板，所述凹型廢水儲存箱上端兩邊分別設有接水口，所述水池底部兩個排水口套接于廢水儲存箱上方的兩個接水口內，所述凹型廢水儲存箱底部兩邊設有放水閥，所述凹型廢水儲存箱底部設有兩個排污口，所述兩個排污口上設有堵蓋，所述堵蓋上邊設有排水拉線。

　　所述水池具有直接排油污水的排水口，排水口由堵頭封堵，排水口通過軟管直接連通出水管。

　　所述兩個位于凹型廢水儲存箱上方的接水口螺紋連接有過濾箱，過濾箱內鋪設有細沙過濾層，過濾箱底部設有出水口，出水口處設有濾網。

　　本實用新型有益效果：本發明運用分類的原理，對所使用后的廢水進行分類儲存，分開的清凈的水用來拖地或清洗拖把、擦灰、澆花等，臟水用來沖廁所，有效的節約用水，防止了資源的浪費。當清洗蔬菜時打開水池底部其中一個排水口的堵蓋，臟水經過設置在排水口內部過濾網時將水中的雜物進行過濾，過濾后的臟水流到凹型廢水儲存箱其中一個儲水箱里進行儲存，當清洗碗筷時，可將儲存清洗蔬菜水的儲存箱口的堵蓋扣合，打開凹型廢水儲存箱另一個儲存箱的堵蓋來進行存儲洗碗水，當需要拖地沖廁時分別打開設置在凹型廢水儲存箱兩邊的放水閥進行取水作業，由于需水量不是經常的，長時間的儲存會導致水的變質，這時拉動排水拉線可將設置在凹型廢水箱底排污口的堵蓋帶起進行排水。當洗刷油污較多的餐具時，使用過的水因油污較多無法再利用，且容易粘結管道，打開堵頭，直接將油污水放掉。與現有技術相比，結構簡單，細化廢水利用，節水效果好。
