申請日2014.01.09

　　公開(公告)日2014.07.23

　　IPC分類號C02F11/02; C02F11/12

　　摘要

　　本實用新型涉及一種工業廢水污泥深度脫水的處理裝置。目的是提供的處理裝置應具有結構簡單和使用方便的特點。技術方案是：一種工業廢水污泥深度脫水的處理裝置，包括控制系統;該處理裝置還包括通過輸送泵組依次連通的儲存池、調理池、沉淀池和壓濾設備;所述調理池還配置有營養劑投加設備和曝氣設備;所述控制系統通過數據線分別與儲存池、調理池、沉淀池和壓濾設備進行控制信號傳輸。

　　權利要求書

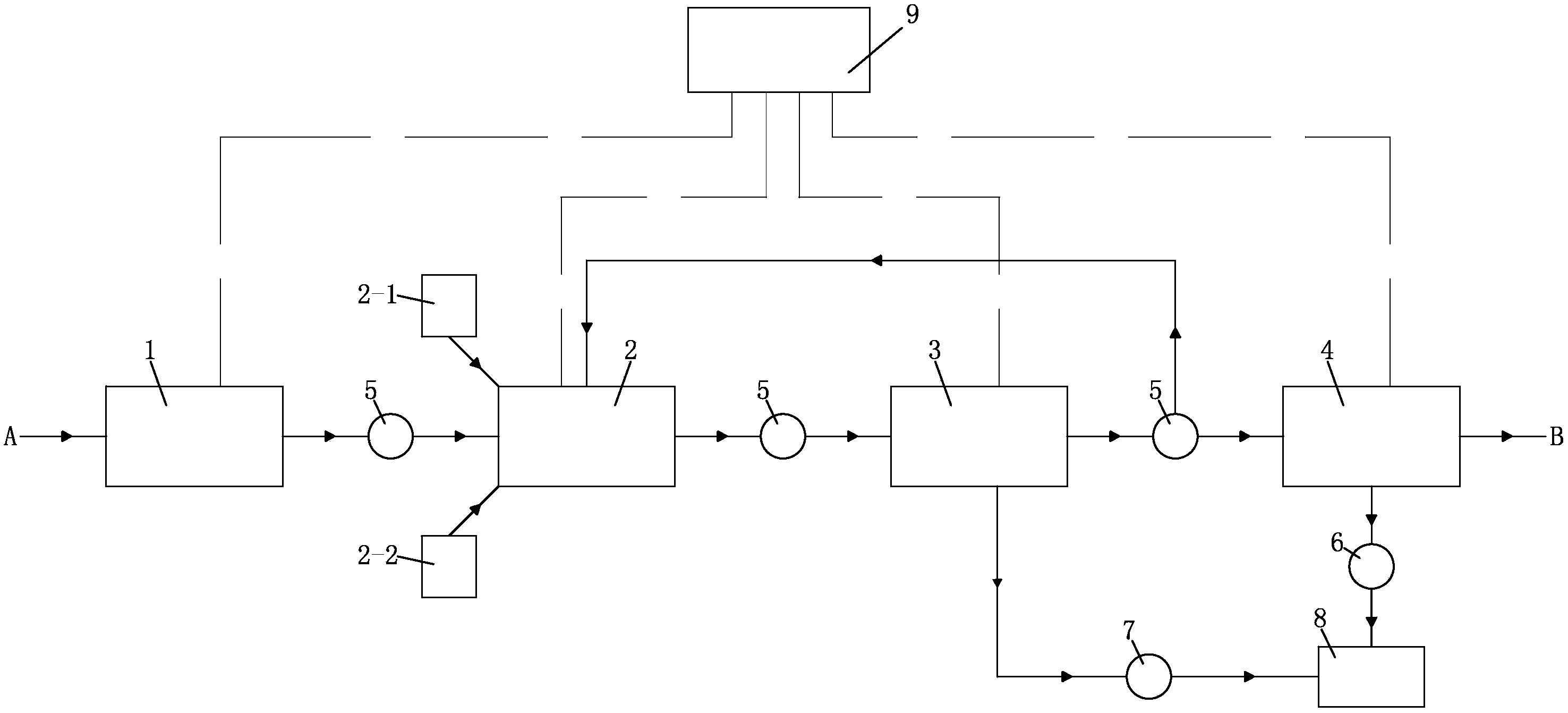

　　1.一種工業廢水污泥深度脫水的處理裝置，包括控制系統(9);其特征在 于：該處理裝置還包括通過輸送泵組(5)依次連通的儲存池(1)、生物調理池 (2)、沉淀池(3)和壓濾設備(4);所述生物調理池還配置有營養劑投加設備 (2-1)和曝氣設備(2-2);所述控制系統通過數據線分別與儲存池、生物調理 池、沉淀池和壓濾設備進行控制信號傳輸。

　　2.根據權利要求1所述的一種工業廢水污泥深度脫水的處理裝置，其特征 在于：所述沉淀池還通過輸送泵組以及輸送污泥的管道連通生物調理池。

　　3.根據權利要求2所述的一種工業廢水污泥深度脫水的處理裝置，其特征 在于：所述壓濾設備還通過濾后水回流泵組(6)與外部的污水處理系統連通。

　　4.根據權利要求3所述的一種工業廢水污泥深度脫水的處理裝置，其特征 在于：所述沉淀池還通過上清液回流泵組(7)與外部污水處理系統連通。

　　說明書

　　一種工業廢水污泥深度脫水的處理裝置

　　技術領域

　　本實用新型涉及一種環保工程領域，具體是一種工業廢水污泥深度脫水的 處理裝置。

　　背景技術

　　污泥按不同來源可分為給水污泥、生活廢水污泥和工業廢水污泥，其中， 工業廢水污泥是在處理工業污水過程中產生的，不僅成分最為復雜，而且處理 難度最大;其原因在于：處理工業污水時的混凝沉淀和生化處理工藝將產生混 凝沉淀污泥(物化污泥)和剩余活性污泥(生化污泥)這兩類污泥，而通常工 業污水處理廠只設置一個污泥儲存池(出于占地面積、投資運行費用等考慮)， 物化污泥和生化污泥都被排放到同一污泥儲存池中相互混合，混合污泥組分經 常發生變化，難以脫水。按不同生產行業分為印染污泥、化工污泥、食品污泥 和制革污泥等。

　　目前在處理工業廢水污泥時，要經過脫水處理以及焚燒、填埋、或綜合利 用等步驟;而脫水處理則包括先期的機械脫水(將污泥含水率降低至80%左右) 和后期的深度脫水(采用自然干化、熱干化、物化調理深度脫水等方式進行深 度脫水)，其不足之處在于：

　　污泥的自然干化占地面積大，存在惡臭等二次污染問題，主要靠晴朗天氣 時的日曬去除內部水分，特別對于雨季時間長且土地資源緊張的南方而言更難 以實際應用;

　　污泥的熱干化處理雖然效果較好，但設備投入高，運行能耗高，存在尾氣 等二次污染問題，適用范圍較小，中小企業難以承受。

　　污泥的化學調理深度脫水，通常是通過添加氯化鐵、氧化鈣等化學調理劑 來改善污泥的脫水性能;但添加化學藥劑后將導致污泥容量增加22～56%，即在 污泥脫水的同時卻大大增加了污泥干重;此外氯化鐵具有較強的腐蝕作用，容 易腐蝕設備和管道，同時無機物的加入也降低了污泥熱值，因此化學調理也不 是一種理想的工業廢水污泥深度脫水工藝。

　　實用新型內容

　　本實用新型的目的是克服上述背景技術中的不足，提供一種工業廢水污泥 深度脫水的處理裝置，該處理裝置應具有結構簡單和使用方便的特點。

　　本實用新型的技術方案是：

　　一種工業廢水污泥深度脫水的處理裝置，包括控制系統;其特征在于：該 處理裝置還包括通過輸送泵組依次連通的儲存池、調理池、沉淀池和壓濾設備; 所述調理池還配置有營養劑投加設備和曝氣設備;所述控制系統通過數據線分 別與儲存池、調理池、沉淀池和壓濾設備進行控制信號傳輸。

　　所述沉淀池還通過輸送泵組以及輸送污泥的管道連通調理池。

　　所述壓濾設備還通過濾后水回流泵組與外部的污水處理系統連通。

　　所述沉淀池還通過上清液回流泵組與外部污水處理系統連通。

　　本實用新型的有益效果是：

　　(1)通過對工業廢水污泥進行生物調理，實現了物化污泥的深度脫水，脫 水后污泥含水率低于55%，與常規脫水后污泥(含水率為80%的污泥)相比減量 50%以上;

　　(2)脫水后污泥干重不增加，顯著優于化學調理深度脫水工藝;

　　(3)無需添加外源菌劑，通過土著微生物馴化獲得生物調理功能菌;

　　(4)適用于各種工業廢水污泥(生化污泥含量在20%以上即可);

　　(5)可同步脫除工業廢水污泥中的部分重金屬，去除率在70%以上;

　　(6)處理工藝簡單，生產成本較低，操作也非常方便。

　　(7)本實用新型提供的處理裝置全部由常規設備組成，因而結構簡單、技 術成熟，投資成本不高，還有利于推廣應用。
