申請日2010.05.31

　　公開(公告)日2011.02.02

　　IPC分類號C02F11/12

　　摘要

　　本實用新型公開了一種污泥循環烘干裝置，至少包括具有一密閉空腔的烘干箱體，所述烘干箱體上設置有加料口、出料口，所述烘干箱體空腔內設置有聯通所述加料口和出料口的輸送裝置，所述烘干箱體外部還設置有與其內腔導通連接的加熱裝置、冷卻裝置;本實用新型脫水效率高;干燥過程中，獲得的冷凝水，可以直接應用于工業生產中;處理后的污泥，體積大大減小，放置時占用地方小，并且便于進行進一步的處理。

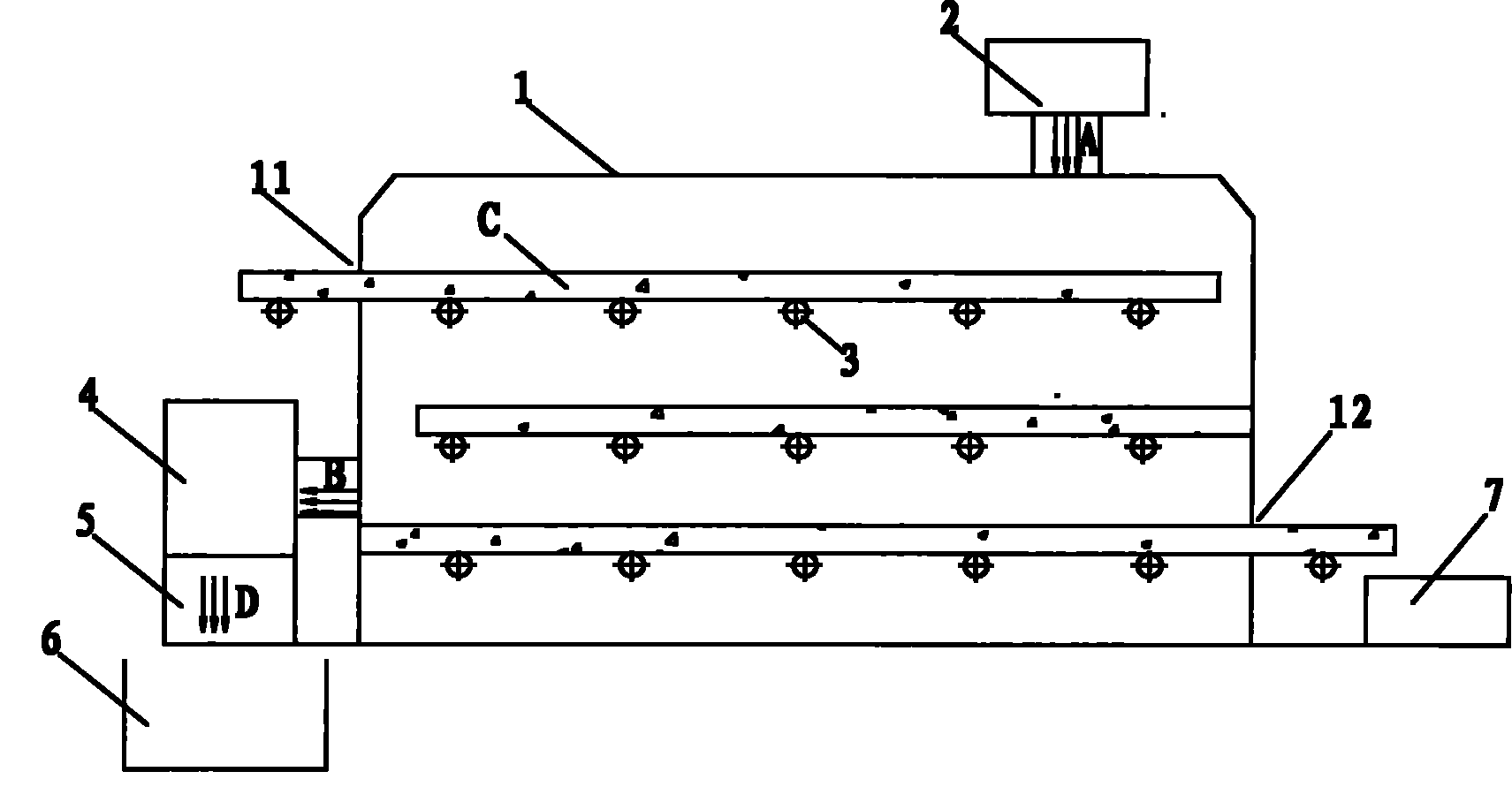

　　摘要附圖



　　權利要求書

　　1.一種污泥循環烘干裝置，至少包括具有一密閉空腔的烘干箱體，其特征在于，所述烘干箱體上設置有加料口、出料口，所述烘干箱體空腔內設置有聯通所述加料口和出料口的輸送裝置，所述烘干箱體外部還設置有與其內腔導通連接的加熱裝置、冷卻裝置。

　　2.如權利要求1所述的污泥循環烘干裝置，其特征在于，所述冷卻裝置為一冷凝器，所述冷凝器輸出端還連接有一空氣收集器。

　　3.如權利要求2所述的污泥循環烘干裝置，其特征在于，所述冷凝器的輸出端還連接有一水槽。

　　4.如權利要求1所述的污泥循環烘干裝置，其特征在于，所述輸送機構為一皮帶輸送機。

　　5.如權利要求1所述的污泥循環烘干裝置，其特征在于，該污泥循環烘干裝置還包括有一控制模塊。

　　6.如權利要求5所述的污泥循環烘干裝置，其特征在于，所述控制模塊包括一PLC控制器、與所述PLC控制器連接的溫度傳感器;所述PLC控制器與所述加熱裝置、冷卻裝置、輸送裝置連接。

　　說明書

　　污泥循環烘干裝置

　　技術領域

　　本實用新型涉及污泥脫水技術領域，具體涉及一種污泥循環烘干裝置。

　　背景技術

　　隨著經濟的不斷發展以及城市化水平的不斷提高，城市污水處理廠的污泥排放量正在逐年升高。污泥中含有大量水分，其體積大，有機質含量高，且含有多種金屬元素以及大量的活性微生物，未經穩定化、無害化處理的污泥會對環境造成二次污染，因此，污泥處理的重要性顯而易見。

　　現有污水處理廠大多是采用干化焚燒工藝對污泥進行處理，但是對于含水率高達80%的污泥來說，此種方法成本非常高;也有采用填埋的方式，其不但工序復雜，而且，污泥內的有害物質會滲透倒土壤中，仍然會對環境造成污染。還有采用污泥進行堆肥的處理方式，其導致污泥中富含的重金屬在農作物中進一步富集，病原物也會在堆肥和施用的過程中進行傳播，給人類健康帶來長期的潛在威脅。

　　綜上所述，開發一種運行成本低，不會造成環境二次污染，且有效處理污泥的裝置，已經成為業內關注的焦點。

　　發明內容

　　針對現有技術的不足，本實用新型的目的旨在于提供一種污泥循環烘干裝置，其可快速、有效的分離污泥中含有的大量水分，將這些水分應用于工業生產的同時，減小了污泥的體積，并且不會造成環境的二次污染。

　　為實現上述目的，本實用新型采用如下技術方案：

　　一種污泥循環烘干裝置，至少包括具有一密閉空腔的烘干箱體，所述烘干箱體上設置有加料口、出料口，所述烘干箱體空腔內設置有聯通所述加料口和出料口的輸送裝置，所述烘干箱體外部還設置有與其內腔導通連接的加熱裝置、冷卻裝置。

　　所述冷卻裝置為一冷凝器，所述冷凝器輸出端還連接有一空氣收集器。

　　所述冷凝器的輸出端還連接有一水槽。

　　所述輸送機構為一皮帶輸送機。

　　該污泥循環烘干裝置還包括有一控制模塊。

　　所述控制模塊包括一PLC控制器、與所述PLC控制器和連接的溫度傳感器;所述PLC控制器與所述加熱裝置、冷卻裝置、輸送裝置連接。

　　本實用新型所闡述的污泥循環烘干裝置，其有益效果在于：

　　1、其可以對經過高壓脫水后含水率為60%左右的污泥，進行進一步的脫水處理，使得其含水率降低至40%以下，脫水效率高。

　　2、干燥過程中，獲得的冷凝水，可以直接應用于工業生產中;

　　3、處理后的污泥，放置時占用地方小，并且便于進行進一步的處理。
