申請日2010.04.29
公開(公告)日2010.09.08
IPC分類號C02F9/14; C02F1/52; C02F3/30; C02F3/34
摘要
碳源預分離強化污水脫氮處理新工藝，涉及到一種強化污(廢)水脫氮的處理工藝。碳源預分離強化脫氮新工藝包括混凝沉淀池、自養微生物反應器、異養微生物反硝化反應器、厭氧發酵反應器和氣體收集處理系統�；炷恋沓赜糜诔恋矸蛛x進水中的部分碳源(顆粒狀、膠體狀和部分溶解性碳源)，分離之后的低碳源污水進入自養微生物占優勢的自養微生物反應器中實現高速硝化反應，其出水進入異養反硝化細菌占優勢的缺氧反應器，通過預分離的部分碳源補充到反硝化段進行反硝化，從而實現污水中總氮的高效去除。本發明通過碳源的預分離，提升硝化效率，同時通過碳源的補充實現精確反硝化，提升了脫氮效果，同時實現了污水中碳源的高效利用。

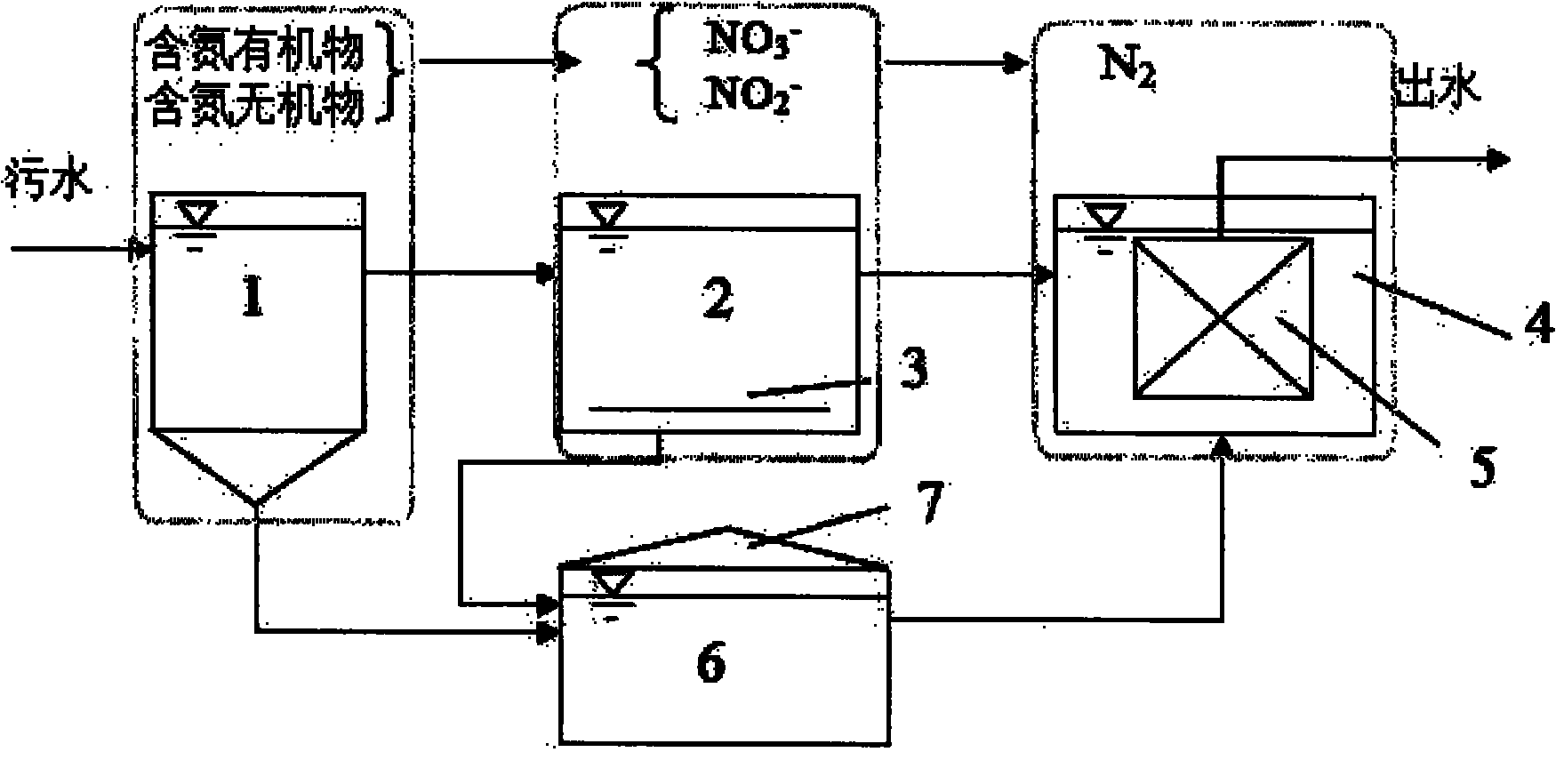

摘要附圖
權利要求書
1.碳源預分離強化污水脫氮處理新工藝，其特征在于：由混凝沉淀池、自養微生物反應器、異養微生物反硝化反應器、厭氧發酵反應器和氣體收集處理系統組成;自養微生物反應器可以因地制宜地采用多種污水處理方法，主要包括：活性污泥法、生物膜法、膜-生物反應器等;異養微生物反硝化反應器可以采用膜-生物反應器、缺氧池+二沉池組合等方法;碳源預分離可以為反硝化段預留部分碳源，高效地完成反硝化作用，實現高效脫氮，并通過剩余碳源的厭氧發酵使污水中部分有機物的資源化。
2.根據權利要求1所述的碳源預分離強化脫氮新工藝，其特征在于：碳源預分離技術分離出污水中的部分碳源，一部分可用于補充反硝化段微生物的營養需求，剩余的碳源進入?yún)捬醢l(fā)酵反應器進行發酵產甲烷;或發酵液可用于補充反硝化段所需碳源。
3.根據權利要求1所述的碳源預分離強化脫氮新工藝，其特征在于：所述的自養微生物反應器可以根據條件的不同而采取活性污泥法、生物膜法以及膜-生物反應器(例如：平板膜-生物反應器、中空纖維膜-生物反應器)的形式。
4.根據權利要求1所述的碳源預分離強化脫氮新工藝，其特征在于：所述異養微生物反硝化反應器可以采用膜-生物反應器來完成污水中硝酸鹽及亞硝酸鹽的反硝化過程和污泥混合液的固液分離，也可以采用普通的缺氧池+二沉池組合等方法來完成反硝化作用和固液分離作用。
5.根據權利要求1所述的碳源預分離強化脫氮新工藝，其特征在于：所述的厭氧發酵反應器在無能源回收的要求下可以成為酸化反應器等，使預分離碳源形成更易微生物利用的優質碳源。
說明書
碳源預分離強化污水脫氮處理新工藝
技術領域
本發明屬于水和廢水處理技術領域，具體涉及一種強化污(廢)水脫氮的處理工藝技術。
背景技術
隨著我國環保形勢的日益嚴峻，國內各大流域都出現了大量的環境問題，國家出臺了更加嚴格的環保法律法規，要求城市污水處理廠進行升級改造，出水指標控制更加苛刻。在此條件下，目前國內的城市污水處理廠普遍存在出水氨氮、總氮不達標的問題。可見，在環境污染和能源短缺問題日益突出的今天，一種能高效地實現污(廢)水中氮的去除，且能回收利用其中的能源物質，減少二氧化碳排放量的污水處理工藝將具有很強的吸引力和競爭力。
污水生物脫氮處理過程中氮的轉化主要包括氨化、硝化和反硝化作用，其中氨化作用可在好氧或厭氧條件下進行，硝化作用是在好氧條件下進行，反硝化作用是在缺氧條件下進行。生物脫氮主要是含氮化合物經過氨化、硝化、反硝化后，最終以氮?dú)獾男问揭莩鱿到y(tǒng)。同時，微生物的同化作用也可以消耗掉污水中的部分氮源。
傳統的污水處理工藝，以A2/O工藝為例，污水進入處理系統后依次經過厭氧段、缺氧段和好氧段，而脫氮作用主要是在缺氧段和好氧段完成，在好氧段完成含氮化合物的硝化作用，之后好氧段富含硝態氮和亞硝態氮的污水回流至缺氧段完成反硝化作用。在污水中碳源不足的情況下，污水處理工藝的反硝化往往受到抑制，影響了脫氮效果。針對污水處理工藝脫氮效率不足的問題，現有研究和文獻主要從以下兩個方面提升污水強化脫氮效果：(1)通過工藝改進提升脫氮效果，如黃霞(強化內源反硝化的膜-生物反應器脫氮除磷工藝及裝置發明專利公開號CN 101279794)，通過厭氧池、第一缺氧/好氧可調池、好氧池、第二缺氧/好氧可調池、缺氧池和膜池相結合的污水處理系統實現了高效脫氮;馬軍(一種城市污水強化脫氮除磷的方法發明專利公開號101575159)通過對傳統的A2/O工藝的改善實現了高效脫氮;尤朝陽(一種強化脫氮除磷的人工濕地系統發明專利公開號CN 101575156)，應用改善的人工濕地系統實現了低能耗條件下的高效脫氮;楊宏(利用源水直接分流補碳強化脫氮裝置發明專利公開號CN 201224700)，將源水分流裝置和以生物濾池為主體的生物降解工藝相結合，實現了高效脫氮;張志斌(一種低碳源城市污水強化脫氮除磷工藝及裝置發明專利公開號CN 101264998)，通過生物-化學組合污水處理工藝也可較好地實現脫氮的目標;(2)投加外來碳源，如汪誠文(一種污泥脫水液作碳源對低碳氮比城市污水的處理方法發明專利公開號CN 101575139;一種垃圾滲濾液作碳源對低碳氮比城市污水的處理方法發明專利公開號CN101575140)，均在投加系統外來碳源的條件下也取得了比較好的處理效果。
發明內容
碳源預分離強化污水脫氮處理新工藝，主要通過碳源的預分離，充分發揮自養微生物的代謝特性，提升硝化效率，同時通過對反硝化段碳源的補充實現精確反硝化，提升了脫氮效果，同時也實現了污水中碳源的高效利用。
碳源預分離強化污水脫氮處理新工藝包括混凝沉淀池、自養微生物反應器(好氧條件)、異養微生物反硝化反應器(缺氧條件)、厭氧發酵反應器和氣體收集處理系統。污水首先進入混凝沉淀池，在此通過混凝沉淀作用分離去除進水中的部分碳源(顆粒狀、膠體狀和部分溶解性碳源)，沉淀后的出水為低碳源污水進入自養微生物占優勢的好氧反應器中，沉淀池分離的碳源部分進入?yún)捬醢l(fā)酵反應器進行發酵;污水在自養微生物反應器(好氧條件)內主要完成高效硝化作用，其出水進入異養反硝化細菌占優勢的缺氧反應器;富含硝態氮和亞硝態氮的污水進入異養微生物反硝化反應器(缺氧條件)，通過預分離的部分碳源補充到反硝化段進行反硝化。預分離的碳源(未投加到反硝化段部分)進入?yún)捬醢l(fā)酵反應器，完成污染物的降解和能源的回收利用。
本發明通過分離污水中的碳源，在硝化段可以充分利用自養(亞)硝化菌的活性提升硝化效果，有效地控制了異養菌的競爭及異氧微生物對碳源的降解，降低了微生物的增殖速度、減少了能量消耗和分解產生的二氧化碳排放;在反硝化段通過有效補充微生物所需碳源，可以實現高效率的反硝化;預分離的部分碳源可進行厭氧發酵回收能源，從而實現了碳源的高效利用、脫氮效果的強化提升和能源的回收利用。
本發明工藝也適宜于低碳源污水的強化脫氮處理，通過本工藝實施的碳源預分離，節省了傳統工藝中在好氧硝化段氧化分解的碳源，在自養條件下實現高效硝化，同時通過碳源補充到后續反硝化段提升反硝化脫氮效果。本工藝最大程度挖潛碳源的利用效率，通過碳源的合理調配，在無需外加碳源的情況下強化脫氮效果。
另外，本發明工藝設計了厭氧發酵反應器和相應的氣體收集系統，通過對厭氧反應生成氣體的收集和純化分離，能充分利用有機物降解產生的甲烷等氣體，實現資源的再利用。
本發明工藝具有有益效果：
(1)通過混凝沉淀池實現污水中碳源的預分離，其出水為低碳源水，減輕了異氧微生物對自養微生物的競爭抑制，充分發揮自養型微生物功效進行高效硝化，處理效果好，運行穩定;
(2)自養微生物處理系統和異養微生物處理系統分開單獨運行，能最大限度地發揮各自菌種的優勢，使其分別高效地完成硝化作用和反硝化作用;
(3)減少了碳源在好氧硝化段的氧化分解量，降低了二氧化碳的排放，同時減少了好氧段的曝氣能耗和微生物產量;
(4)可以通過碳源的精準調配實現反硝化脫氮;
(5)解決了傳統工藝脫氮所需大量污泥混合液回流問題;
(6)自養微生物反應器和異養微生物反應器均可采用多種污水處理方法，如自養微生物反應器可以采用生物膜法、膜-生物反應器等，異養微生物反應器可以采用普通缺氧池與二沉池的組合，也可采用膜-生物反應器等，其工藝組合靈活多變，從而可以因地制宜地選用最優的處理工藝;
(7)厭氧發酵反應器可同時接納混凝沉淀池的沉淀污泥和其他處理構筑物的剩余污泥，最大限度地減少系統中物質的外排，且充分發揮厭氧的優勢實現資源的再利用。
