申請日2010.04.29
公開(公告)日2010.11.03
IPC分類號C02F9/08; C02F9/06
摘要
本發明涉及一種水池水處理用的離子網發生裝置，尤其用于減少云狀物和穩定水面，該裝置被布置在漂浮體上，該漂浮體裝備有啟動漂浮體和水的相互運動的驅動器，實際上該漂浮體裝備有噴射器以及與出口(9)連接的至少一個電解和/或光催化處理水源，該出口通入噴射器的噴出物中和/或噴射水中。最終，化學藥劑進口(11)和/或生物藥劑進口(12)、氧化藥劑進口(13)或空氣進口(14)通入到噴射器的噴出物中和/或噴射水中。

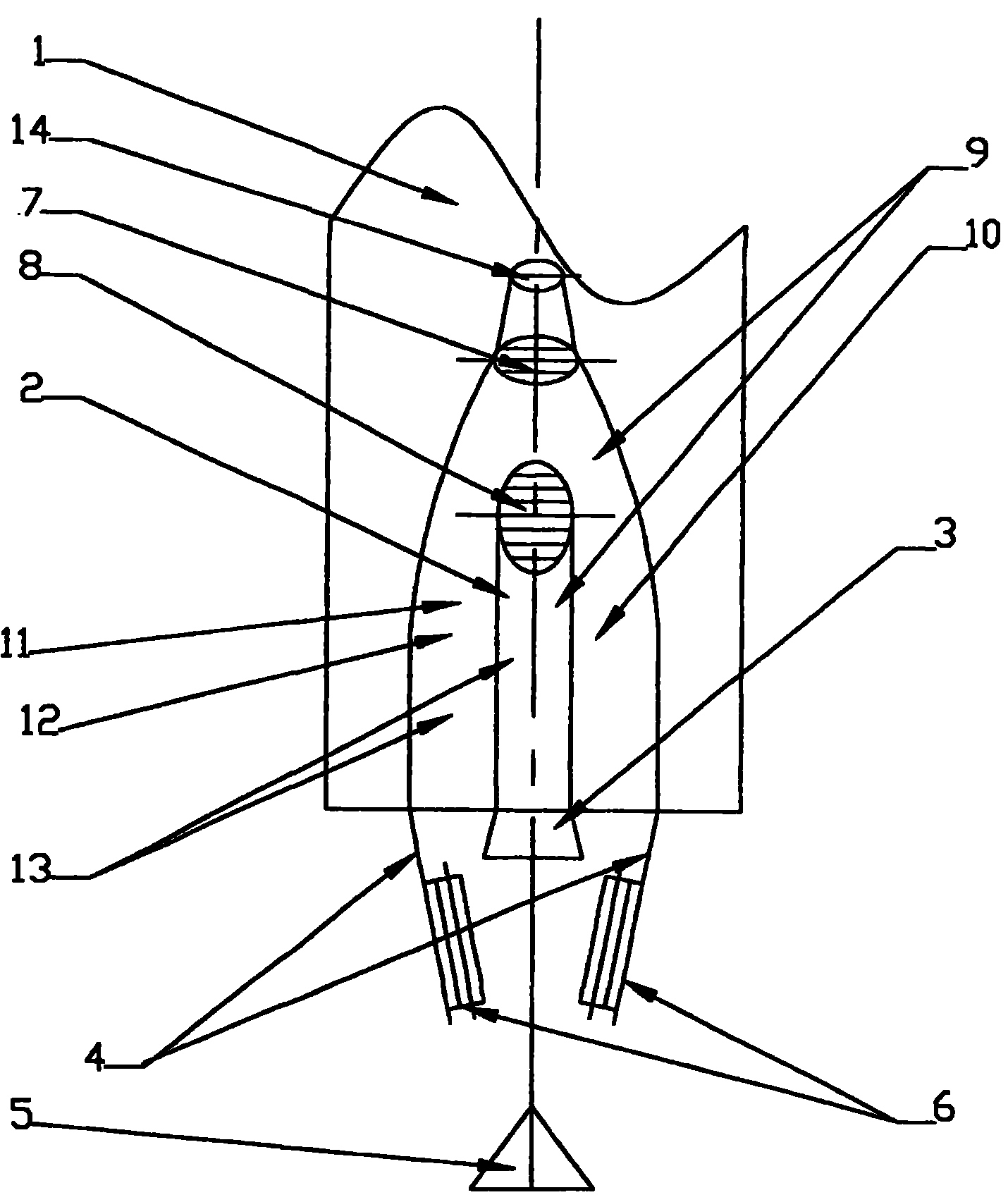

摘要附圖
權利要求書
1.一種水池水處理用的離子網發生裝置，尤其用于減少云狀物和穩定水面，其中所述裝置被布置在漂浮體上，所述漂浮體裝備有啟動漂浮體和水的相互運動的驅動器，實際上所述漂浮體裝備有噴射器，其特征在于，所述漂浮體(1)裝備有與出口(9)連接的至少一個電解和/或光催化處理水的源，所述出口通入漂浮體的噴射器的噴出物中和/或噴射水中。
2.如權利要求1所述的離子網發生裝置，其特征在于電解和/光催化處理水是陰極電解液和/或陽極電解液。
3.如上述權利要求中任意一項所述的離子網發生裝置，其特征在于噴射器的噴射口(2)的通道內布置有電化學和/或光催化源。
4.如上述權利要求任意一項所述的離子網發生裝置，其特征在于在噴射口(2)的側面布置有噴射導流器(4)。
5.如上述權利要求任意一項所述的離子網發生裝置，其特征在于在噴射口(2)之后布置有浮質導流器(5)。
6.如上述權利要求任意一項所述的離子網發生裝置，其特征在于化學藥劑進口(11)和/或生物藥劑進口(12)通入到噴射器的噴出物中和/或噴射水中。
7.如上述權利要求任意一項所述的離子網發生裝置，其特征在于氧化藥劑進口(13)通入到噴射器的噴出物中和/或噴射水中。
8.如上述權利要求任意一項所述的離子網發生裝置，其特征在于空氣進口(14)通入到噴射器中。
說明書
一種水池水處理用的離子網發生裝置
技術領域
本發明涉及一種水池水處理用的離子網發生裝置，尤其用于減少云狀物和穩定水面，其中該裝置被設置在漂浮體上，該漂浮體裝備有用于啟動漂浮體和水的相互運動的驅動器，實際上該漂浮體裝備有噴射器。
背景技術
當水面被藍藻、浮游生物、海藻、原油等污染時，水生動物遭受危險，并且同時，水面用戶面臨健康威脅，大部分健康威脅發生在娛樂勝地。
去除水面污染基本上采用兩種途徑。一種途徑是利用來自噴粉機的修復藥劑噴灑水面，第二種途徑是利用來自船舶的修復藥劑噴灑水面。
由于在水面外頻繁撒播修復藥劑，所以噴粉機噴灑是沒有收益的，這不僅會導致水面外的環境危害，并且為了有效去除水面的污染物需要大量增加修復藥劑用量，因此提高了整個處理成本。
來自船舶的修復藥劑的噴灑是非常耗時的，整個過程不是很有效率，并且實際上它僅僅能在較小的水面實施。
其他已知手段是應用修復藥劑處理水面污染物的裝置，其中藥劑被供給到設置在漂浮體上的裝置中。該裝置包括固定在漂浮體上的噴水器，該噴水器在通道終端處設有推進器，而修復藥劑進口管路引入該通道或引入圍繞噴水口的噴射器內。如果使用更有效的藥劑或介質，與上述提到的裝置相比，可以獲得顯著地更好的效果。還已知的是使用臭氧作為一種可能的介質，其中將臭氧送入具有噴水口和噴射器的裝置，該裝置使得可以不使用化學藥劑。
本發明的目的是一種施加修復藥劑或介質的裝置，其使得能夠更有效和更好地施加這些修復藥劑或介質，并促進更有力的修復干預。
發明內容
依照本發明，水池水處理用的離子網發生裝置的主題實際上在于漂浮體裝備有與出口(9連接的至少一個電解和/或光催化處理水源，該出口通入噴射器的噴出物中和/或噴射水中的出口。電解和/或光催化處理水是陰極電解液和/或陽極電解液。電化學和/或光催化源布置在噴射器噴射口的通道中和/或噴射口外�？纱娴�，噴射導流器可布置在噴射口的側面，最后，浮質導流器可布置在噴射口之后。化學藥劑進口和/或生物藥劑進口和/或氧化藥劑進口可最終通入到噴射器的噴出物中和/或噴射水中。
