申請日2013.12.12

　　公開(公告)日2014.03.19

　　IPC分類號C02F9/02

　　摘要

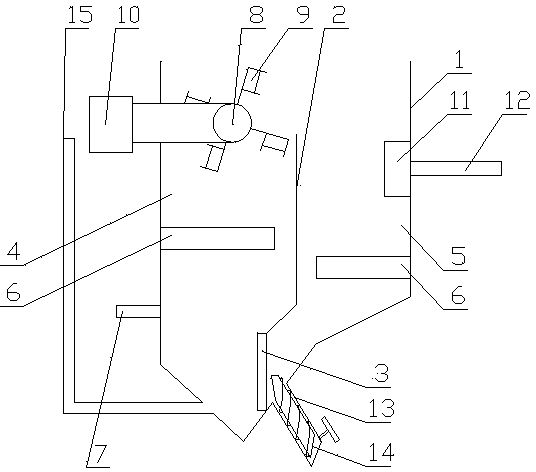

　　富氧洗礦污水凈化裝置。目前，世界各國都存在污水處理難的問題，污水處理過程涉及到大量的人力和物力的投入，成本以及運行費用高、維修過程復雜導致機器運行效率低。 本發明方法包括： 盛水器( 1 )，盛水器內具有隔板( 2 )，隔板與盛水器底部之間具有過濾層( 3 )，隔板將盛水器分為進水室( 4 )和凈水室( 5 )，進水室和凈水室內分別安裝微生物吸附載體( 6 );進水室連接進水管( 7 )，進水室內安裝轉動軸( 8 )，轉動軸上安裝一組水源提升輪，提升輪安裝水斗( 9 )，水源提升輪連接電機( 10 )，凈水室內安裝活性炭吸附盒( 11 )，凈水室上方連接出水管( 12 )，凈水室底部安裝一組出泥管( 13 )。 本發明用于洗礦污水凈化。

　　權利要求書

　　1.一種富氧洗礦污水凈化裝置，其組成包括：盛水器，其特征是：所述的盛水器內具有隔板，所述的隔板與盛水器底部之間具有過濾層，所述的隔板將盛水器分為進水室和凈水室，所述的進水室和凈水室內分別安裝微生物吸附載體;其中，所述的進水室連接進水管，所述的進水室內安裝轉動軸，所述的轉動軸上安裝一組水源提升輪，所述的提升輪安裝水斗，所述的水源提升輪連接電機，所述的凈水室內安裝活性炭吸附盒，所述的凈水室上方連接出水管，所述的凈水室底部安裝一組出泥管。

　　2.根據權利要求1所述的富氧洗礦污水凈化裝置，其特征是：所述的過濾層還具有兩層無紡布，所述的無紡布之間具有活性炭層。

　　3.根據權利要求1或2所述的富氧洗礦污水凈化裝置，其特征是：所述的出泥管內安裝螺旋轉動軸，所述的螺旋轉動軸連接轉動電機;其中，所述的螺旋轉動軸表面具有螺旋紋。

　　4.根據權利要求1或2所述的富氧洗礦污水凈化裝置，其特征是：所述的進水室底部連接水位管。

　　說明書

　　富氧洗礦污水凈化裝置

　　技術領域：

　　本發明涉及一種富氧洗礦污水凈化裝置。

　　背景技術：

　　目前，世界各國都存在污水處理難的問題，污水處理過程涉及到大量的人力和物力的投入，成本以及運行費用高、維修過程復雜導致機器運行效率低�，F(xiàn)有，污水處理設備雖然設置各種用于污水處理的結構件，但是污水處理后產生的污泥和雜物無法排除。而且整個污水處理階段所用動力都來源于電能，電能的過渡使用進一步導致能源浪費，間接的加重了環境污染問題。

　　發明內容：

　　本發明的目的是提供一種富氧洗礦污水凈化裝置。

　　上述的目的通過以下的技術方案實現：

　　一種富氧洗礦污水凈化裝置，其組成包括：盛水器，所述的盛水器內具有隔板，所述的隔板與盛水器底部之間具有過濾層，所述的隔板將盛水器分為進水室和凈水室，所述的進水室和凈水室內分別安裝微生物吸附載體;其中，所述的進水室連接進水管，所述的進水室內安裝轉動軸，所述的轉動軸上安裝一組水源提升輪，所述的提升輪安裝水斗，所述的水源提升輪連接電機，所述的凈水室內安裝活性炭吸附盒，所述的凈水室上方連接出水管，所述的凈水室底部安裝一組出泥管。

　　所述的富氧洗礦污水凈化裝置，所述的過濾層還具有兩層無紡布，所述的無紡布之間具有活性炭層。

　　所述的富氧洗礦污水凈化裝置，所述的出泥管內安裝螺旋轉動軸，所述的螺旋轉動軸連接轉動電機;其中，所述的螺旋轉動軸表面具有螺旋紋。

　　所述的富氧洗礦污水凈化裝置，所述的進水室底部連接水位管。

　　有益效果：

　　1. 本發明設置了盛水器，并利用隔板將盛水器分成進水室和凈水室兩個儲水空間，在進水室內利用安裝在盛水器上的水源提升輪將污水提升到凈水室內，由于凈水室的整體位置高于進水室，所以凈水室內的水通過自身重力想進水室內流入，流入的過程中，水經過隔板底部的過濾層被過濾，過濾產生的污泥通過出泥管排放。

　　2. 本發明在進水室和凈水室內分別設置了微生物吸附載體，對污水內含有的氧氣進行吸附處理，進一步對污水進行凈化，而凈水室內設置的活性炭吸附盒對污水進行三次過濾。

　　3. 本發明在出泥管里設置帶有螺旋紋的螺旋轉動軸，通過螺旋轉動軸的轉動將污泥帶出出泥管，不用人工掏挖或控制出泥管的開關或堵塞情況，節省人力物力，降低污水處理的成本投入。
