申請日2010.04.29

　　公開(公告)日2010.12.22

　　IPC分類號C02F9/04; C02F101/18; C02F1/66

　　摘要

　　本實用新型涉及一種破氰反應器，特別涉及一種處理含氰廢水的五級破氰反應器。此反應器的中部設置有相互平行的第一隔板、第二隔板、第三隔板和第四隔板將容器分割成互不相通的第一反應池、第二反應池、第三反應池、第四反應池和第五反應池，該五個反應池依次通過溢流管串聯;將調節pH和ORP分別在單獨的操作單元內進行，溶液在滿足一定要求后再進入下一級，破氰效果更穩定更徹底。使含氰廢水中的氰化物的結構得到有效破壞，從而可有效地防止含氰化物廢水對自然環境的污染。

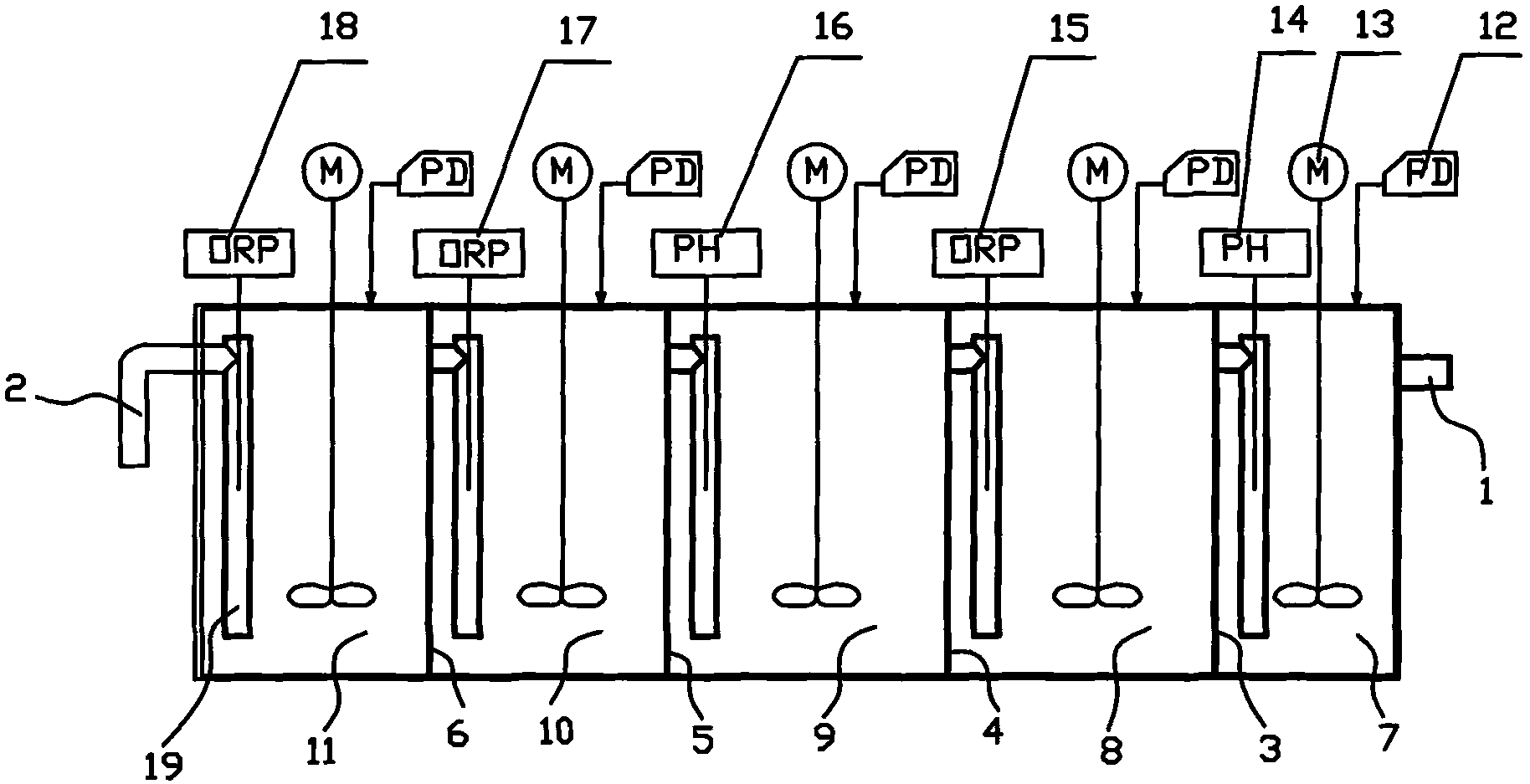

　　摘要附圖



　　權利要求書

　　1.一種含氰廢水五級破氰反應器，其特征在于：包括一個防腐容器，容器的中部設置有相互平行的第一隔板(3)、第二隔板(4)、第三隔板(5)和第四隔板(6)將容器分割成互不相通的第一反應池(7)、第二反應池(8)、第三反應池(9)、第四反應池(10)和第五反應池(11);進水管(1)設置在第一反應池(7)對應容器壁的上部;在所述第一隔板(3)、第二隔板(4)、第三隔板(5)和第四隔板(6)的上部分別設有一個溢流管(19)連通相鄰兩個反應池;出水管(2)設置在第五反應池(11)對應容器壁的上部;在每個反應池都設有加料管(12)和攪拌器(13)，加料管(12)設置在每個反應池的下部，攪拌器(13)安裝在每個反應池對應容器的上壁上;第一反應池(7)設置有一個酸堿度計(14)，第二反應池(8)設置有一個氧化-還原電位計(15)，第三反應池(9)設置有一個酸堿度計(16)，第四反應池(10)設置有一個氧化-還原電位計(17)，第五反應池(11)設置有一個氧化-還原電位計(18)，所述酸堿度計和氧化-還原電位計均安裝在每個反應池對應容器的上壁上。

　　2.根據權利要求1所述的含氰廢水五級破氰反應器，其特征在于：所述第一反應池(7)、第二反應池(8)、第三反應池(9)、第四反應池(10)和第五反應池(11)的底部均設置有檢修入口和放空管。

　　3.根據權利要求1或2所述的含氰廢水五級破氰反應器，其特征在于：

　　所述容器外壁上設有檢修爬梯。

　　4.根據權利要求1所述的含氰廢水五級破氰反應器，其特征在于：所述容器為長方體容器。

　　5.根據權利要求1所述的含氰廢水五級破氰反應器，其特征在于：所述酸堿度計、氧化-還原電位計、攪拌器和加料管均與一個PLC控制終端線連接。

　　說明書

　　含氰廢水五級破氰反應器

　　技術領域

　　本實用新型涉及一種破氰反應器，特別涉及一種處理含氰廢水的五級破氰反應器。

　　背景技術

　　隨著人們生活水平的提高，尤其是耐用品數量的大大增加，電鍍已成為一項不可或缺的重要工藝手段。但電鍍過程中所產生的廢水對自然環境會產生極大的危害，其中的含氰廢水是極具毒性的一種工業廢水，為了使其不會對自然環境產生危害，對其進行處理已成為電鍍廢水處理過程中的一項重要工藝過程。

　　對含氰廢水進行有效處理的技術之一就是使其中的氰化物的結構破壞，而要使氰化物的結構得到有效破壞，所采用的反應器及其相應的工藝技術就顯得十分重要。以往人們對氰化物多采用1級或3級反應器來破壞氰化物的結構，其中3級結構的反應器的主要工藝過程是第一級：加入次氯酸鈉和堿將溶液的pH調到10～10.5，同時調節溶液的氧化還原電位(ORP);第二級：加入次氯酸鈉和酸，將pH再調節至8.5左右，同時調節溶液的氧化還原電位(ORP);第三級：混合均勻使氰化物的結構被破壞。該三級反應器在操作過程中，由于調節pH和ORP在反應器的同一級結構內進行，往往使得藥劑的利用率不高，運行不太穩定，導致破氰效果不穩定，因而對自然環境產生了一定威脅。

　　發明內容

　　本實用新型要解決的技術問題是提供一種含氰廢水五級破氰反應器，該反應器破氰效果更穩定更徹底，使含氰廢水中的氰化物的結構得到有效破壞，從而可有效地防止含氰化物廢水對自然環境的污染。

　　為解決上述技術問題，所述的含氰廢水五級破氰反應器，其特征在于：包括一個防腐容器，容器的中部設置有相互平行的第一隔板、第二隔板、第三隔板和第四隔板將容器分割成互不相通的第一反應池、第二反應池、第三反應池、第四反應池和第五反應池;進水管設置在第一反應池對應容器壁的上部;在所述第一隔板、第二隔板、第三隔板和第四隔板的上部分別設有一個溢流管連通相鄰兩個反應池;出水管設置在第五反應池對應容器壁的上部;在每個反應池都設有加料管和攪拌器，加料管設置在每個反應池的下部，攪拌器安裝在每個反應池對應容器的上壁上;第一反應池設置有一個酸堿度計，第二反應池設置有一個氧化-還原電位計，第三反應池設置有一個酸堿度計，第四反應池設置有一個氧化-還原電位計，第五反應池設置有一個氧化-還原電位計，所述酸堿度計和氧化-還原電位計均安裝在每個反應池對應容器的上壁上。

　　所述第一反應池、第二反應池、第三反應池、第四反應池和第五反應池的底部均設置有檢修入口和放空管。

　　所述容器外壁上設有檢修爬梯。

　　所述容器為長方體容器。

　　所述酸堿度計、氧化-還原電位計、攪拌器和加料管均與一個PLC控制終端線連接。

　　與現有技術相比，本實用新型含氰廢水五級破氰反應器容器的中部設置有相互平行的第一隔板、第二隔板、第三隔板和第四隔板將容器分割成互不相通的第一反應池、第二反應池、第三反應池、第四反應池和第五反應池，該五個反應池依次串聯;第一反應池設置有一個酸堿度計，第二反應池設置有一個氧化-還原電位計，第三反應池設置有一個酸堿度計，第四反應池設置有一個氧化-還原電位計，第五反應池設置有一個氧化-還原電位計。當含氰廢水進入第一反應池后，加入次氯酸鈉和堿將溶液的pH調到10～10.5;然后進入到第二反應池，通過加料，調節溶液的氧化還原電位;接著進入第三反應池，加入次氯酸鈉和酸，將pH再調節至8.5左右;再接著進入第四反應池，通過加料，調節溶液的氧化還原電位;最后進入第五反應池，混合均勻使氰化物的結構被破壞。本實用新型五級串聯結構，將調節pH和ORP分別在單獨的操作單元內進行，溶液在滿足一定要求后再進入下一級，破氰效果更穩定更徹底。使含氰廢水中的氰化物的結構得到有效破壞，從而可有效地防止含氰化物廢水對自然環境的污染。
