申請日2014.01.08

　　公開(公告)日2014.07.30

　　IPC分類號C02F1/467; C02F1/461

　　摘要

　　本實用新型公開了一種一體化全自動電解水處理裝置，由與進水水源連接的緩沖罐，泵，流量計及電解槽依次管道連接構成，電解槽下端設有進水口，上端設有出水口;所述電解槽內設置的電極其陽極為金剛石涂層電極，陰極為鈦電極;所述電極的正負極之間填充有活性炭顆粒與石英砂組成的介質層;電解槽的進、出水口處分別設有濾網，防止介質層顆粒進入管道;所述電解槽通過整流器與電源相連。本設備凈化效率高，運行成本低，使用壽命長，減少消毒副產物的產生，操作維修簡便，具有很好可靠性與經濟實用性。

　　權利要求書

　　1.一種一體化全自動電解水處理裝置，其特征是：由與進水水源連接的緩沖罐，泵，流量計及電解槽依次管道連接構成，電解槽下端設有進水口，上端設有出水口; 所述電解槽內設置的電極其陽極為金剛石涂層電極，陰極為鈦電極，所述電極的正負極之間填充有介質層;電解槽的進、出水口處分別設有濾網，防止介質層顆粒進入管道;所述電解槽通過整流器與電源相連。

　　2.根據權利要求1所述的一種一體化全自動電解水處理裝置，其特征是：所述電解槽的數量為一個或由兩個以上并聯構成。

　　3.根據權利要求1所述的一種一體化全自動電解水處理裝置，其特征是：所述電解槽設有液位與溫度開關。

　　說明書

　　一體化全自動電解水處理裝置

　　技術領域

　　本實用新型屬于水凈化裝置技術領域，具體涉及一種利用電極進行水凈化處理的裝置。

　　背景技術

　　在水凈化技術領域，采用氯氣消毒為最常見最傳統的水處理消毒工藝，工藝簡單，消毒效果持久，但是存在以下問題：

　　1. 所投加的氯氣為易爆、腐蝕性的危險品，處理不當易發生污染，且在運輸、儲存、使用的過程中存在發生事故的風險;

　　2. 產生多種消毒副產物，對公眾健康有一定的損害。

　　目前國際上已逐步開始淘汰氯氣消毒，以二氧化氯、次氯酸鈉、紫外消毒等其他消毒方式替代氯氣。其中，二氧化氯消毒效果良好，但是原料運輸及操作過程也存在一定的風險;次氯酸鈉現場發生裝置安全穩定，但是未能較好地解決消毒副產物問題;而紫外消毒運行費用較為昂貴，且不具有持續消毒能力。

　　電解消毒是一種清潔、安全、高效的消毒技術。電解消毒是利用電解產生的以羥基自由基為主的活性氧進行消毒。根據文獻報道，該消毒方法對大腸桿菌等致病菌以及硝酸鹽還原菌、鐵細菌等造成管道腐蝕的細菌均有良好的去除效果。另外，該方法無須投加化學藥劑，產生的有害消毒副產物也顯著少于常規消毒方法。如何延長電解消毒裝置電極的使用壽命、提高電解效率及降低運行成本是電解消毒水處理方法推廣應用的關鍵所在。

　　發明內容

　　為了克服現有水處理凈化設備在運行時安全性不足，副產物多，消毒設備自動化程度低，操作復雜運行成本高的缺點，本發明目的在于提出了一種一體化全自動電解水處理裝置，能夠提高處理效率，減小能耗，運行成本低，減少消毒副產物的產生，操作維修簡便。

　　本實用新型解決技術問題采用的技術方案是：

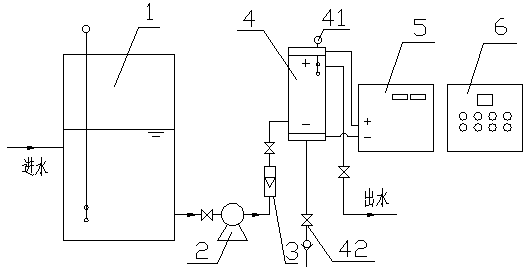

　　一種一體化全自動電解水處理裝置，由與進水水源連接的緩沖罐，泵，流量計及電解槽依次管道連接構成，電解槽下端設有進水口，上端設有出水口; 所述電解槽內設置的電極其陽極為金剛石涂層電極，陰極為鈦電極;所述電極的正負極之間填充有活性炭顆粒與石英砂組成的介質層;電解槽的進、出水口處分別設有濾網，防止介質層顆粒進入管道;所述電解槽通過整流器與電源相連。

　　所述電解槽的數量為一個或由兩個以上并聯構成。

　　所述電解槽設有液位與溫度開關。

　　本實用新型的有益效果是： 電極其陽極為金剛石涂層電極，電極電勢高，能夠產生羥基自由基等強氧化性的物質，在處理過程中起到主要的作用，快速殺滅微生物。水中含有的氯離子被氧化，生成少量次氯酸，以維持消毒效果。羥基自由基與有機物發生一系列反應，能夠完全或部分得降解有機物，去除常規方法難以去除的微量毒性物質，滅菌效果理想，副產物生成少;金剛石涂層電極具有吸附惰性，使得氣泡難以吸附在電極表面，因此表面電阻較小，有利于節能。

　　電解槽設有液位與溫度保護，在發生意外狀況時停機保護，并報警通知管理員，避免安全事故的發生。

　　本實用新型電解水處理裝置，具有消毒與降解有機污染物的功能。 設備采用高效金剛石涂層電極，使設備具有較長的壽命，降低維護費用;電極的正負極之間填充有活性炭顆粒與石英砂介質層從而構成三維電極，與傳統的二維電極相比，能夠增加電解槽的面體比，且因粒子間距小而增大物質傳質速度.提高電流效率和處理效果;通過復極式連接進一步減小電阻，降低能耗與運行成本，提高設備的經濟實用性，能夠運用于飲用水、再生水、循環冷卻水、泳池等多種水處理消毒場合。

　　本實用新型可以通過模塊控制實現一體化及PLC自動控制，設備占地面積小，除了定期除垢外設備可實現全自動無人監控運行。
