申請日2014.01.08

　　公開(公告)日2014.07.02

　　IPC分類號C02F11/12

　　摘要

　　圓盤式污泥干燥機，屬于污泥處理裝置技術領域，包括外殼、轉盤和動力系統;所述外殼上部設有蒸汽入口，下部設有冷凝水出口;所述外殼一端的上部設置有進料口，另一端設置出料口;所述轉盤收容在外殼內，包括空心軸和圓盤;所述空心軸為空心結構;所述圓盤等距布設于空心軸，所述圓盤為空心結構;所述動力系統包括減速機、主動鏈輪、鏈條和從動鏈輪。本圓盤式污泥干燥機采用一根空心軸，占地面積小，并且空心軸和圓盤為空心結構，外殼上設置蒸汽入口和冷凝水出口，轉盤連通進汽管和出水管，干燥機的內部循環通暢，熱效率高。

　　權利要求書

　　1.圓盤式污泥干燥機，包括外殼、轉盤和動力系統;

　　所述外殼上部設有蒸汽入口(101)，下部設有冷凝水出口(102);所述外殼一端的上部設置有進料口(105)，另一端的下部設置出料口(107);

　　所述轉盤收容在外殼內，包括空心軸(201)和圓盤(202);所述空心軸(201)為空心結構;所述圓盤(202)等距布設于空心軸(201);所述圓盤(202)為空心結構;所述圓盤(202)通過分汽管(211)與空心軸(201)連通;所述圓盤(202)的圓周上設置有推料器(203)和攪拌器(204);

　　所述動力系統包括減速機(301)、主動鏈輪(302)、鏈條(303)和從動鏈輪(304);所述主動鏈輪(302)設置于減速機(301)的輸出端;所述主動鏈輪(302)通過鏈條(303)連接從動鏈輪(304);所述從動鏈輪(304)固設于轉盤一端。

　　2.如權利要求1所述的圓盤式污泥干燥機，其特征在于：所述外殼為雙層中空結構，所述外殼兩側設置有端蓋(103)，形成容納轉盤的空間;外殼外層上設置蒸汽入口(101);所述外殼頂部設置有可拆卸的活動蓋板(104);所述外殼底部設置有檢查孔(110)。

　　3.如權利要求1所述的圓盤式污泥干燥機，其特征在于：所述外殼上設有連接吸氣裝置的吸風口(106)。

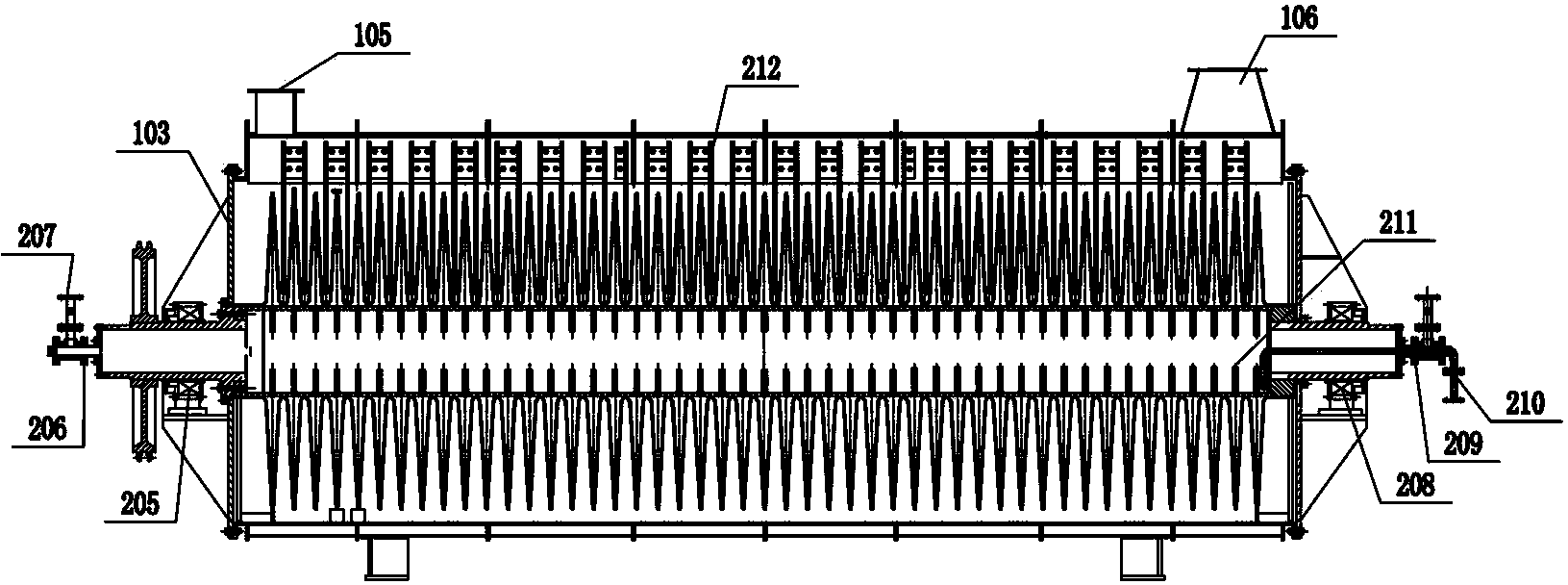

　　4.如權利要求1所述的圓盤式污泥干燥機，其特征在于：所述空心軸(201)左端穿過左軸承(205)連接左旋轉接頭(206)，左旋轉接頭(206)上設置有進汽管(207);所述空心軸(201)右端穿過右軸承(208)連接右旋轉接頭(209)，右旋轉接頭(209)內設出水管(210);所述出水管(210)一端設置于右旋轉接頭(209)外側，另一端穿過右旋轉接頭(209)延伸到空心軸(201)底部。

　　5.如權利要求1所述的圓盤式污泥干燥機，其特征在于：所述空心軸(201)上對應每個圓盤(202)等角度設置有8根分汽管(211)。

　　6.如權利要求1所述的圓盤式污泥干燥機，其特征在于：所述圓盤(202)的兩邊葉片內部設置有擋水板(213)，所述擋水板(213)與圓盤(202)徑向呈15°—45°。

　　7.如權利要求1所述的圓盤式污泥干燥機，其特征在于：每個圓盤(202)上設有3個推料器(203)和1個攪拌器(204);這4個裝置呈90°均布，且相鄰圓盤(202)上呈45°錯開設置。

　　8.如權利要求1或7所述的圓盤式污泥干燥機，其特征在于：所述推料器(203)包括第一夾緊器(203a)、第一夾緊座(203b)和推料板(203c);所述第一夾緊器(203a)夾設于圓盤(202)的邊緣;所述第一夾緊座(203b)通過螺栓與第一夾緊器(203a)固定連接;所述第一夾緊座(203b)與推料板(203c)固定連接;所述推料板(203c)與圓盤(202)切向成45°設置;所述攪拌器(204)包括第二夾緊器(204a)、第二夾緊座(204b)和攪拌板(204c);所述第二夾緊器(204a)夾設于圓盤(202)的邊緣;所述第二夾緊座(204b)通過螺栓與第二夾緊器(204a)固定連接;所述攪拌板(204c)與第二夾緊座(204b)固定連接。

　　9.如權利要求1所述的圓盤式污泥干燥機，其特征在于：所述圓盤(202)兩兩之間設置有刮泥刀(212)。

　　10.如權利要求1所述的圓盤式污泥干燥機，其特征在于：所述出料口(107)設置有出料調節裝置;所述出料調節裝置包括螺桿(108)和出料閥門(109);螺桿(108)上端設置旋轉柄，下端連接出料閥門(109);出料閥門(109)與外殼滑動連接。

　　說明書

　　圓盤式污泥干燥機

　　技術領域

　　本實用新型屬于污泥處理裝置技術領域，具體涉及為圓盤式污泥干燥機。

　　背景技術

　　污泥是城鎮污水處理廠的處理產物，每萬m3污水經處理后的污泥量產生(按含水率80%計)一般約為5~10t。污水處理能力及處理率增長迅速，同時也帶來了污泥產量的迅速增加，預計至2015年末我國污泥產量將超2600萬噸。污泥隨意堆放所造成的污染與再污染問題已經凸顯而出，引起了社會各界的關注，也推動了污泥處置市場的形成，污泥處理處置的需求正日益迫切。

　　污泥處理處置的目標是實現污泥的減量化、穩定化和無害化;鼓勵回收和利用污泥中的能源和資源，達到節能減排和發展循環經濟的目的。污泥機械熱干化后焚燒具有減量化和穩定性較高的優點，而臥式圓盤式干燥機處理能力為30~225t/d(按含水率80%計)，適用于各種規模污水處理廠，其具有結構緊湊，傳熱面積大，占地面積較省等特點。

　　但是傳統的污泥干燥機占地面積大，干化效率低，且污泥容易附著在外殼內壁難以清洗。

　　實用新型內容

　　本實用新型的目的在于克服上述提到的缺陷和不足，而提供一種圓盤式污泥干燥機。

　　本實用新型實現其目的采用的技術方案如下。

　　圓盤式污泥干燥機，包括外殼、轉盤和動力系統;

　　所述外殼上部設有蒸汽入口，下部設有冷凝水出口;所述外殼一端的上部設置有進料口，另一端的下部設置出料口;

　　所述轉盤收容在外殼內，包括空心軸和圓盤;所述空心軸為空心結構;所述圓盤等距布設于空心軸;所述圓盤為空心結構;所述圓盤通過分汽管與空心軸連通;所述圓盤的圓周上設置有推料器和攪拌器;

　　所述動力系統包括減速機、主動鏈輪、鏈條和從動鏈輪;所述主動鏈輪設置于減速機的輸出端;所述主動鏈輪通過鏈條連接從動鏈輪;所述從動鏈輪固設于轉盤一端。

　　所述外殼為雙層中空結構，所述外殼兩側設置有端蓋，形成容納轉盤的空間;外殼外層上設置蒸汽入口;所述外殼頂部設置有可拆卸的活動蓋板;所述外殼底部設置有檢查孔。

　　所述外殼上設有連接吸氣裝置的吸風口。

　　所述空心軸左端穿過左軸承連接左旋轉接頭，左旋轉接頭上設置有進汽管;所述空心軸右端穿過右軸承連接右旋轉接頭，右旋轉接頭內設出水管;所述出水管一端設置于右旋轉接頭外側，另一端穿過右旋轉接頭延伸到空心軸底部。

　　所述空心軸上對應每個圓盤等角度設置有8根分汽管。

　　所述圓盤的兩邊葉片內部設置有擋水板，所述擋水板與圓盤徑向呈15°—45°。

　　每個圓盤上設有3個推料器和1個攪拌器;這4個裝置呈90°均布，且相鄰圓盤上呈45°錯開設置。

　　所述推料器包括第一夾緊器、第一夾緊座和推料板;所述第一夾緊器夾設于圓盤的邊緣;所述第一夾緊座通過螺栓與第一夾緊器固定連接;所述第一夾緊座與推料板固定連接;所述推料板與圓盤切向成45°設置;所述攪拌器包括第二夾緊器、第二夾緊座和攪拌板;所述第二夾緊器夾設于圓盤的邊緣;所述第二夾緊座通過螺栓與第二夾緊器固定連接;所述攪拌板與第二夾緊座固定連接。

　　所述圓盤兩兩之間設置有刮泥刀。

　　所述出料口設置有出料調節裝置;所述出料調節裝置包括螺桿和出料閥門;螺桿上端設置旋轉柄，下端連接出料閥門;出料閥門與外殼滑動連接。

　　本實用新型具有以下有益效果：

　　1.本圓盤式污泥干燥機采用一根空心軸，占地面積小，并且空心軸和圓盤為空心結構，外殼上設置蒸汽入口和冷凝水出口，轉盤連通進汽管和出水管，干燥機的內部循環通暢，熱效率高;

　　2.本圓盤式污泥干燥機設置有推料器和攪拌器。推料器和攪拌器均有防止污泥附著在設備上的作用，推料器還有推送污泥螺旋向前運動的效果。因此，本干燥機能有效避免污泥附著在設備上，運行良好。
