公開(公告)日2014.09.24
IPC分類號C02F9/02
摘要
本實用新型涉及一種環境保護污水凈化前序裝置，包括本體，所述本體的上端設有下料斗，所述下料斗的中部設有擋板，下料斗的下端設有攪拌室，所述攪拌室中部安裝有臥式攪拌桿，所述臥式攪拌桿的左端安裝有帶輪，臥式攪拌桿上設有若干個攪拌葉，攪拌室的下端設有分離室，攪拌室與分離室之間設有調節隔板，所述分離室的上端設有過濾篩網，分離室的下端設有滲透膜，所述滲透膜與過濾篩網之間設有排污口，所述排污口上設有調節開關。本實用新型能夠有效地過濾并去除污水中的大的雜質和微小的雜質，實現污水的分離功能，能有效協調提高后續污水凈化裝置，提高工作效率，且結構簡單，操作方便，經濟實用。
權利要求書

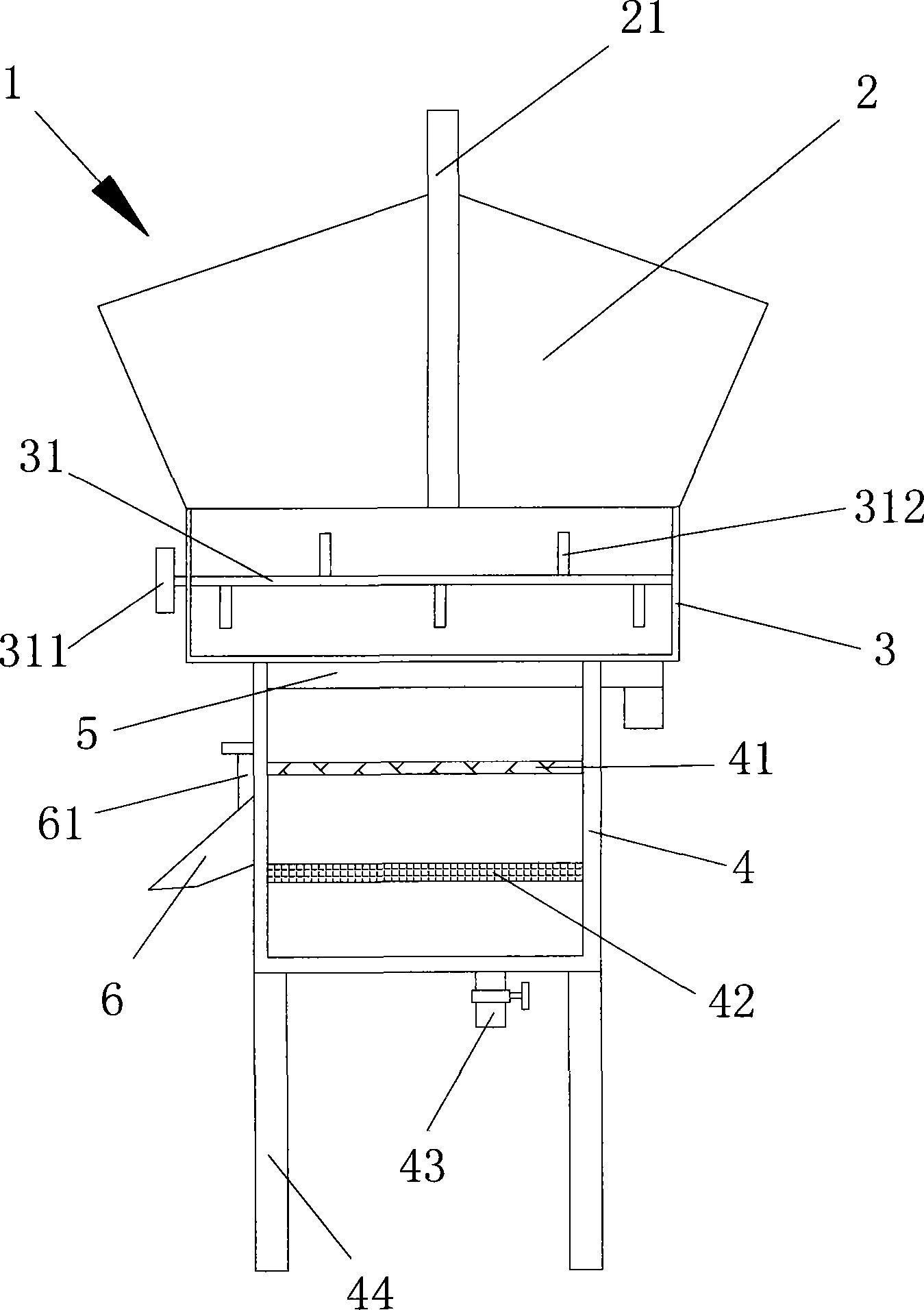

1.一種環境保護污水凈化前序裝置，其特征在于，包括本體(1)，所 述本體(1)的上端設有下料斗(2)，所述下料斗(2)的中部設有擋板(21)， 下料斗(2)的下端設有攪拌室(3)，所述攪拌室(3)中部安裝有臥式攪 拌桿(31)，攪拌室(3)的下端設有分離室(4)，攪拌室(3)與分離室(4) 之間設有調節隔板(5)，所述分離室(4)的上端設有過濾篩網(41)，分 離室(4)的下端設有滲透膜(42)，所述滲透膜(42)與過濾篩網(41) 之間設有排污口(6)。
2.根據權利要求1所述的一種環境保護污水凈化前序裝置，其特征在 于，所述臥式攪拌桿(31)的左端安裝有帶輪(311)，臥式攪拌桿(31) 上設有若干個攪拌葉(312)。
3.根據權利要求1所述的一種環境保護污水凈化前序裝置，其特征在 于，所述排污口(6)上設有調節開關(61)，所述分離室(4)的下端設有 閘閥(43)和支腿(44)。
4.根據權利要求3所述的一種環境保護污水凈化前序裝置，其特征在 于，所述支腿(44)有四個，且均勻分布在分離室(4)的下端。
說明書
一種環境保護污水凈化前序裝置
技術領域
本實用新型涉及環保技術領域，尤其涉及一種環境保護污水凈化前序 裝置。
背景技術
水資源是人類生產生活的最關鍵資源，可是如今，生態環境遭到嚴重 破壞，水體污染嚴重，水資源的保護和水污染的治理成為現代社會最關注 的問題。工業生產中，經常會產生一些污水，這些污水中不僅含有大的顆 粒，還含有各種微小的粒子，如果這些污水不經處理直接排放，必然會給 環境造成嚴重的影響和危害，因此，有必要提供一種污水凈化處理前序裝 置。但是現有的污水凈化處理前序裝置結構復雜，污水分離效果差，制造 費用高。
實用新型內容
本實用新型為了克服現有技術中的不足，提供了一種環境保護污水凈 化前序裝置。
本實用新型是通過以下技術方案實現：
一種環境保護污水凈化前序裝置，包括本體，所述本體的上端設有下 料斗，所述下料斗的中部設有擋板，下料斗的下端設有攪拌室，所述攪拌 室中部安裝有臥式攪拌桿，攪拌室的下端設有分離室，攪拌室與分離室之 間設有調節隔板，所述分離室的上端設有過濾篩網，分離室的下端設有滲 透膜，所述滲透膜與過濾篩網之間設有排污口。
作為本實用新型的優選技術方案，所述臥式攪拌桿的左端安裝有帶輪， 臥式攪拌桿上設有若干個攪拌葉。
作為本實用新型的優選技術方案，所述排污口上設有調節開關，所述 分離室的下端設有閘閥和支腿。
作為本實用新型的優選技術方案，所述支腿有四個，且均勻分布在分 離室的下端。
與現有的技術相比，本實用新型的有益效果是：本實用新型能夠有效 地過濾并去除污水中的大的雜質和微小的雜質，實現污水的分離功能，能 有效協調提高后續污水凈化裝置，提高工作效率，且結構簡單，操作方便， 經濟實用。
