申請日2010.04.28

　　公開(公告)日2010.09.01

　　IPC分類號E03B11/02; E03B11/08; E03B11/06

　　摘要

　　本發明涉及屋頂水箱，特別是一種帶有裝配式呼吸裝置的分腔型密閉防污屋頂水箱，包括設置成兩個不同功能，又互不影響，又能相互密切配合工作的腔室：一個水腔室和一個氣腔室;在氣腔室內由多個單元模塊化，用柔性高分子塑膠或橡膠或聚丙烯塑料等材料，做成密封狀的呼吸內膽袋，根據水箱容積大小需要進行組裝。使用起來，安全經濟、簡潔大方，檢修更換維護便捷;運行起來，不需要其他能源和外力，不形成其他污染，使用管理方便。徹底避免了因水箱敞開式而使水質與箱外空氣接觸受到二次污染問題，以及水中的有益余氯和水份容易受到揮發問題。

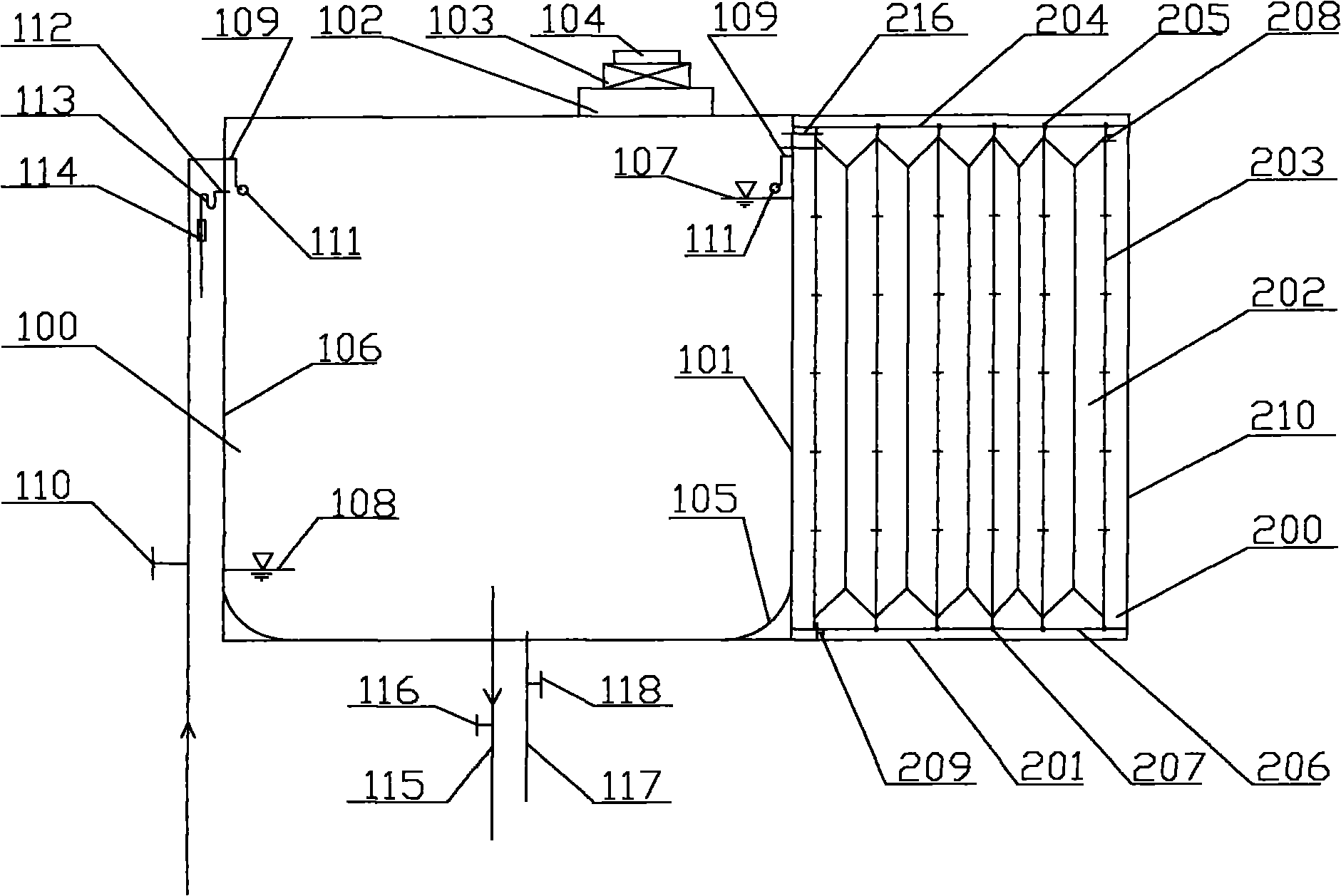

　　摘要附圖



　　權利要求書

　　1.一種分腔型密閉防污水箱，包括進出水主干管，高水位信號線(107)，低水位信號線(108)，浮球開關組件(111)，排污管(117)和排污管閥門(118)，單元模塊化柔性呼吸內膽袋(202)和內膽袋組(203)，上不銹鋼金屬邊框滑桿(204)和吊輪(205)組件，下不銹鋼金屬連接滾槽(206)和滾輪(207)組件，放氣閥(208)和放液閥(209)，篩孔底板(201)，氣腔箱外側平開檢查門(210)、防水透氣孔(211)、透明觀察窗(212)、金屬門鎖(213)、門把手(214)、銘牌插口(215)，其特征在于：所述的水箱，還包括由水腔室(100)、氣腔室(200)和隔板(101)組成的一個整體，以及包括連通呼吸管(216)，人孔組件(102)、排氣閥組件(103)和空氣濾清器組件(104)，圓弧形導流底擋板(105)和側面擋板(106)，對稱兩頭進水管(109)和對稱兩側出水管(115)，溢流管(112)、溢流管U形存水彎(113)和溢流管空氣濾清器(114)。

　　2.根據權利要求1所述的一種分腔型密閉防污水箱，其特征在于：所述的圓弧形導流底擋板(105)和側面擋板(106);其底部導流擋板(105)是在水箱底部設置的圓弧弦與內壁成60度角的導流擋板，并圍成一圈呈密封狀;側面擋板(106)是在兩側面交界處設置的圓弧弦與兩側面內壁成60度角的導流擋板;如果是方形水箱需要設置，是圓形就不需要設置。

　　3.根據權利要求1所述的一種分腔型密閉防污水箱，其特征在于：所述的人孔組件是增設在水箱人孔上的，含有橡膠密閉圈與人孔蓋呈咬合狀態形成組件(102)，并在其上開孔增設一自動空氣排氣閥組件(103)和加過濾器裝置(104)。

　　4.根據權利要求1所述的一種分腔型密閉防污水箱，其特征在于：所述的進水管(109)是安裝溢流管上口上面3-5公分位置和在呼吸管下底以下3-5公分位置，分兩路對稱型接入，并與水箱內壁成60度角，兩個入口相對按同一順序方向切入，使水箱水始終呈旋轉流動狀態。

　　5.根據權利要求1所述的一種分腔型密閉防污水箱，其特征在于：所述的出水管(115)是安裝在水箱底部圓弧形導流板以上2-3公分位置(圓弧形底部導流板高出水箱底部10-15公分設置)的兩側，分兩路對稱型接出，并與水箱內壁成60度角，與進水管接入同一順序方向且垂直的兩側接入。

　　6.根據權利要求1所述的一種分腔型密閉防污水箱，其特征在于：所述的溢流管(112)、溢流管U形存水彎(113)和溢流管空氣濾清器(114)，是在水箱進水管出水口的以下3-5公分位置下面設置溢流管(112)，溢流管設置U形存水彎(113)，在U形存水彎(113)管底部設水封與外界大氣隔絕，并在U形存水彎管末端加空氣過濾器裝置(114)。

　　7.根據權利要求1所述的一種分腔型密閉防污水箱，其特征在于：所述的連通呼吸管(216)，是在水腔室(100)與氣腔室(200)之間隔板(101)的上端部開一個小園孔，安裝連接一段不銹鋼管到氣腔室和水腔室內，該呼吸管兩頭出內壁長度一般為5-8公分。

　　8.根據權利要求1所述的一種分腔型密閉防污水箱，其特征在于：所述的水箱外殼和氣腔室(200)中的單元模塊化柔性呼吸內膽袋(202)和內膽袋組(203)，它是用食品級的柔性高分子塑膠或橡膠或聚丙烯塑料等材料，做成密封狀并帶有不銹鋼邊框組件的，能夠工廠化生產，單元模塊化現場組裝的;其水箱外殼是用食品級的不銹鋼等材料或者工程塑料或者玻璃鋼做成的。

　　9.根據權利要求1所述的一種分腔型密閉防污水箱，其特征在于：所述的高水位線在溢流管口以下3-5公分位置設置，低水位線在水箱出水管口以上3-5公分位置設置。

　　說明書

　　一種分腔型密閉防污水箱

　　技術領域

　　本發明涉及屋頂水箱，特別是一種帶有裝配式呼吸裝置的分腔型密閉防污屋頂生活水箱。

　　背景技術

　　現在的屋頂水箱作為廣泛使用的供水方式，具有“供水”、“調峰”和“備急”的功能，系統簡單，建造安裝方便，形式多樣;但這些水箱大多數是平底、敞開、無防二次污染措施的，僅僅作為物理意義上的“水的容器”而已。

　　這樣的水箱水直接與大氣接觸后，各種大氣環境的生物微生物進入，水體很容易被污染;同時，由于敞開式，自來水中的余氯會被揮發溢出，水體抗菌抑菌能力下降，水質變差;時間長了，容易滋生藻類、病菌，形成水箱水的二次污染，嚴重影響居民生活健康;同時，水箱容積一般過大過方正，一不節水，二容易形成死水區;時間長了，每個水箱每年需要清洗3-4次，清洗時用掉一箱多水，全國全年浪費的水量非常驚人。

　　水箱作為居民“頭頂上”的生活飲用來源，隨著人民生活水準的不斷提高，居民對飲用水水質的要求越來越高;結合中國國情和客觀現狀要求，發明設計一種能夠解決水箱水的二次污染和余氯揮發浪費等問題，顯得迫在眉睫，勢在必行。

　　發明內容

　　本發明要解決的技術問題在于：克服屋頂生活水箱普遍存在的平底敞開式、無密封容易產生二次污染和余氯揮發浪費等問題;提供能夠提高水質標準，至少保持與原出自來水廠的水質一樣不變，爭取到達歐盟二級標準，減少水箱清洗次數，符合低碳經濟健康民生工程總要求的，一種分腔型密閉防污水箱。

　　本發明為解決上述問題所采用的技術方案是：提供一種分腔型密閉防污水箱。包括采用以下制造方案：首先將水箱分成兩個腔室，一個是帶有改進型的水腔室，一個是含有裝配式呼吸內膽袋組的氣腔室;兩個腔室中間用不銹鋼板相隔，并在隔板上部開一個小園孔，安裝連接呼吸套管;水腔室內設有分兩頭對稱進水管和分兩側對稱出水管，溢流管和排污管，沿底部和側面成60度角的圓弧形導流擋板，組合人孔，呼吸管等;氣腔室內設置有單元模塊化柔性呼吸內膽袋及其邊框組件，呼吸內膽袋組，呼吸管，放氣閥，放液閥，外殼箱，檢查門等。水箱最底部設置排污管道，水箱不設透氣孔，避免了外界大氣的浸入。

　　所述的水腔室的分對稱兩頭進水管和分對稱兩側出水管：其進水管是安裝溢流管上口上面3-5公分位置和在呼吸管下底以下3-5公分位置，分兩路對稱型接入，并與水箱內壁成60度角，兩個入口相對按同一順序方向切入;使水箱水始終呈旋轉流動狀態，避免死水，同時利用流體力學對水箱內壁不斷沖刷，破壞了細菌繁殖生長機會條件。

　　其出水管是安裝在水箱底部圓弧形導流板以上2-3公分位置的兩側，分兩路對稱型接出，并與水箱內壁成60度角，與進水管接入同一順序方向且垂直的兩側接入;圓弧形底部導流板高出水箱底部10-15公分設置。

　　所述的水腔室的溢流管，是在水箱進水管出水口的以下3-5公分位置下而設置溢流管，溢流管按圖示要求做成U形存水彎管，在U形存水彎管底部設水封與外界大氣隔絕，并在U形存水彎管末端加空氣過濾器裝置，杜絕箱內氣體與箱外空氣串通受到污染。

　　水箱的高水位線在溢流管口以下3-5公分位置設置，低水位線在水箱出水管口以上3-5公分位置設置。

　　所述的水腔室導流擋板，是在水箱底部(和兩側面交界處，如果是方形水箱設置，是圓形就不用設置)，設置圓弧弦與內壁(或者兩側面)成60度角的導流擋板，并圍成一圈和一條，呈密封狀;這樣，一是消除死水區，減少細菌繁殖生長機會的可能;二是減小水箱體積，水箱節水減輕重量;三是利于水體在水箱內旋轉流動，破壞細菌繁殖生長的機會。

　　所述的水腔室的組合人孔，增設水箱人孔的橡膠密閉圈與人孔蓋呈咬合狀態，形成組件，平時密閉，檢修時打開;并在人孔密閉蓋上開孔，增設一自動空氣排氣閥，并在排氣閥上加過濾器裝置，當水箱體內空氣壓力大于或者小于箱外大氣壓時才動作，防止箱體內氣體受箱外空氣的污染。

　　所述的氣腔室的呼吸管，是在兩個腔室中間上端部的隔板上部開一個小園孔，安裝連接一段不銹鋼管到氣腔室和水腔室內，該呼吸管兩頭出內壁長度一般為5-8公分。

　　所述的氣腔室的單元模塊化柔性呼吸內膽袋，及其邊框組件，是工廠化生產的，用食品級的柔性高分子塑膠或橡膠或聚丙烯塑料等材料做成密封狀，并帶有食品級的不銹鋼邊框組件;其氣腔室外殼也是用食品級的材料做成的。

　　所述的氣腔室的呼吸內膽袋組，是由多個單元模塊化柔性呼吸內膽袋及其金屬邊框組件，中間用銅質或不銹鋼質的螺絲擰緊，根據密閉容器的大小計算好，并現場組合拼裝而成。

　　所述的氣腔室的放氣閥、放液閥，是在呼吸內膽袋組的最外側上端部向外設置一個用于檢修或在啟動系統時抽空用的放氣閥，在其最內側下端部向下設置一個用于排水用的放液閥。

　　所述的氣腔室的外殼箱內部架構組件，是在其內設置上架構滑動桿和吊輪，以及下架構滾動桿和滾輪組件，是用于呼吸內膽袋，隨密閉容器液位的上下高低變化，而呈水平或上下方向自如的伸縮滑動，起到密閉容器動態變化平衡的自然呼吸作用，無需外力。

　　所述的氣腔室的檢查門，是氣腔室的外殼與水箱一致，屬于一個整體，氣腔室的下底板設篩狀漏水孔，最外側設檢查門，檢查門上部設透氣孔和透明觀察窗口，平時上鎖，檢修或更換呼吸內膽袋時打開，使用起來經濟簡潔、安全方便可靠。

　　所述的氣腔室的呼吸內膽袋組，起到動態變化平衡的自然呼吸作用，當水箱開始進出水時，隨著水的液位線不斷上下漲落變化，而氣腔室內的呼吸內膽袋也不斷的收縮膨脹，呈水平或者上下方向運動;由于兩者中間是隔開的，互不影響，互不形成交叉污染或者感染，充分體現了水箱的“肺”呼吸功能。

　　所述的分腔型改造水箱，除了為正方體形外，還有因為現場情況需要做成球形、圓桶形、罐狀形或者其他形狀，其內切或者居中設置的呼吸內膽袋組裝置應為圓桶形、半圓桶形;其安裝方法與正方體形要正好相反，即呼吸空氣入口從呼吸內膽組的下面接入，呼吸內膽袋組的最末端在上面，呼吸內膽袋組的檢修門設置在上面。

　　本發明具有有以下優點和效果：1，本發明的關鍵點在于改變了傳統的水箱制造方法，它是根據生態學原理和流體力學原理，設置成兩個不同功能既互不影響，又密切配合工作的水腔室和氣腔室;2，帶有改進型的水腔室，是根據流體力學原理設計的，水箱具有體積小重量輕，水體流動快減少污染機會，減少水箱清洗次數，節約水量;3，含有裝配式呼吸內膽袋組的氣腔室，是根據生態學原理設計的，呼吸裝置箱是機械內切或居中內置的，呼吸內膽袋組是單元模塊化裝配式的，現場根據需要進行組裝;4，使用起來，安全經濟、簡潔大方，檢修更換維護方便;5，運行起來，不需要其他能源和外力，不形成其他污染，使用管理方便。

　　這樣，由于使用了內置裝配式呼吸器裝置，使水在密閉狀態下運行，徹底避免了水進出水箱時，因與箱外空氣的接觸，而造成的二次污染問題，同時，也杜絕了因敞開式而造成有益余氯揮發的問題。
