申請日2013.11.28

　　公開(公告)日2014.02.26

　　IPC分類號F24F5/00; F25B30/06

　　摘要

　　本發明公開了一種閉式毛細管網污水源熱泵空調系統，包括兩條環路，其中直接侵入污水中換熱的毛細管網換熱器一端經閥門C經循環水泵A經熱泵機組至毛細管網換熱器另一端形成第一環路;用戶末端毛細管換熱系統一端經閥門F經熱泵機組經閥門E經循環水泵B至用戶末端毛細管換熱系統形成第二環路;第一環路和第二環路通過熱泵機組連接。相對于傳統的開式取水系統，本發明采用閉式循環系統，能適應各種水質的污水甚至是原生污水，具有換熱效率高、造價低廉、節約能源、減少溫室氣體排放的優點。

　　權利要求書

　　1.一種閉式毛細管網污水源熱泵空調系統，其特征在于，包括 兩條環路，其中直接侵入污水中換熱的毛細管網換熱器(5)一端經 閥門C經循環水泵A經熱泵機組至毛細管網換熱器(5)另一端形成 第一環路;用戶末端毛細管換熱系統(6)一端經閥門F經熱泵機組 經閥門E經循環水泵B至用戶末端毛細管換熱系統(6)形成第二環 路;第一環路和第二環路通過熱泵機組連接。

　　2.根據權利要求1所述的一種閉式毛細管網污水源熱泵空調系 統，其特征在于，所述熱泵機組包括依次成環狀連接的蒸發器(1)， 壓縮機(2)，冷凝器(3)和節流閥(4)。

　　3.根據權利要求2所述的一種閉式毛細管網污水源熱泵空調系 統，其特征在于，所述熱泵機組與第一、二環路的連接方式為：夏季 時，所述第一環路通過循環水泵A連接冷凝器(3)上端入口，通過 毛細管網換熱器(5)連接冷凝器(3)的下端出口，第二環路通過閥 門E連接蒸發器(1)上端入口，通過用戶末端毛細管換熱系統(6) 連接蒸發器(1)下端出口;冬季時，所述第一環路通過循環水泵A 連接蒸發器(1)上端入口，通過毛細管網換熱器(5)連接的蒸發器 (1)下端出口，第二環路通過閥門E連接冷凝器(3)上端入口，通 過用戶末端毛細管換熱系統(6)連接冷凝器(3)下端出口。

　　4.根據上述任一權利要求所述的一種閉式毛細管網污水源熱泵 空調系統，其特征在于，所述的毛細管網換熱器(5)及用戶末端毛 細管換熱系統(6)均采用4.3×0.85mm標準毛細管，每根毛細管內 的流速為0.05～0.2m/s，毛細管內流動狀態為層流。

　　5.根據權利要求4所述的一種閉式毛細管網污水源熱泵空調系 統，其特征在于，所述的毛細管網換熱器(5)為可沉入各種水質污 水中的毛細管網換熱器。

　　說明書

　　一種閉式毛細管網污水源熱泵空調系統

　　技術領域

　　本發明涉及一種毛細管網熱泵空調系統，特別涉及一種閉式毛細 管網污水源熱泵空調系統。

　　背景技術

　　能源是人類賴以生存和發展的物質基礎，隨著人類文明的進步和 社會的發展，人類對能源的消耗越來越多，導致能源缺乏，環境惡化 等嚴重后果。而大家現在尋求的有效途徑也僅僅是尋找新的能源或?qū)?現有的能源如何高效的應用。而現在世界需要另外一場新的工業革命 了，使我們能夠?qū)嵒莸亍⒎奖愕睾涂沙掷m(xù)地應用可再生能源。閉式毛 細管網污水源熱泵空調系統就是一種在技術上和經濟上都具有較大 優勢的解決供熱和空調的替代方式。污水源熱泵技術是利用生活污 水，采用熱泵原理，通過少量的高位電能輸入，實現低位熱能向高位 熱能轉移的一種技術。

　　通過污水排放的熱量約占城市總排放熱量的10%～16%，用熱泵 系統回收污水中的熱能，用以滿足人民生活或工藝用能的需求，是用 一種節能技術開發了一種可再生的清潔能源，降低了城市廢熱的排 放，提高了能源的利用效率，減少溫室氣體的排放，因此利用熱泵技 術回收污水熱能具有節能、環保和經濟效益。

　　由于污水水質的特殊性，對換熱器的結構形式和傳熱元件的材質 以及過濾裝置，防堵防腐防垢技術措施要求都比較嚴格。而傳統的污 水源熱泵系統需要鈦板換熱器以及水處理，還要對設備進行防堵防腐 防垢處理，這樣又增加了系統的初投資以及運行和維修費用。因此， 如何尋找到能夠適應各種水質的污水且換熱效率高、造價低廉的換熱 系統成為解決污水源熱泵的一個重要問題。

　　發明內容

　　為解決上述現有技術的不足，本發明提出一種閉式毛細管網污水 源熱泵空調系統，具有換熱效率高、造價低廉、節約能源、減少溫室 氣體排放、適應各種水質的污水甚至是原生污水等優點。

　　為達到上述目的，本發明所采用的技術方案為：

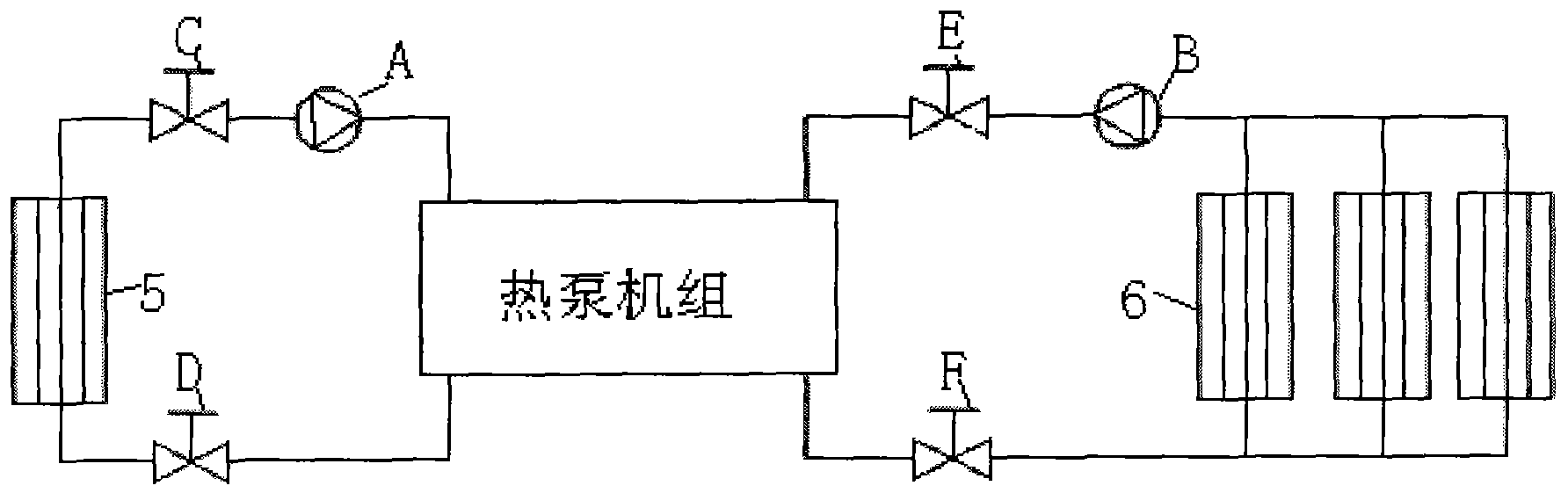

　　一種閉式毛細管網污水源熱泵空調系統，包括兩條環路，其中直 接侵入污水中換熱的毛細管網換熱器5一端經閥門C經循環水泵A 經熱泵機組至毛細管網換熱器5另一端形成第一環路;用戶末端毛細 管換熱系統6一端經閥門F經熱泵機組經閥門E經循環水泵B至用 戶末端毛細管換熱系統6形成第二環路;第一環路和第二環路通過熱 泵機組連接。

　　所述熱泵機組包括依次成環狀連接的蒸發器1，壓縮機2，冷凝 器3和節流閥4。

　　所述熱泵機組與第一、二環路的連接方式為：夏季時，所述第一 環路通過循環水泵A連接冷凝器3上端入口，通過毛細管網換熱器5 連接冷凝器3的下端出口，第二環路通過閥門E連接蒸發器1上端入 口，通過用戶末端毛細管換熱系統6連接蒸發器1下端出口;冬季時， 所述第一環路通過循環水泵A連接蒸發器1上端入口，通過毛細管 網換熱器5連接的蒸發器1下端出口，第二環路通過閥門E連接冷凝 器3上端入口，通過用戶末端毛細管換熱系統6連接冷凝器3下端出 口。

　　所述的毛細管網換熱器5及用戶末端毛細管換熱系統6均采用 4.3×0.85mm標準毛細管，每根毛細管內的毛細管內的流速為0.05～ 0.2m/s，毛細管內流動狀態為層流。

　　所述的毛細管網換熱器5為可沉入各種水質污水中的毛細管網 換熱器。

　　相對于現有技術，本發明的有益效果：相對于傳統的開式取水系 統，本發明采用閉式循環系統，能適應各種水質的污水甚至是原生污 水，具有換熱效率高、造價低廉、節約能源、減少溫室氣體排放的優 點。
