申請日2014.02.28
公開(公告)日2015.10.21
IPC分類號C02F9/14
摘要
本發明公開了一種應用于雨水管網的陽臺廢水、初期雨水凈化器及凈化方法，方法包括：(1)來自雨水進水管的雨水或陽臺廢水經第一清理井截留后，進入沉砂區，第一清理井下方的落葉格柵籃收集雨水中的落葉;(2)在沉砂區進行一次沉砂凈化處理后的水由沉砂區的上部溢流進微生物凈化區內，流經微生物凈化填料層，微生物凈化填料層底部曝氣，進行二次凈化處理;(3)二次凈化處理由微生物凈化填料層的下方進入沉渣區，沉渣后向上流經微生物填料過濾層，進行三次凈化，最后從微生物填料過濾層上方的凈水排放口排出。本發明用于老小區現有雨水管網改造，解決現有陽臺廢水納入雨水管網直排到內河，造成城市河道及水系富營養化污染的技術問題。
權利要求書
1.一種應用于雨水管網的陽臺廢水、初期雨水凈化器，包括雨水進 水管和雨水出水管，其特征在于，還包括污水處理池，所述污水處理池內 沿水流方向分隔為依次連通的沉砂區、微生物凈化區和過濾排放區;
所述沉砂區的上方設置第一清理井，該第一清理井側壁連通雨水進水 管和雨水出水管，底部連通沉砂區，第一清理井的底部帶有落葉格柵籃;
所述微生物凈化區包括：
微生物凈化填料層，該微生物凈化填料層的上方與沉砂區連通;
曝氣區，位于微生物凈化填料層的下方，底部帶有曝氣裝置，該曝氣 裝置外接供氧風機;
所述過濾排放區包括：
沉渣區，與所述曝氣區連通;
微生物填料過濾層，位于沉渣區上方，微生物填料過濾層上方帶有凈 水排放口，該凈水排放口的設置位置低于雨水進水管和雨水出水管;
所述微生物凈化區的上方設有第一檢查井，第一檢查井的底部連通至 所述微生物凈化區。
2.根據權利要求1所述應用于雨水管網的陽臺廢水、初期雨水凈化 器，其特征在于，所述沉砂區與微生物凈化區的連通處設有細渣柵。
3.根據權利要求1所述應用于雨水管網的陽臺廢水、初期雨水凈化 器，其特征在于，所述沉砂區的上方設有第二清理井，第二清理井的底部 連通所述沉砂區。
4.根據權利要求1所述應用于雨水管網的陽臺廢水、初期雨水凈化 器，其特征在于，所述曝氣裝置包括供氧風管和曝氣管，供氧風管貫穿第 一檢查井延伸至微生物凈化填料層的下方，連接供氧風機與位于微生物填 料層下方的曝氣管，供氧風管上且位于第一檢查井處設置開度可調的閥 門。
5.根據權利要求1所述應用于雨水管網的陽臺廢水、初期雨水凈化 器，其特征在于，所述過濾排放區的上方設有第二檢查井，第二檢查井的 底部連通至所述過濾排放區。
6.一種利用權利要求1所述陽臺廢水、初期雨水凈化器進行陽臺廢 水、初期雨水凈化方法，其特征在于，包括如下步驟：
(1)來自雨水進水管的雨水或陽臺廢水經第一清理井截留后，進入 沉砂區，第一清理井下方的落葉格柵籃收集雨水中的落葉;
(2)在沉砂區進行一次沉砂凈化處理后的水由沉砂區的上部溢流進 微生物凈化區內，流經微生物凈化填料層，微生物凈化填料層底部曝氣， 進行二次凈化處理;
(3)二次凈化處理后的水由微生物凈化填料層的下方進入沉渣區， 沉渣后的水向上流經微生物填料過濾層，進行三次凈化，三次凈化后的水 從微生物填料過濾層上方的凈水排放口排出。
說明書
一種應用于雨水管網的陽臺廢水、初期雨水凈化器及凈化方法
技術領域
本發明涉及資源與環境保護全領域，主要涉及市政雨水的處理領域， 具體涉及一種應用于雨水管網的陽臺廢水、初期雨水凈化器及凈化方法。
背景技術
一般居民住宅都有兩套下水系統：一套是污水管網系統，另一套則是 雨水管網系統。居民住宅中廁所、廚房產生的污水由污水管道直接流入城 市污水處理廠處理，而經陽臺排水管所收集的雨水和陽臺廢水則進入了雨 水管網系統。
例如，公開號為CN102838210A的中國發明申請公開了一種市政初 期雨水污染物螺旋式原位凈化裝置。包括與常規雨水口連通的溢流分配 井，溢流分配井兩側各設有一個雨水滯留小室，溢流分配井經過水管與雨 水滯留小室相通，溢流分配井設置可調溢流堰，雨水滯留小室內部放置懸 浮生物填料球，所述的溢流分配井井內壁呈螺旋體狀，所述雨水滯留小室 分六層，呈迷宮腸道式，上部設計成曲管，并環繞溢流分配井。
按照原先的設計理念，陽臺不會有大量的廢水產生，因此普遍是和雨 水管連接。但是，隨著時代變化，陽臺的“角色”悄悄發生了變化，市民都 習慣將洗衣機、清洗池搬上陽臺，“這些含磷的洗衣水，通過雨水管道， 中間不會經過污水處理廠處理，就直接排入了內河。
由于洗滌用洗衣粉、肥皂等去污材料中含有大量化學元素，流入河道 后會造成河水“富營養化”，會導致水中藻類瘋長，水體發綠發黑，而且會 使水體含氧量急劇下降，影響魚類等水生生物的生存，市區河道水質的降 低。以杭州市為例，河道中的最大污染源不是工業污水，而是陽臺廢水。 陽臺廢水約占到杭州城區河道總污染源的50%，污水量約占總污水量的 30%。收納陽臺廢水的雨水管網成為河道的主要污染源和整治對象。
有關方面提出將“陽臺加裝污水管”作為全國標準強制執行，但也只 能對新建小區起到作用，且僅適用于已實現雨污分管的地區(主要是郊 區)，對于中心城區，目前有不少地方仍是“雨污合管”，所有下水道全部 通向污水處理廠，住宅小區也就沒有加裝陽臺污水管的必要了。對于數量 更多的老小區，只能靠引導居民改變洗衣習慣來改變目前的現狀，讓所有 居民都把陽臺上的洗衣機搬回屋內，顯然不現實，而等到老小區綜合改造 時再加裝陽臺污水管，進程太慢。
若按照傳統的方法，將收納了陽臺廢水的雨水管直接送入污水管網及 處理系統，一方面現有小區用地緊張改造工作難度大的問題，改造后，若 遭遇雨水量大的時候會給城市污水處理廠帶來較大的負荷沖擊，影響污水 處理廠的正常運行。
發明內容
本發明提供一種應用于雨水管網的陽臺廢水、初期雨水凈化器及凈化 方法，用于老小區現有雨水管網改造，解決現有陽臺廢水納入雨水管網直 排到內河，造成城市河道及水系富營養化污染的技術問題。

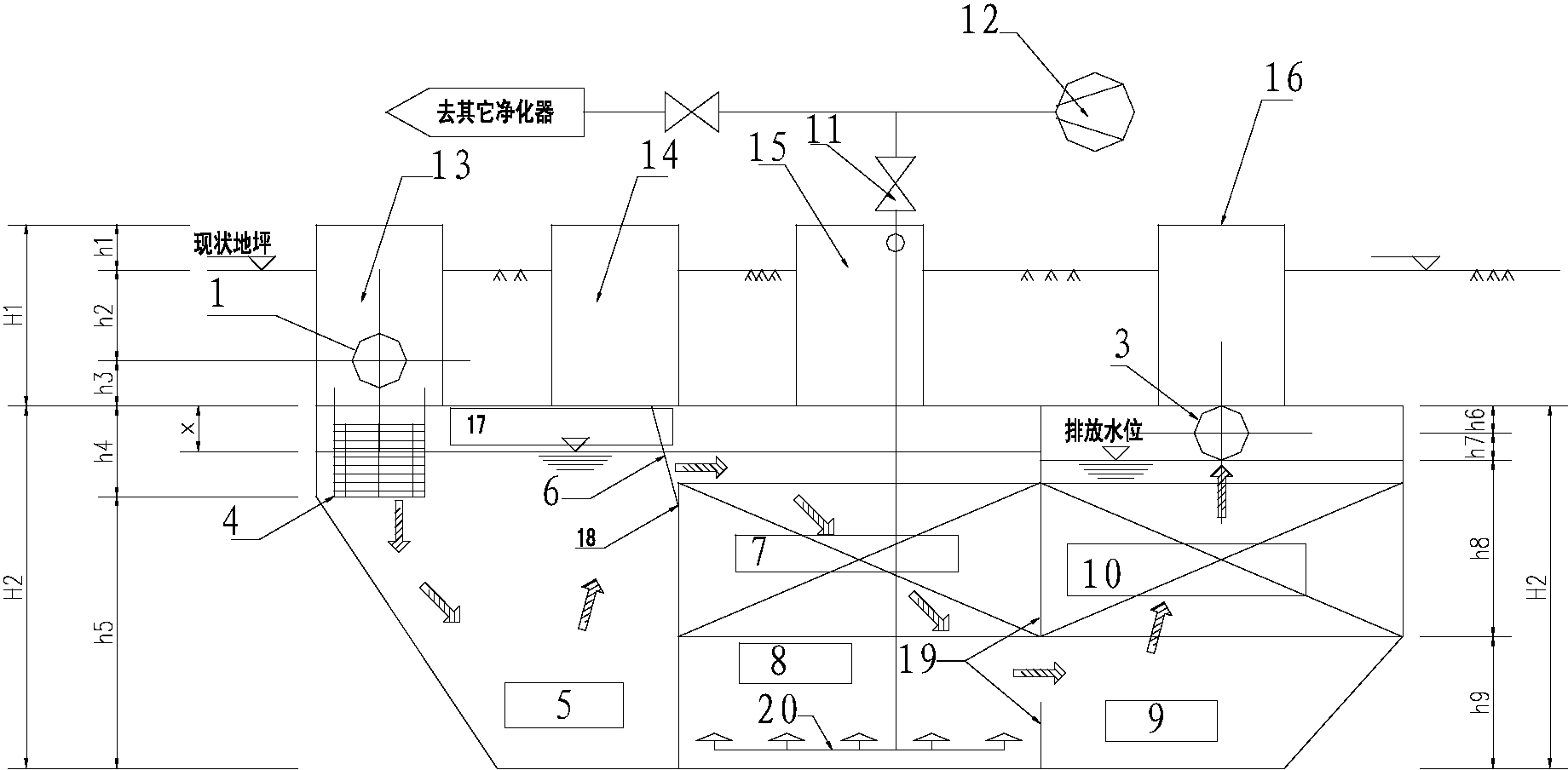

一種應用于雨水管網的陽臺廢水、初期雨水凈化器，包括雨水進水管 和雨水出水管，還包括污水處理池，所述污水處理池內沿水流方向分隔為 依次連通的沉砂區、微生物凈化區和過濾排放區;
所述沉砂區的上方設置第一清理井，該第一清理井側壁連通雨水進水 管和雨水出水管，底部連通沉砂區;
所述微生物凈化區包括：
微生物凈化填料層，該微生物凈化填料層的上方與沉砂區連通;
曝氣區，位于微生物凈化填料層的下方，底部帶有曝氣裝置，該曝氣 裝置外接供氧風機;
所述過濾排放區包括：
沉渣區，與所述曝氣區連通;
微生物填料過濾層，位于沉渣區上方，微生物填料過濾層上方帶有凈 水排放口，該凈水排放口的設置位置低于雨水進水管和雨水出水管。
來自雨水進水管的雨水或陽臺廢水經第一清理井截留后，進入沉砂 區;在沉砂區進行一次沉砂凈化處理后的水由沉砂區的上部溢流進微生物 凈化區內，流經微生物凈化填料層，微生物凈化填料層底部曝氣，進行二 次凈化處理;二次凈化處理后的水由微生物凈化填料層的下方進入沉渣 區，沉渣后的水向上流經微生物填料過濾層，進行三次凈化，三次凈化后 的水從微生物填料過濾層上方的凈水排放口排出。
本發明可以自由選擇場地富余的點位截?cái)喱F(xiàn)有雨水管道，雨水進水管 和雨水出水管為現有雨水管網的雨水管道，現有雨水管道標高不變，設置 第一清理井，第一清理井底部標高設置在現有雨水管道底標高0.3～0.5m 下方，現有雨水管被第一清理井截?cái)嗪笮纬杀景l(fā)明中的雨水進水管和雨水 出水管，第一清理井底部挖空并向下延伸設置污水處理的污水處理池。
凈水排放口的位置低于雨水進水管和雨水出水管的位置，凈水排放口 與雨水進、出水口之間形成緩沖液位差區，當雨水流量過大時，該緩沖液 位差區可以對雨水進行一部分的分流。
作為優選，所述第一清理井的底部帶有落葉格柵籃。被第一清理井截 斷后的雨水中帶有的落葉等殘?jiān)稍撀淙~格柵籃收集，并進行定期清理。
由第一清理井上游現有雨水進水管的來水，由于在第一清理井處被截 斷，流入第一清理井，并通過重力自流，流經第一清理井底部進入沉砂區。 不同來水量時在此區域完成預處理和分流(沉砂區、緩沖液位差區、第一 清理井和雨水進、出水管一起構成分流預處理區)，水量特大時，陽臺廢 水、雨水(含初雨)經沉降后溢出液位差緩沖區及第一清理井原雨水管道 底標高，經由雨水出水管排放，從雨水出水管(原雨水管)排放的為經過 過濾和沉降后的廢水。
作為優選，所述沉砂區與微生物凈化區的連通處設有細渣柵。該細格 柵進一步攔截雨水中的雜物，進行生化處理前的最后一步預處理。
作為優選，所述沉砂區的上方設有第二清理井，第二清理井的底部連 通所述沉砂區。第二清理井用于清理緩沖液位差區和落葉格柵籃中的落葉 等雜物。落葉籃可采用為常規雜物籃，為PP材質網孔結構，兩側帶把手， 由環衛工人定期清理。
作為優選，所述微生物凈化區的上方設有第一檢查井，第一檢查井的 底部連通至所述微生物凈化區。
該檢查井為圓形裝置，頂標高超出地面0.5m，底標高與污水處理池頂 標高平齊。第一檢查井用于檢檢查和維修微生物凈化區內的各安裝部件。
曝氣裝置包括供氧風管和曝氣管，供氧風管貫穿第一檢查井延伸至微 生物凈化填料層的下方，連接供氧風機與位于微生物填料層下方的曝氣 管，供氧風管上且位于第一檢查井處設置開度可調的閥門。作為優選，所 述過濾排放區的上方設有第二檢查井，第二檢查井的底部連通至所述過濾 排放區。
第二檢查井用于檢查和維修過濾排放區內的各安裝部件。
第二檢查井位于生物過濾填料區上部，該檢查井為圓形裝置，頂標高 超出地面0.5m，底標高與污水處理池頂標高平齊。
所述微生物凈化調料層結構為常規水處理設施填料結構;所述微生物 填料過濾層多采用顆粒物料填料，為常規水處理填料結構。
所述凈水排放口連接凈水排放管，凈水排放管頂標高與污水處理設施 池頂標高平齊，在低于現有雨水管道的高程上、平行于現有雨水管道設置， 并適當放坡。
作為優選，所述污水處理池內由第一折流擋板和第二折流擋板將污水 處理池分隔為沉砂區、微生物凈化區和過濾排放區，即：第一折流板位于 沉砂區和微生物凈化區之間，所述細格柵固定在該第一折流板的頂部與污 水處理池的頂壁之間;第二折流板位于微生物凈化區和過濾排放區之間， 所述第二折流板包括上、下兩塊，上、下折流板之間的空隙構成曝氣區與 沉渣區之間的廢水流通道。
第一折流擋板頂部低于池頂標高1.0～1.5m，便于安裝細格柵;第二折 流板的上折流板頂部與池頂平齊，下部與微生物凈化區底標高及過濾排放 區底標高平齊;下折流擋板高度相對較小，從池底往上砌筑，第二折流擋 板的上、下折流擋板之間的中空部分形成廢水流通道，廢水流通道的高度 為0.5～1.0m。
本發明反應器主要分為如下幾部分：
(1)分流構造。分流構造主要功能是將陽臺廢水、初期雨水引入凈 化器處理后排放或?qū)⒊跗谟晁獾挠晁至骱笾苯优欧拧＞唧w由雨水進水 管、雨水出水管，凈水排放管，緩沖液位差區組成�，F(xiàn)有雨水進水管、現 有雨水出水管是將現有雨水管中間截?cái)嗪笮纬傻膬筛艿�，�?biāo)高近似相 等，凈水排放管是一根標高低于現有雨水管的管道，由此形成緩沖液位差 區，由該區實現陽臺廢水、初期雨水的分流。
(2)凈化構造。凈化構造主要功能是將分流后的陽臺廢水、初期雨 水進行凈化。具體由預處理區、生物凈化區兩部分組成。
預處理區內設置落葉格柵籃、細渣柵、沉砂區。落葉格柵籃用以攔截 枯枝落葉等大型垃圾，細渣柵用以攔截小型垃圾，沉砂區用以沉淀砂石以 及顆粒物。
生物凈化區內設置微生物凈化填料層、微生物填料過濾層、供氧曝氣 管、沉渣區。微生物凈化填料層是核心處理區，安裝微生物填料，富集用 以凈化的微生物實現有機污染物及氨氮的處理，供氧曝氣管外接供氧風 機，為微生物填料提供氧氣，微生物填料過濾層是安裝間距緊密的微生物 填料區，主要作用是過濾水體，實現進一步凈化，沉渣區是用以沉淀微生 物體的殘留物。
(3)檢查井。設置四個檢查井，用以清理落葉格柵籃、沉砂、沉渣 以及維修檢查。
(4)風機。多個凈化器可以共同配備一臺風機，通過閥門實現風量 分配;距離不允許的情況下，單個凈化器配備一臺。
本發明還提供了一種應用于雨水管網的陽臺廢水、初期雨水凈化方 法，包括如下步驟：
(1)來自雨水進水管的雨水或陽臺廢水經第一清理井截留后，進入 沉砂區，第一清理井下方的落葉格柵籃收集雨水中的落葉;
(2)在沉砂區進行一次沉砂凈化處理后的水由沉砂區的上部溢流進 微生物凈化區內，流經微生物凈化填料層，微生物凈化填料層底部曝氣， 進行二次凈化處理;
(3)二次凈化處理后的水由微生物凈化填料層的下方進入沉渣區， 沉渣后的水向上流經微生物填料過濾層，進行三次凈化，三次凈化后的水 從微生物填料過濾層上方的凈水排放口排出。
本發明的方法優選通過本發明如前所述的裝置完成。
本發明具有如下技術效果：
(1)所發明的裝置，適用于現有雨水管網系統基礎上，進行節點改 造，并且節點上進出水管的標高沒有改變，改造后即使停用本凈化器，也 能讓雨水管網系統按照原系統正常運行，)技術安全，解決陽臺廢水的處 理，但不改變現有雨水管網系統。
(2)用地條件寬裕，安裝節點靈活度高。凈化器安裝位置可以在雨 水管網系統末端的任何位置，可以幾個區分別安裝，也可以幾個區匯集后 單獨安裝，可以避開建筑密集區、地下設施密集區，如寬闊的綠化帶，河 岸邊，由于凈化器為地埋式，所以，安裝完畢后，上面仍然能恢復綠化或 步行道路，特殊需求下，結構加強，凈化器上面還能行車或停車場。
(3)維護管理簡單。維護管理節點主要是包括落葉格柵籃清理、沉 砂區與沉渣區的清理以及風機維修。目前現狀，這些落葉、大型垃圾、砂、 懸浮物如果直接流入河道，則清理程序復雜，且費用極高，除了每天打撈， 還要定期截流清淤，維護工程浩大;通過凈化器將這些垃圾截流在固定的 特定的區域，清理這些垃圾的方法，直接采用市政檢查井的維護管理方法， 安全簡單;風機則是一種成熟設備，維護簡單，并且在距離允許的前提下， 很多凈化器可以共用一臺風機，因此風機的維護數量極少。
(4)處理效率高。生物處理法是成熟的凈水技術，可靠的應用于污 水處理，并且凈化器設置物理方法作為預處理屏障，提高了生化處理效率， 實現有機物與氨氮的達標排放。
(5)運行成本低。凈化器以生物法為核心凈化技術，是迄今為止所 有水處理技術中公認的最經濟方法，運行成本遠遠低于化學氧化法、物理 化學法、物理過濾法等。
(6)投資節省。不需要投入大面積的雨污分流的管網建設，尤其是 避免了老小區的建筑、其它管線、道路的重復建設。
(7)凈化徹底，二次污染少。采用生化處理法能夠?qū)⑽廴疚锝到鈴?底，只需要處理好原本就要處理的垃圾與沉渣，生化剩余污泥則屬于安全 廢物，可直接用于周邊綠化用肥。
