申請日2010.04.27

　　公開(公告)日2010.10.06

　　IPC分類號C02F1/04; C02F9/10

　　摘要

　　本發明提供一種脫硫廢水深化處理實現零排放的方法和裝置。所述裝置包括依次連接的廢液儲槽、預熱器、脫氣器、I效蒸發器、II效蒸發器、III效蒸發器、IV效蒸發器、離心機、給料機、振動流化床干燥機、中間料倉和包裝機。所述方法包括將脫硫廢水預熱、脫氣;經四級蒸發后送入離心機進行固液分離，干燥。本發明的優點是：裝置簡單、成本低。

　　摘要附圖



　　權利要求書

　　1.一種脫硫廢水深化處理實現零排放的裝置，其特征在于，包括依次連接的廢液儲槽(1)、預熱器、脫氣器(6)、I效蒸發器(7)、II效蒸發器(8)、III效蒸發器(9)、IV效蒸發器(10)、離心機(16)、給料機(17)、振動流化床干燥機(18)、中間料倉(19)和包裝機(20);從I效蒸發器(7)開始，前一效蒸發器的蒸汽出口連接后一效蒸發器的蒸汽入口，IV效蒸發器(10)的蒸汽出口連接表面冷凝器(12)的入口，表面冷凝器(12)的不凝氣出口經由水環式真空泵(13)連接分離器(14)，分離器(14)的氣體出口連通大氣，表面冷凝器(12)的冷凝水出口和分離器(14)的液體出口連接冷凝水罐(15)，從I效蒸發器(7)開始，前一效蒸發器的冷凝水出口連接后一效蒸發器的冷凝水入口，IV效蒸發器(10)的冷凝水出口連接冷凝水罐(15)，冷凝水罐(15)連接廢液儲槽(1)，振動流化床干燥機(18)連接加熱器(24)，加熱器(24)連接送風機(25)，振動流化床干燥機(18)的廢氣出口依次連接旋風分離器(21)、布袋除塵器(22)和引風機(23)，引風機(23)的出口連通大氣。

　　2.如權利要求1所述的脫硫廢水深化處理實現零排放的裝置，其特征在于，所述的I效蒸發器(7)、II效蒸發器(8)和III效蒸發器(9)為管式降膜蒸發器。

　　3.如權利要求1所述的脫硫廢水深化處理實現零排放的裝置，其特征在于，所述的IV效蒸發器(10)為強制循環蒸發器。

　　4.一種采用權利要求1所述裝置的脫硫廢水深化處理實現零排放的方法，其特征在于，具體步驟為：

　　第一步：將脫硫廢水的pH值調節為6.5-7.5，將總濃度為2-4wt%的硫酸鈣和氯化鈣的脫硫廢水輸入廢液儲槽(1)，在廢液儲槽(1)內加入硫酸鈣晶種和氯化鈣晶種，加入的每種晶種的量為脫硫廢水總重量的0.1%，經預熱器加熱到80-120℃，進入脫氣器(6)進行脫氣;

　　第二步：將脫氣后的脫硫廢水依次進入I效蒸發器(7)、II效蒸發器(8)、III效蒸發器(9)和IV效蒸發器(10)進行逐級蒸發，蒸發效率為3.5kg水/kg蒸汽，逐級蒸發后得到硫酸鈣和氯化鈣的總濃度為60-70wt%的濃縮液;I效蒸發器(7)采用0.1-0.3MPa的新鮮蒸汽作為熱源，II效蒸發器(8)、III效蒸發器(9)和IV效蒸發器(10)采用前一效蒸發器產生的二次蒸汽作為熱源，IV效蒸發器(10)產生的二次蒸汽送往表面冷凝器(12)進行冷凝，不凝氣由水環式真空泵(13)抽出，經分離器(14)分離后，廢汽排空;從I效蒸發器(7)開始，前一效蒸發器產生的冷凝水靠壓差自流到后一效蒸發器內進行閃蒸，IV效蒸發器(10)產生的冷凝水排出進入冷凝水罐(15)，與表面冷凝器(12)中的冷凝水和分離器(14)分離出的液體混合后，加入到廢液儲槽(1)作為預處理的補充水使用;

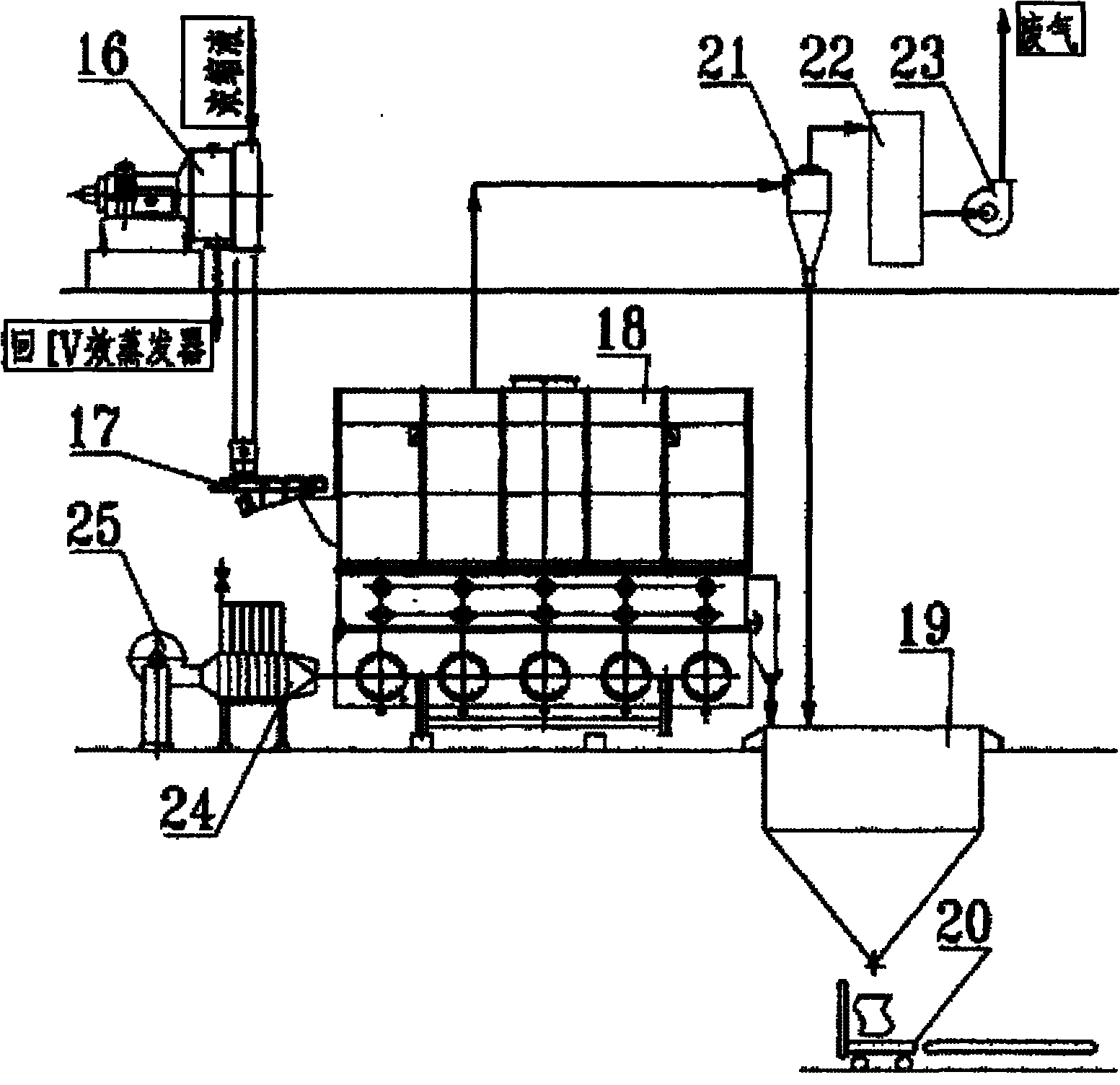

　　第三步、從IV效蒸發器(10)中出來的濃縮液送入離心機(16)進行固液分離，將液體返回到IV效蒸發器(10)進行循環蒸發，將固體通過給料機(17)送往振動流化床干燥機(18)進行干燥，振動流化床干燥機(18)采用送風機(25)送入的經加熱器(24)加熱的空氣作為熱源，物料干燥后含水率為4wt%，將干燥后的物料經由中間料倉(19)暫存后用包裝機(20)包裝;振動流化床干燥機(18)的尾氣依次經過旋風分離器(21)和布袋除塵器(22)后，由引風機(23)排出。

　　說明書

　　一種脫硫廢水深化處理實現零排放的方法和裝置

　　技術領域

　　本發明公開了一種脫硫廢水深化處理實現零排放的方法和裝置，用于對電廠及冶煉廠等經預處理后的脫硫廢水進行深化處理，實現廢水零排放，屬于脫硫廢水深化處理方法技術領域。

　　背景技術

　　我國是世界上最大的煤炭生產和消費國，煤炭在中國能源結構中的比例高達76.2%，我國排放的SO290%均來自于燃煤。SO2的排放造成的酸雨污染對我國農作物、森林和人體健康等方面造成了巨大損害。

　　煙氣濕法脫硫(石灰石/石膏法)是目前使用中最廣泛的一種煙氣脫硫法。該過程中產生的脫硫廢水來源于吸收塔排放水。目前電廠對脫硫廢水預處理主要是調節pH值、去除懸浮物和重金屬，預處理后的脫硫廢水可在煙氣脫硫系統中循環使用，但隨著循環次數的增多，脫硫廢水中的SO42-，Ca2+，Cl-濃度相應升高，因此，預處理系統需排放一定的脫硫廢水來保證脫硫廢水中離子濃度在飽和狀態以下。預處理后排放的脫硫廢水中SO42-，Ca2+，Cl-等離子的含量較高，排入自然水環境會造成水體和土壤的鹽堿化。所以目前預處理后脫硫廢水主要用于干灰調濕和煤場噴水，其影響一是用于干灰調濕使粉煤灰失去生產建材的價值，只能用于修路或者拋棄堆放，二是用于煤場噴水后，燃燒后部分氯離子又回到漿液中，導致脫硫系統排放更多的脫硫廢水，造成二次污染源。

　　目前，對于預處理后的脫硫廢水進行深化處理的方法主要有兩種：

　　第一種：反滲透濃縮法。這種方法由于膜對進水水質的特殊要求，需對進水進行預處理，包括濁度、結構物質、COD等，系統復雜，且回收水水質差，廢水不能完全回收，需有地方吸納。設備布置占地面積大。

　　第二種：沖膜機械再壓縮濃縮法，目前，世界上使用此類處理方法的廠家采用二效蒸發，即第一效為濃縮效，第二效為結晶蒸發效，熱源都采用以電驅動的機械蒸汽壓縮機壓縮本效的二次蒸汽，提高二次蒸汽的品質再循環蒸發，基本能實現零排放。但該套設備價格極其昂貴，設備投資成本大。該系統中使用的蒸汽壓縮機技術在國內不夠成熟，目前國內尚無使用國產機械蒸汽壓縮機，進行該處理方法的實例。

　　發明內容

　　本發明的目的是提供一種設備簡單、成本低的脫硫廢水深化處理實現零排放的方法和裝置。

　　為了達到上述目的，本發明的技術方案是提供一種脫硫廢水深化處理實現零排放的裝置，其特征在于，包括依次連接的廢液儲槽、預熱器、脫氣器、I效蒸發器、II效蒸發器、III效蒸發器、IV效蒸發器、離心機、給料機、振動流化床干燥機、中間料倉和包裝機;從I效蒸發器開始，前一效蒸發器的蒸汽出口連接后一效蒸發器的蒸汽入口，IV效蒸發器的蒸汽出口連接表面冷凝器的入口，表面冷凝器的不凝氣出口經由水環式真空泵連接分離器，分離器的氣體出口連通大氣，表面冷凝器的冷凝水出口和分離器的液體出口連接冷凝水罐，從I效蒸發器開始，前一效蒸發器的冷凝水出口連接后一效蒸發器的冷凝水入口，IV效蒸發器的冷凝水出口連接冷凝水罐，冷凝水罐連接廢液儲槽，振動流化床干燥機連接加熱器，加熱器連接送風機，振動流化床干燥機的廢氣出口依次連接旋風分離器、布袋除塵器和引風機，引風機的出口連通大氣。

　　所述的I效蒸發器、II效蒸發器和III效蒸發器為管式降膜蒸發器。

　　所述的IV效蒸發器為強制循環蒸發器。

　　本發明還提供了采用上述裝置的脫硫廢水深化處理實現零排放的方法，其特征在于，具體步驟為：

　　第一步：將脫硫廢水的pH值調節為6.5-7.5，將含總濃度為2-4wt%的硫酸鈣和氯化鈣的脫硫廢水輸入廢液儲槽，在廢液儲槽內加入硫酸鈣晶種和氯化鈣晶種，加入的每種晶種的量為脫硫廢水總重量的0.1%，經預熱器加熱到80-120℃，進入脫氣器進行脫氣;

　　第二步：將脫氣后的脫硫廢水依次進入I效蒸發器、II效蒸發器、III效蒸發器和IV效蒸發器進行逐級蒸發，蒸發效率為3.5kg水/kg蒸汽，逐級蒸發后得到硫酸鈣和氯化鈣的總濃度為60-70wt%的濃縮液;I效蒸發器采用0.1-0.3MPa的新鮮蒸汽作為熱源，II效蒸發器、III效蒸發器和IV效蒸發器采用前一效蒸發器產生的二次蒸汽作為熱源，IV效蒸發器產生的二次蒸汽送往表面冷凝器進行冷凝，不凝氣由水環式真空泵抽出，經分離器分離后，廢汽排空;從I效蒸發器開始，前一效蒸發器產生的冷凝水靠壓差自流到后一效蒸發器內進行閃蒸，IV效蒸發器產生的冷凝水排出進入冷凝水罐，與表面冷凝器中的冷凝水和分離器分離出的液體混合后，加入到廢液儲槽作為預處理的補充水使用;

　　第三步、從IV效蒸發器中出來的濃縮液送入離心機進行固液分離，將液體返回到IV效蒸發器進行循環蒸發，將固體通過給料機送往振動流化床干燥機進行干燥，振動流化床干燥機采用送風機送入的經加熱器加熱的空氣作為熱源，物料干燥后含水率為4wt%，將干燥后的物料經由中間料倉暫存后用包裝機包裝;振動流化床干燥機的尾氣依次經過旋風分離器和布袋除塵器后，由引風機排出。

　　本發明的優點是：(1)本發明中I-III效蒸發器采用了管式降膜蒸發器，在管式降膜蒸發器中，廢水在加熱面形成的液膜很薄，不到1mm，這種蒸發器具有以下優點：傳熱系數高;汽化表面積大，蒸發時不容易夾帶，二次蒸汽質量高;蒸發發生在液膜的表面，這樣也適用于有少量結晶的場合;沒有靜壓力引起的溫差損失。(2)本發明中采用的設備全部為成熟可靠的國產化設備。(3)采用加“晶種”的防垢措施。廢水在蒸發以前，確保廢水中存在大量與晶體相近的“晶種”，例如硫酸鈣。然后廢水送入蒸發器，廢水在蒸發過程中，其中的硫酸鈣析出，由于存在大量“晶種”，析出的硫酸鈣將在“晶種”表面生產，從而避免在加熱面產生結垢，確保蒸發器的長期正常運行。(4)本發明中IV效蒸發器選用強制循環蒸發器，在IV效蒸發器中，廢水濃度提高很大，氯化鈣、硫酸鈣等無機鹽開始大量析出。對于強制循環蒸發器，工作時由于加熱管保持一定的靜壓頭，這樣廢水在加熱管內不出現蒸發，從而避免晶體在加熱管內析出。另外，在設計強制循環泵流量時，考慮了廢水加熱管內具有一定的流速，一般在2.2m/s左右，這樣這些帶有大量晶體的廢水在加熱管內流動時，起到了除垢作用。
