申請日2014.02.28

　　公開(公告)日2015.10.21

　　IPC分類號C02F1/04

　　摘要

　　本發明公開了一種低溫蒸發高濃度污水的處理裝置，包括污水預熱組件、空氣預熱組件、低溫板式蒸發裝置和回收組件，污水預熱組件、空氣預熱組件分別連通至低溫板式蒸發裝置的污水進口端和熱空氣進口端;低溫板式蒸發裝置主要由多層蒸發板層疊而成，通過流量控制部件使進入低溫板式蒸發裝置中的污水在自上而下形成連續層流狀液膜，通過空氣預熱組件使進入低溫板式蒸發裝置中的熱空氣自下而上形成連續上升氣流，連續上升氣流與連續層流狀液膜逆流接觸，低溫板式蒸發裝置頂部設有與回收組件連通的熱空氣出口，低溫板式蒸發裝置底部設有污水出口。本發明的處理裝置投入小、處理效果好、維護運營方便、能耗低、綠色環保。

　　權利要求書

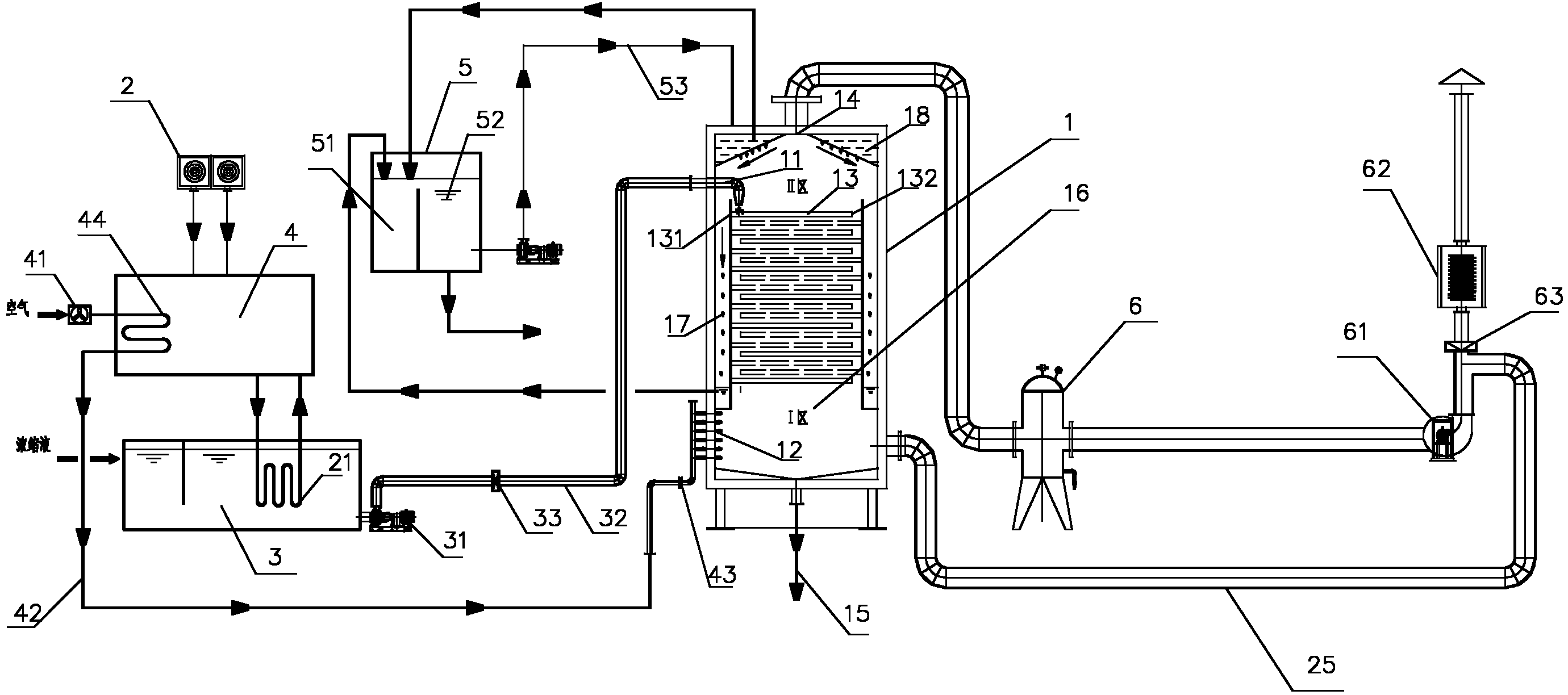

　　1.一種低溫蒸發高濃度污水的處理裝置，其特征在于：所述處理裝置包括污水預熱組件、 空氣預熱組件、低溫板式蒸發裝置和回收組件，所述污水預熱組件、空氣預熱組件分別連通 至低溫板式蒸發裝置的污水進口端和熱空氣進口端;所述低溫板式蒸發裝置為多層板式結構， 且主要由多層蒸發板層疊而成，通過污水預熱組件中的流量控制部件使進入低溫板式蒸發裝 置中的污水在多層蒸發板上自上而下形成連續層流狀液膜，通過空氣預熱組件使進入低溫板 式蒸發裝置中的熱空氣在多層蒸發板間自下而上形成連續上升氣流，所述連續上升氣流與連 續層流狀液膜逆流接觸，所述低溫板式蒸發裝置頂部設有與回收組件連通的熱空氣出口，所 述低溫板式蒸發裝置底部設有污水出口;

　　所述低溫板式蒸發裝置內的容腔被分隔成蒸發腔和冷凝回收腔，且蒸發腔設于中部，冷 凝回收腔設于蒸發腔的外圍，所述污水進口端直接連通至蒸發腔的頂部;所述低溫板式蒸發 裝置頂部設有將冷凝液導流至冷凝回收腔中的冷凝器。

　　2.根據權利要求1所述的低溫蒸發高濃度污水的處理裝置，其特征在于：所述多層蒸發 板設置成促使連續層流狀液膜以S形方式下行的導向布置方式;所述連續上升氣流則以S形 方式上升與連續層流狀液膜逆流接觸。

　　3.根據權利要求2所述的低溫蒸發高濃度污水的處理裝置，其特征在于：所述多層蒸發 板中每一層蒸發板的下表面設置成可促使連續上升氣流形成局部漩渦湍流的凹凸式齒狀或波 浪狀結構。

　　4.根據權利要求1、2或3所述的低溫蒸發高濃度污水的處理裝置，其特征在于：所述 多層蒸發板中每一層蒸發板的一端為固定端，另一端為溢流端，所述溢流端設有一溢流擋板， 通過控制溢流擋板的高度或溢流擋板上開設的溢流孔的高度，使連續層流狀液膜在每一層蒸 發板上的液膜厚度呈現自上往下逐級遞減的形式。

　　5.根據權利要求4所述的低溫蒸發高濃度污水的處理裝置，其特征在于：所述多層蒸發 板設置成抽屜式組合模塊結構，每一個抽屜為一個可自由組裝拆卸的組合模塊，每一個抽屜 由至少一層蒸發板組成，多個抽屜上下疊加構成所述多層蒸發板的主體結構。

　　6.根據權利要求1、2或3所述的低溫蒸發高濃度污水的處理裝置，其特征在于：所述 低溫板式蒸發裝置頂部的內表面設置成圓錐狀，所述冷凝器為水冷式冷凝器，該水冷式冷凝 器設于圓錐狀的內表面與低溫板式蒸發裝置的外壁之間，冷凝回收腔的底部開設有冷凝液出 口，冷凝液出口通過管道連通至一冷凝液儲液池。

　　7.根據權利要求6所述的低溫蒸發高濃度污水的處理裝置，其特征在于：所述冷凝液儲 液池主要由回水池和回水降溫后的出水池兩部分構成，所述出水池通過管道連通至所述水冷 式冷凝器的進水口，水冷式冷凝器的出水口及冷凝液出口均通過管道連通至前述回水池。

　　8.根據權利要求1、2或3所述的低溫蒸發高濃度污水的處理裝置，其特征在于：所述 污水預熱組件和空氣預熱組件共用一套熱源供給系統，所述熱源供給系統包括加熱裝置和加 熱管路，加熱管路中填充傳熱介質;所述污水預熱組件包括污水預熱池，加熱管路延伸至污 水預熱池中供熱，所述加熱管路還延伸至一加熱水池，所述空氣預熱組件包括鼓風機、空氣 輸送管路和空氣流量控制器，空氣輸送管路延伸至所述加熱水池中給空氣預熱。

　　9.根據權利要求1、2或3所述的低溫蒸發高濃度污水的處理裝置，其特征在于：所述 回收組件包括汽水分離罐、引風機和尾氣凈化裝置，且所述熱空氣出口通過管道串聯上汽水 分離罐和引風機后連通至尾氣凈化裝置，所述回收組件通過管道與低溫板式蒸發裝置的底部 連通形成循環。

　　說明書

　　低溫蒸發高濃度污水的處理裝置

　　技術領域

　　本發明涉及一種水處理設備，尤其涉及一種可特別適用于城市生活垃圾滲濾液等高濃度污水的處理設備。

　　背景技術

　　目前我國生活垃圾滲濾液處理主流的技術路徑主要有兩種，即碟管式反滲透(DTRO) 技術和“厭氧+好氧+MBR+NF/RO”組合技術。這兩種技術的核心是膜處理，經過膜處理 后產生的濃縮液是一種高濃度污染物，其產量大約為處理滲濾液總量的30%。濃縮液的污染 物不僅濃度很高，且成分復雜難以處置，目前還是一個世界級難題。如果回灌至垃圾填埋場 循環處理，初期有一定的效果，但長期的積累會導致COD和鹽度的富集，使超濾膜的更換頻 率快速上升，從而顯著增加處理成本;如果轉移至城市生活污水處理廠處理，只是一種轉移 污染的做法，其實際是將高濃度污染物稀釋后排放。

　　垃圾滲濾液的處理難度遠遠超出現有的技術能力，不達標排放或者直排的現象不同程度 地在各地存在。抽樣調查顯示，真正能按照(GB16889-2008)標準穩定達標排放的垃圾衛 生填埋場不足20%，一些生活垃圾處理處置項目成為應付上級環保部門檢查的“應景”設施; 滲濾液濃縮液已經對地下水、土壤、河道造成嚴重污染，并直接威脅飲用水安全。

　　因此，尋找一種處理效果好、投資省、運營方便、能耗低、運行成本低的濃縮液處理裝 置，對于解決垃圾處理技術瓶頸，保護環境、減少有害物質排放，顯得尤為迫切。

　　發明內容

　　本發明要解決的技術問題是克服現有技術的不足，提供一種工藝過程簡單、投入小、處 理效果好、維護運營方便、能耗低、綠色環保、可實現污染物“零”排放的低溫蒸發高濃度 污水的處理裝置。

　　為解決上述技術問題，本發明提出的技術方案為一種低溫蒸發高濃度污水(可用于處理 垃圾滲濾液濃縮液以及與其類似的高濃度工業廢水等，例如含有重金屬的礦山廢水和冶煉廠 廢水)的處理裝置，所述處理裝置包括污水預熱組件、空氣預熱組件、低溫板式蒸發裝置和 回收組件，所述污水預熱組件、空氣預熱組件分別連通至低溫板式蒸發裝置的污水進口端和 熱空氣進口端;所述低溫板式蒸發裝置為多層板式結構，且主要由多層蒸發板層疊而成，通 過污水預熱組件中的流量控制部件使進入低溫板式蒸發裝置中的污水在多層蒸發板上自上而 下形成連續層流狀液膜，通過空氣預熱組件使進入低溫板式蒸發裝置中的熱空氣在多層蒸發 板間自下而上形成連續上升氣流，所述連續上升氣流與連續層流狀液膜逆流接觸，所述低溫 板式蒸發裝置頂部設有與回收組件連通的熱空氣出口，所述低溫板式蒸發裝置底部設有污水 出口。

　　上述的低溫蒸發高濃度污水的處理裝置中，優選的，所述多層蒸發板設置成促使連續層 流狀液膜以S形方式下行的導向布置方式;所述連續上升氣流則以S形方式上升與連續層流 狀液膜逆流接觸。

　　上述的低溫蒸發高濃度污水的處理裝置中，優選的，所述多層蒸發板中每一層蒸發板的 下表面設置成可促使連續上升氣流形成局部漩渦湍流的凹凸式齒狀或波浪狀結構。

　　上述的低溫蒸發高濃度污水的處理裝置中，優選的，所述多層蒸發板中每一層蒸發板的 一端為固定端，另一端為溢流端，所述溢流端設有一溢流擋板，通過控制溢流擋板的高度或 溢流擋板上開設的溢流孔的高度，使連續層流狀液膜在每一層蒸發板上的液膜厚度呈現自上 往下逐級遞減的形式。

　　上述的低溫蒸發高濃度污水的處理裝置中，優選的，所述多層蒸發板設置成抽屜式組合 模塊結構，每一個抽屜為一個可自由組裝拆卸的組合模塊，每一個抽屜由至少一層蒸發板組 成，多個抽屜上下疊加構成所述多層蒸發板的主體結構。

　　上述的低溫蒸發高濃度污水的處理裝置中，優選的，所述低溫板式蒸發裝置內的容腔被 分隔成蒸發腔和冷凝回收腔，且蒸發腔設于中部，冷凝回收腔設于蒸發腔的外圍，所述污水 進口端直接連通至蒸發腔的頂部;所述低溫板式蒸發裝置頂部設有將冷凝液導流至冷凝回收 腔中的冷凝器。

　　上述的低溫蒸發高濃度污水的處理裝置中，優選的，所述低溫板式蒸發裝置頂部的內表 面設置成圓錐狀，所述冷凝器為水冷式冷凝器，該水冷式冷凝器設于圓錐狀的內表面與低溫 板式蒸發裝置的外壁之間，冷凝回收腔的底部開設有冷凝液出口，冷凝液出口通過管道連通 至一冷凝液儲液池。更優選的，所述冷凝液儲液池主要由回水池和回水降溫后的出水池兩部 分構成，所述出水池通過管道連通至所述水冷式冷凝器的進水口，水冷式冷凝器的出水口及 冷凝液出口均通過管道連通至前述回水池。

　　上述的低溫蒸發高濃度污水的處理裝置中，優選的，所述污水預熱組件和空氣預熱組件 共用一套熱源供給系統，所述熱源供給系統包括加熱裝置和加熱管路，加熱管路中填充傳熱 介質;所述污水預熱組件包括污水預熱池，加熱管路延伸至污水預熱池中供熱，所述加熱管 路還延伸至一加熱水池，所述空氣預熱組件包括鼓風機、空氣輸送管路和空氣流量控制器， 空氣輸送管路延伸至所述加熱水池中給空氣預熱。

　　上述的低溫蒸發高濃度污水的處理裝置中，優選的，所述回收組件包括汽水分離罐、引 風機和尾氣凈化裝置(優選光催化氧化除臭裝置)，且所述熱空氣出口通過管道串聯上汽水分 離罐和引風機后連通至尾氣凈化裝置，所述回收組件與低溫板式蒸發裝置連通形成循環。

　　與現有技術相比，本發明的優點在于：

　　1.本發明的處理裝置中主要利用了低溫高效蒸發技術，其模擬“臺風效應”，利用飽和 水蒸氣遇冷凝結放熱在低溫板式蒸發裝置上方局部區域形成負壓，進而產生一種自然的拉力 使低溫板式蒸發裝置底部的熱空氣源源不斷上升;再通過回收組件的連接，可使熱空氣在低 溫板式蒸發裝置與回收組件之間形成閉環回路，循環往復，從而高效利用空氣余熱，實現低 溫高效蒸發污水中的水分。

　　2.本發明的處理裝置節能環保，通過利用“海水曬鹽”原理，可以在低溫(40℃～60℃) 狀態下蒸發污水，與傳統的高溫(100℃～120℃)蒸餾方法相比，不僅節能，而且環保，冷 凝水中有害物質的含量低，符合國家一級排放標準，不需再次處理即可排放。

　　3.本發明的處理裝置蒸發效率高，通過在優選的技術方案中利用抽屜式蒸發板底部的凹 凸式齒狀或波浪狀結構，使上升氣流遇到阻力而形成局部漩渦式小循環，迫使上升氣流與液 膜多次接觸，顯著提高低溫狀態下的蒸發效率。

　　4.本發明的處理裝置可設計成開放式組合結構，通過采用模塊式設計，使污水預熱組件、 空氣預熱組件、低溫板式蒸發裝置和回收組件等均設置開放式接口，不僅便于各個組件模塊 之間的組裝連接，而且有利于各個組件模塊之間的單獨升級換代。

　　5.本發明處理裝置中的低溫板式蒸發裝置可進一步設計成優選的組合模塊結構，即單個 低溫板式蒸發裝置可根據污水處理量和工藝流程時間長短，以增加或減少抽屜式組合模塊的 數量，另外還可將多個低溫板式蒸發裝置進行并聯，同時分別獨立地進行污水處理，多個低 溫板式蒸發裝置并聯后可迅速增加處理量，提高效率，且當其中一臺低溫板式蒸發裝置在進 行結晶物的清理時，另外的低溫板式蒸發裝置可同時運行，以保證污水處理的連續性，即使 單個模塊出現故障也不影響整個處理裝置的運行。

　　6.本發明處理裝置中的污水預熱組件、空氣預熱組件等使用的熱源均可采用清潔能源， 例如主要是利用生活垃圾填埋場自身產生的沼氣能，開發使用成本低，且能夠減少溫室氣體 直接排放。如果本發明處理裝置用于工業廢水處理領域，則可以利用太陽能或者空氣能作為 主要能源。沼氣能源或者太陽能、空氣能均屬于清潔能源領域，符合國家政策導向，且有利 于環境保護。

　　7.本發明處理裝置的工藝處理過程簡單、投資成本低，能耗低，維護運營簡單方便，經 濟效益較好，處理的污水最終產物是約97%的清水和約3%的結晶物，可實現污染物“零” 排放。
