申請日2010.04.27

　　公開(公告)日2010.09.22

　　IPC分類號F24F5/00

　　摘要

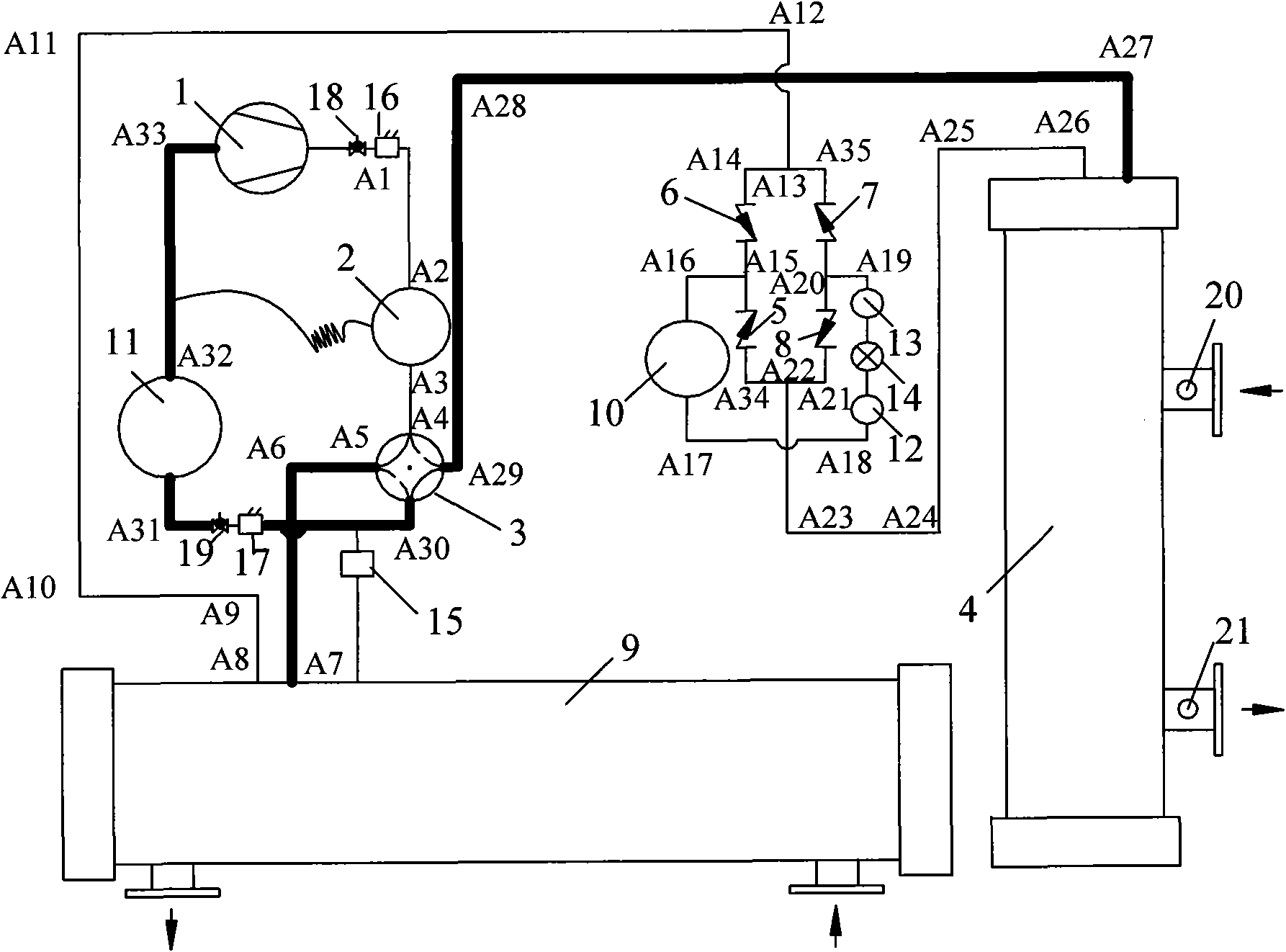

　　本發明公開了一種原生態污水源數碼變?nèi)萘繜岜每照{(diào)系統，其包括壓縮機等元件，壓縮機的排氣端與油分離器相連接，壓縮機的進氣端與氣液分離器的出氣端相連接，氣液分離器的進氣端與四通閥的出氣端連接，高壓針閥和高壓開關在壓縮機與油分離器之間，低壓開關和低壓針閥在氣液分離器和四通閥之間，第一單向閥、第二單向閥、第三單向閥、第四單向閥、第一過濾器、第二過濾器和電子膨脹閥在干式殼管換熱器和滿液式殼管換熱器之間，儲液器在第二單向閥和第一過濾器之間，電子膨脹閥在第一過濾器和第二過濾器之間，滿液式殼管換熱器的進水口與污水水泵連接，滿液式殼管換熱器的出水口與防阻機連接。本發明實現數碼變?nèi)萘空{(diào)節主機冷熱量的輸出。

　　摘要附圖



　　權利要求書

　　1.一種原生態污水源數碼變?nèi)萘繜岜每照{(diào)系統，其特征在于，其包括壓縮機、油分離器、四通閥、干式殼管換熱器、第一單向閥、第二單向閥、第三單向閥、第四單向閥、滿液式殼管換熱器、儲液器、氣液分離器、第一過濾器、第二過濾器、電子膨脹閥、高壓開關、低壓開關、高壓針閥、低壓針閥、空調水泵、污水水泵、冷媒水進水溫度探頭、冷媒水出水溫度探頭、室內機、防阻機，壓縮機的排氣端與油分離器相連接，壓縮機的進氣端與氣液分離器的出氣端相連接，氣液分離器的進氣端與四通閥的出氣端連接，高壓針閥和高壓開關在壓縮機與油分離器之間，低壓開關和低壓針閥在氣液分離器和四通閥之間，第一單向閥、第二單向閥、第三單向閥、第四單向閥、第一過濾器、第二過濾器和電子膨脹閥在干式殼管換熱器和滿液式殼管換熱器之間，儲液器在第二單向閥和第一過濾器之間，電子膨脹閥在第一過濾器和第二過濾器之間，干式殼管換熱器的進水口通過冷媒水進水溫度探頭與空調水泵連接，干式殼管換熱器的出水口通過冷媒水出水溫度探頭與室內機連接，滿液式殼管換熱器的進水口與污水水泵連接，滿液式殼管換熱器的出水口與防阻機連接。

　　說明書

　　原生態污水源數碼變?nèi)萘繜岜每照{(diào)系統

　　技術領域

　　本發明涉及一種空調系統，特別涉及一種原生態污水源數碼變?nèi)萘繜岜每照{(diào)系統。

　　背景技術

　　在當今，可持續發展已經成為熱門話題，環境因素作為可持續發展三要素之一，已引起各個方面的關注。可持續發展意味著維護、合理使用并且提高自然資源利用成本，意味著在發展計劃和政策中納入對環境的關注和考慮。用熱泵系統回收城市污水中的熱能，既開發了一種清潔能源，同時降低了城市廢熱的排放量，又保護了環境。開展城市污水熱能利用技術的研究，是一項具有節能和環保意義的應用技術研究。

　　污水源熱泵是利用城市污水量大、水質穩定、常年溫度在13至25攝氏度等特點，以污水作為熱源進行制冷、制熱循環的一種空調裝置。污水源熱泵具有熱量輸出穩定、COP(Coefficient Of Performance，循環性能系數)值高、換熱效果好、機組結構緊湊等優點，是實現污水資源化的有效途徑。污水源熱泵比燃煤鍋爐環保，污染物的排放比空氣源熱泵減少40%以上，比電供熱減少70%以上。污水源熱泵節省能源，比電鍋爐加熱節省2/3以上的電能，比燃煤鍋爐節省1/2以上的燃料。由于污水源熱泵的熱源溫度全年較為穩定，其制冷、制熱系數比傳統的空氣源熱泵高出40%左右，其運行費用僅為普通中央空調的50%～60%。

　　污水源熱泵空調系統(含水源部分)方式按工藝流程分為開式系統與閉式系統兩大類。開式系統與閉式系統的區別在于污水源水是否直接進入熱泵機組的蒸發器和冷凝器。如果直接進入為開式系統，如果間接通過二次換熱循環熱載體進入為閉式系統。

　　閉式系統的例子如下：以城市原生污水為熱泵冷熱源，由污水防阻機、污水專用管殼式換熱器、熱泵機組進行組合成閉式系統。用污水水泵自污水干渠處取水，經過防阻機連續除污裝置后，污水與中介水經過污水專用換熱器進行熱量交換，經過污水專用換熱器后的污水再次通過防阻機連續除污裝置實現對裝置的在線沖洗后返回污水干渠;冬季的中介水通過中介水泵進入到熱泵機組蒸發器與制冷劑進行熱量傳遞，制冷劑在冷凝器處與末端水進行能量傳遞，則末端水品位提高，實現對用戶的供暖和生活熱水供應;通過閥門切換，夏季的中介水通過中介水泵進入到熱泵機組冷凝器與制冷劑進行熱量傳遞，制冷劑則在蒸發器側與末端水進行能量傳遞，通過末端水循環將冷量釋放給用戶，實現用戶的夏季空調。其中，污水系統、中介水系統和末端水系統總體上組成了污水源熱泵系統。

　　開式系統的例子如下：以江、河、湖水為熱泵的冷源和熱源，由江水防阻機和污水熱泵機組進行組合成開式系統。用水泵自江、河、湖中取水，經過水力連續除污裝置后，進入熱泵機組。在冬季，過濾后的江、河、湖水進入到熱泵機組蒸發器于制冷劑進行熱量傳遞，制冷劑在冷凝器處與末端進行能量傳遞，則末端水品位提高，實現對用戶供暖和生活熱水的供應。通過閥門切換，在夏季，過濾后的江、河、湖水進入到熱泵機組冷凝器進行熱量傳遞，制冷劑則在蒸發器側與末端水進行能量傳遞，通過末端水循環將冷量釋放給用戶。

　　但是，上述的閉式系統和開式系統都不能實現數碼變?nèi)萘空{(diào)節和節能，同時空調熱泵系統的舒適性和節能性大打折扣。

　　發明內容

　　本發明所要解決的技術問題是提供一種原生態污水源數碼變?nèi)萘繜岜每照{(diào)系統，其根據負荷大小自動控制壓縮機的運行數量，從而實現數碼變?nèi)萘空{(diào)節主機冷熱量的輸出。

　　為解決所述技術問題，本發明提供了一種原生態污水源數碼變?nèi)萘繜岜每照{(diào)系統，其特征在于，其包括壓縮機、油分離器、四通閥、干式殼管換熱器、第一單向閥、第二單向閥、第三單向閥、第四單向閥、滿液式殼管換熱器、儲液器、氣液分離器、第一過濾器、第二過濾器、電子膨脹閥、高壓開關、低壓開關、高壓針閥、低壓針閥、空調水泵、污水水泵、冷媒水進水溫度探頭、冷媒水出水溫度探頭、室內機、防阻機，壓縮機的排氣端與油分離器相連接，壓縮機的進氣端與氣液分離器的出氣端相連接，氣液分離器的進氣端與四通閥的出氣端連接，高壓針閥和高壓開關在壓縮機與油分離器之間，低壓開關和低壓針閥在氣液分離器和四通閥之間，第一單向閥、第二單向閥、第三單向閥、第四單向閥、第一過濾器、第二過濾器和電子膨脹閥在干式殼管換熱器和滿液式殼管換熱器之間，儲液器在第二單向閥和第一過濾器之間，電子膨脹閥在第一過濾器和第二過濾器之間，干式殼管換熱器的進水口通過冷媒水進水溫度探頭與空調水泵連接，干式殼管換熱器的出水口通過冷媒水出水溫度探頭與室內機連接，滿液式殼管換熱器的進水口與污水水泵連接，滿液式殼管換熱器的出水口與防阻機連接。

　　本發明的積極進步效果在于：一、本發明原生態污水源數碼變?nèi)萘繜岜每照{(diào)系統是根據負荷大小自動控制壓縮機的運行數量，從而實現數碼變?nèi)萘�。二、本發明原生態污水源數碼變?nèi)萘繜岜每照{(diào)系統采用的是污水通過防阻機直接進入空調熱泵機組，這個污水源熱泵省去了污水源專用換熱器，省去了參與循環的一級水泵和減少了中間環節的換熱溫差的浪費，從而系統的效率更高且更加節能
