申請日2014.01.07

　　公開(公告)日2014.08.13

　　IPC分類號C02F11/18; C02F11/12

　　摘要

　　本實用新型公開了一種城市污水處理廠污泥干燥的雙螺旋污泥干燥機，適用于有飽和蒸汽加熱的城市污泥干化的污泥利用和處置的場合。它包括通過支架安裝固定的上筒體和下筒體，兩個筒體由上下筒體連接軟管連接，筒體內分別平行安裝有旋向相反的左空心螺桿和右空心螺桿，四根螺桿上焊接有空心葉片，皆由四個鏈輪實現同步轉動。本實用新型雙螺旋污泥干燥機可以在實現污泥干燥的同時，干燥污泥的含水率可以通過調節進料速度方便調節，熱效率高，制作難度低，維修維護方便，污泥干燥后即可用于后續綜合利用和安全處置等。

　　權利要求書

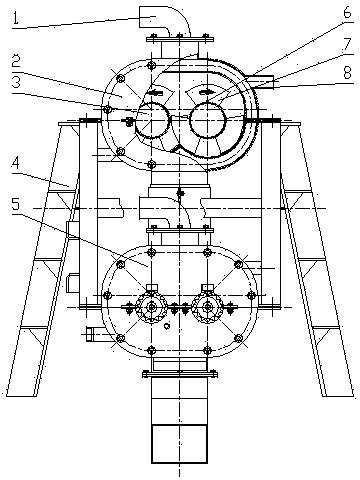

　　1.一種雙螺旋污泥干燥機，其特征在于：它包括通過支架(4)安裝固定的上筒體(2)和下筒體(5)，兩個筒體由上下筒體連接軟管(10)連接，筒體內分別平行安裝有旋向相反的左空心螺桿(3)和右空心螺桿(6)，四根螺桿上焊接有空心葉片(7)，皆由四個鏈輪(17)實現同步轉動，上筒體(2)內的螺桿和下筒體(5)內的螺桿的旋向相反;

　　上筒體(2)一端頂部設有污泥進料斗(14)，下筒體(5)一端底部設有污泥成品出口(18);

　　上筒體(2)和下筒體(5)為夾層結構，筒體的兩端筒壁上分別設有過飽和加熱蒸汽殼體進汽口(8)、殼體出汽口(12)，及夾層冷凝水出口(11)連通夾層;

　　上筒體(2)和下筒體(5)的筒體兩端分別設有軸端進汽口(16)、軸端出汽口(13)及筒體廢氣出口(1)。

　　2.如權利要求1所述的雙螺旋污泥干燥機，其特征在于：左空心螺桿(3)和左空心螺桿(6)分別通過滾動軸承(15)與銅套軸承(9)支承。

　　說明書

　　雙螺旋污泥干燥機

　　技術領域

　　本實用新型涉及一種城市污水處理廠污泥干燥的裝置，適用于有飽和蒸汽加熱的城市污泥干化的污泥利用和處置的場合。

　　背景技術

　　已知的污泥干燥機主要是借助燃煤產生的高溫尾汽或用飽和蒸汽和導熱油傳導的熱源，用高溫爐汽加熱容易造成粉塵爆炸，而使用過飽和水蒸汽加熱的優勢很明顯：加熱溫度相對低，不會導致粉塵爆炸，尾汽處理量少，熱焓值高。

　　目前，現有的心槳葉式污泥干燥機在結構上存在很多不足，它由不銹鋼焊接而成的空心殼體，通過空心螺桿實現污泥的輸送和攪拌，空心殼體和空心螺桿內部都充滿過飽和蒸汽作為加熱熱源，對污泥進行加熱脫水。該類干燥機單段干燥行程長，使螺桿制作和安裝的工藝難度高，成本高;螺桿導程不變，剪切輸送速率無變化;加熱過飽和蒸汽只能一端進，另一端出，加熱行程長，溫度梯度過大，傳熱效果不理想。

　　發明內容

　　本實用新型的目的是為了克服現有技術的缺點，提供一種節能高效的雙螺旋污泥干燥機。

　　本實用新型的目的是通過如下途徑實現的：一種雙螺旋污泥干燥機，它包括通過支架安裝固定的上筒體和下筒體，兩個筒體由上下筒體連接軟管連接，筒體內分別平行安裝有旋向相反的左空心螺桿和右空心螺桿，四根螺桿上焊接有空心葉片，皆由四個鏈輪實現同步轉動，上筒體內的螺桿和下筒體內的螺桿的旋向相反;上筒體一端頂部設有污泥進料斗，下筒體一端底部設有污泥成品出口;上筒體和下筒體為夾層結構，筒體的兩端筒壁上分別設有過飽和加熱蒸汽殼體進汽口、殼體出汽口，及夾層冷凝水出口連通夾層;上筒體和下筒體的筒體兩端分別設有軸端進汽口、軸端出汽口及筒體廢氣出口。左空心螺桿和左空心螺桿分別通過滾動軸承與銅套軸承支承。

　　本實用新型雙螺旋污泥干燥機可以在實現污泥干燥的同時，干燥污泥的含水率可以通過調節進料速度方便調節，熱效率高，制作難度低，維修維護方便，污泥干燥后即可用于后續綜合利用和安全處置等。
