申請日2014.01.07

　　公開(公告)日2015.08.05

　　IPC分類號B01D36/00; B01D53/14; C02F1/40

　　摘要

　　本發明公開了一種破乳分離水處理系統及方法，該破乳分離水處理系統包括第一耐腐蝕自吸泵、第一計量泵、破乳劑儲罐、第一管道靜態混合器、第二計量泵、助破乳劑儲罐、第二管道靜態混合器、油水分離槽、自吸式無堵塞排污泵、過濾池、氣動隔膜泵、自吸式離心清水泵、油沫收集罐、除臭劑儲罐、隔膜泵和板框式壓濾機。本發明一種破乳分離水處理系統及方法，用于對集水池中的廢液進行再處理，從而使得再循環利用的集水池溶液可溶解廢氣中的雜質等污物能力提高，進一步提高廢氣噴淋處理效率，最終使得由煙倉排出的廢氣不僅達到排放標準，而且低于國標排放標準的1/10。

　　權利要求書

　　1.一種破乳分離水處理系統，其特征在于：包括第一耐腐蝕自吸泵(100)、第一計量泵(101)、破乳劑儲罐(102)、第一管道靜態混合器(103)、第二計量泵(104)、助破乳劑儲罐(105)、第二管道靜態混合器(106)、油水分離槽(107)、自吸式無堵塞排污泵(108)、過濾池(109)、氣動隔膜泵(110)、自吸式離心清水泵(111)、油沫收集罐(112)、除臭劑儲罐(113)、隔膜泵(114)和板框式壓濾機(115);所述第一耐腐蝕自吸泵(100)通過管道與集水池連接，破乳劑儲罐(102)連接第一計量泵(101)一端，第一計量泵(101)另一端連接第一管道靜態混合器(103)一端，第一耐腐蝕自吸泵(100)輸出端也連接第一管道靜態混合器(103)同一端;助破乳劑儲罐(105)連接第二計量泵(104)一端，第二計量泵(104)另一端連接第二管道靜態混合器(106)一端，第一管道靜態混合器(103)其另一端連接第二管道靜態混合器(106)同一端，第二管道靜態混合器(106)另一端連接油水分離槽(107);油水分離槽(107)連接自吸式無堵塞排污泵(108)，自吸式無堵塞排污泵(108)通過管道與過濾池(109)連接;油水分離槽(107)通過管道連接油沫收集罐(112)，油沫收集罐(112)上設置有油渣排出口，且油沫收集罐(112)還通過管道與集水池連接;氣動隔膜泵(110)兩端分別通過管道連接過濾池(109)和板框式壓濾機(115);自吸式離心清水泵(111)兩端分別通過管道連接過濾池(109)和油水分離槽(107);油水分離槽(107)還通過管道連接除臭劑儲罐(113)，除臭劑儲罐(113)另一端連接隔膜泵(114)輸入端;上述油水分離槽(107)上還設置有與自來水管道連接的接口。

　　2.一種如權利要求1所述的破乳分離水處理系統的破乳分離水處理方法，其特征在于：集水池中的污水經第一耐腐蝕自吸泵(100)泵入后，與破乳劑通過第一管道靜態混合器(103)充分混合后再通過第二管道靜態混合器(106)與助破乳劑充分混合進入油水分離槽(107)內，在油水分離槽(107)內加入適量的自來水以助于發生水處理化學反應實現油水分離，反應后的油水分離后，油沫存至油沫收集罐(112)中，油渣通過其油渣排出口排出而水則回流至集水池中以進行再次利用;在油水分離槽(107)中含有雜質等污染物的水則通過自吸式無堵塞排污泵(108)泵入過濾池(109)中過濾，過濾出的過濾清水再通過自吸式離心清水泵(111)泵入油水分離槽(107)中再利用;過濾池(109)中過濾出的含水沉淀物則通過氣動隔膜泵(110)泵入板框式壓濾機(115)中進行人工去渣處理，板框式壓濾機(115)中過濾出的水再回流至過濾池(109)中;上述過程進行多次循環，最終污水在破乳分離的同時，通過除臭劑儲罐(113)中的除臭劑在油水分離槽(107)中去臭味;未完全分離的污水通過第二耐腐蝕自吸泵(116)泵入集水池中再循環處理。

　　說明書

　　一種破乳分離水處理系統及方法

　　技術領域

　　本發明涉及污水處理技術領域，具體涉及一種破乳分離水處理系統及該系統的水 處理方法。

　　背景技術

　　工業化生產排放的大量廢氣等污染源目前通常采用如附圖1所示的處理方法來處 理，廢氣污染源通過風機吸入噴淋塔內，經過四級噴淋塔處理后，再經由活性碳吸附處理 后由煙倉排出，上述噴淋塔中噴淋過廢氣的廢液收集在集水池中，集水池中廢液可再利用 用于噴淋塔中。而在實際處理過程中，由于集水池中廢液可溶解廢氣中的雜質等污物有限， 上述處理方法中由煙倉排出的廢氣仍然無法達到排放標準，排放后的廢氣仍然會對環境造 成污染，對人體健康產生不良影響。因此，為進一步提高廢氣噴淋處理效率，本發明提出 一種破乳分離水處理系統及該系統的水處理方法，對集水池中的廢液進行再處理，從而使 得再循環利用的集水池溶液可溶解廢氣中的雜質等污物能力提高，最終使得由煙倉排出的 廢氣不僅達到排放標準，而且低于國標排放標準的1/10。

　　發明內容

　　針對現有技術的不足，本發明旨在提供一種對集水池中的廢液進行再處理，從而 使得再循環利用的集水池溶液可溶解廢氣中的雜質等污物能力提高，最終使得由煙倉排出 的廢氣不僅達到排放標準，而且低于國標排放標準的1/10的破乳分離水處理系統及該系 統的水處理方法。

　　為實現上述目的，本發明采用如下技術方案：

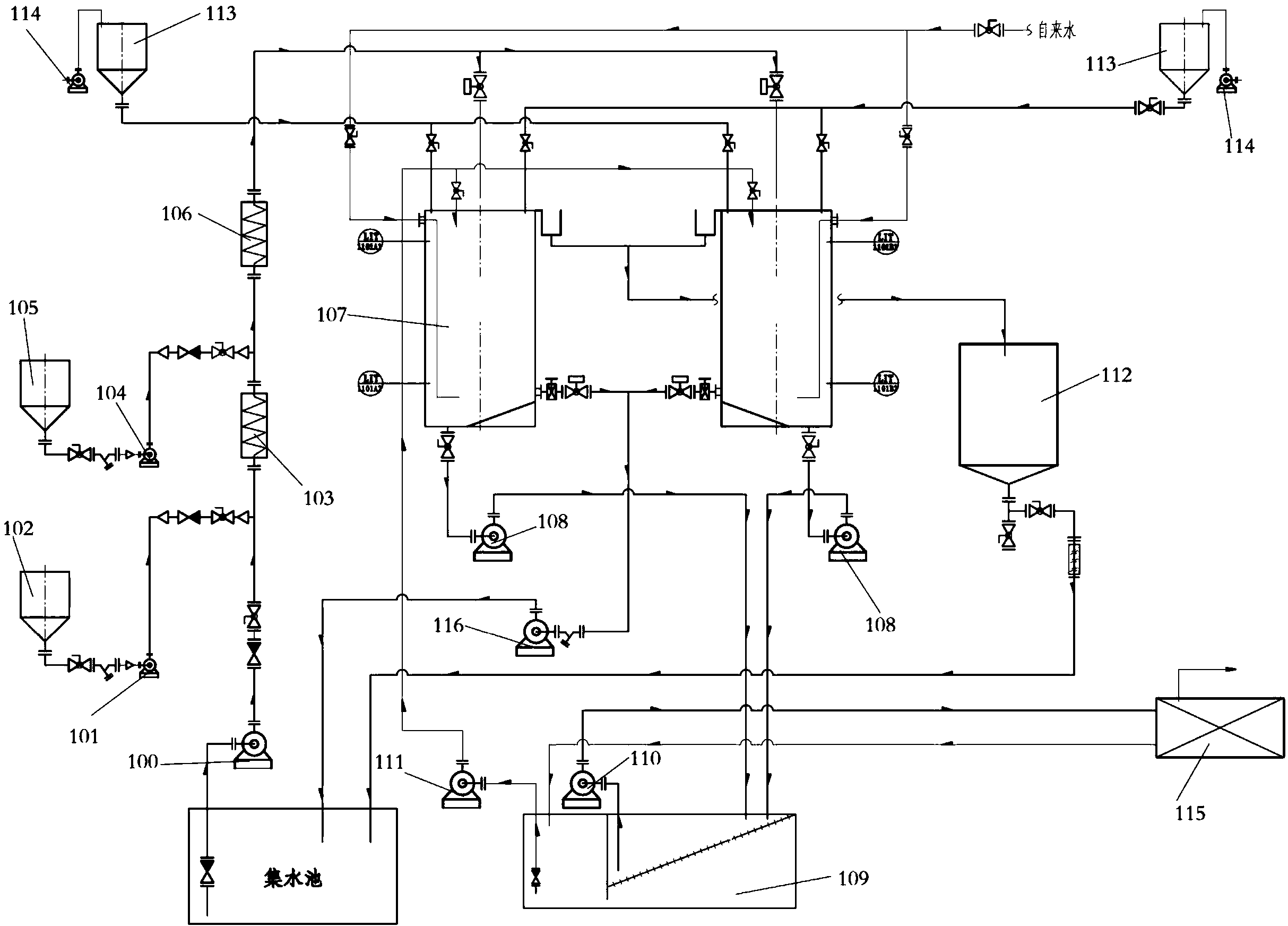

　　一種破乳分離水處理系統，包括第一耐腐蝕自吸泵、第一計量泵、破乳劑儲罐、第一管道 靜態混合器、第二計量泵、助破乳劑儲罐、第二管道靜態混合器、油水分離槽、自吸式無 堵塞排污泵、過濾池、氣動隔膜泵、自吸式離心清水泵、油沫收集罐、除臭劑儲罐、隔膜 泵和板框式壓濾機;所述第一耐腐蝕自吸泵通過管道與集水池連接，破乳劑儲罐連接第一 計量泵一端，第一計量泵另一端連接第一管道靜態混合器一端，第一耐腐蝕自吸泵輸出端 也連接第一管道靜態混合器同一端;助破乳劑儲罐連接第二計量泵一端，第二計量泵另一 端連接第二管道靜態混合器一端，第一管道靜態混合器其另一端連接第二管道靜態混合器 同一端，第二管道靜態混合器另一端連接油水分離槽;油水分離槽連接自吸式無堵塞排污 泵，自吸式無堵塞排污泵通過管道與過濾池連接;油水分離槽通過管道連接油沫收集罐， 油沫收集罐上設置有油渣排出口，且油沫收集罐還通過管道與集水池連接;氣動隔膜泵兩 端分別通過管道連接過濾池和板框式壓濾機;自吸式離心清水泵兩端分別通過管道連接過 濾池和油水分離槽;油水分離槽還通過管道連接除臭劑儲罐，除臭劑儲罐另一端連接隔膜 泵輸入端;上述油水分離槽上還設置有與自來水管道連接的接口。

　　一種破乳分離水處理方法，集水池中的污水經第一耐腐蝕自吸泵泵入后，與破乳 劑通過第一管道靜態混合器充分混合后再通過第二管道靜態混合器與助破乳劑充分混合 進入油水分離槽內，在油水分離槽內加入適量的自來水以助于發生水處理化學反應實現油 水分離，反應后的油水分離后，油沫存至油沫收集罐中，油渣通過其油渣排出口排出而水 則回流至集水池中以進行再次利用;在油水分離槽中含有雜質等污染物的水則通過自吸式 無堵塞排污泵泵入過濾池中過濾，過濾出的過濾清水再通過自吸式離心清水泵泵入油水分 離槽中再利用;過濾池中過濾出的含水沉淀物則通過氣動隔膜泵泵入板框式壓濾機中進行 人工去渣處理，板框式壓濾機中過濾出的水再回流至過濾池中;上述過程可多次循環進行， 最終污水在破乳分離的同時，通過除臭劑儲罐中的除臭劑在油水分離槽中去臭味;未完全 分離的污水也可通過第二耐腐蝕自吸泵泵入集水池中再循環處理。

　　本發明具有如下有益效果：

　　本發明一種破乳分離水處理系統及方法，用于對集水池中的廢液進行再處理，從而使得再 循環利用的集水池溶液可溶解廢氣中的雜質等污物能力提高，進一步提高廢氣噴淋處理效 率，最終使得由煙倉排出的廢氣不僅達到排放標準，而且低于國標排放標準的1/10，解 決了現有廢氣處理方法在實際處理過程中，由于集水池中廢液可溶解廢氣中的雜質等污物 有限，由煙倉排出的廢氣仍然無法達到排放標準，排放后的廢氣仍然會對環境造成污染， 對人體健康產生不良影響的技術問題。
