申請日2010.04.27

　　公開(公告)日2010.12.29

　　IPC分類號C02F9/04; C02F103/16; C02F101/22; C02F1/42

　　摘要

　　一種含鉻廢水處理系統，包括粗化槽(1)、清洗槽(2)、第一強酸型陽離子樹脂交換柱(5)、第一大孔弱堿型陰離子樹脂交換柱(6)、第二大孔弱堿型陰離子樹脂交換柱(7)和第二強酸型陽離子樹脂交換柱(8)。本實用新型的含鉻廢水處理系統巧妙地設置連接各離子樹脂交換柱的循環管路，可以實現含鉻酸堿廢水循環處理，進一步提高處理效能，在處理過程中，回收貴重的鉻金屬成分，顯著降低電鍍成本。

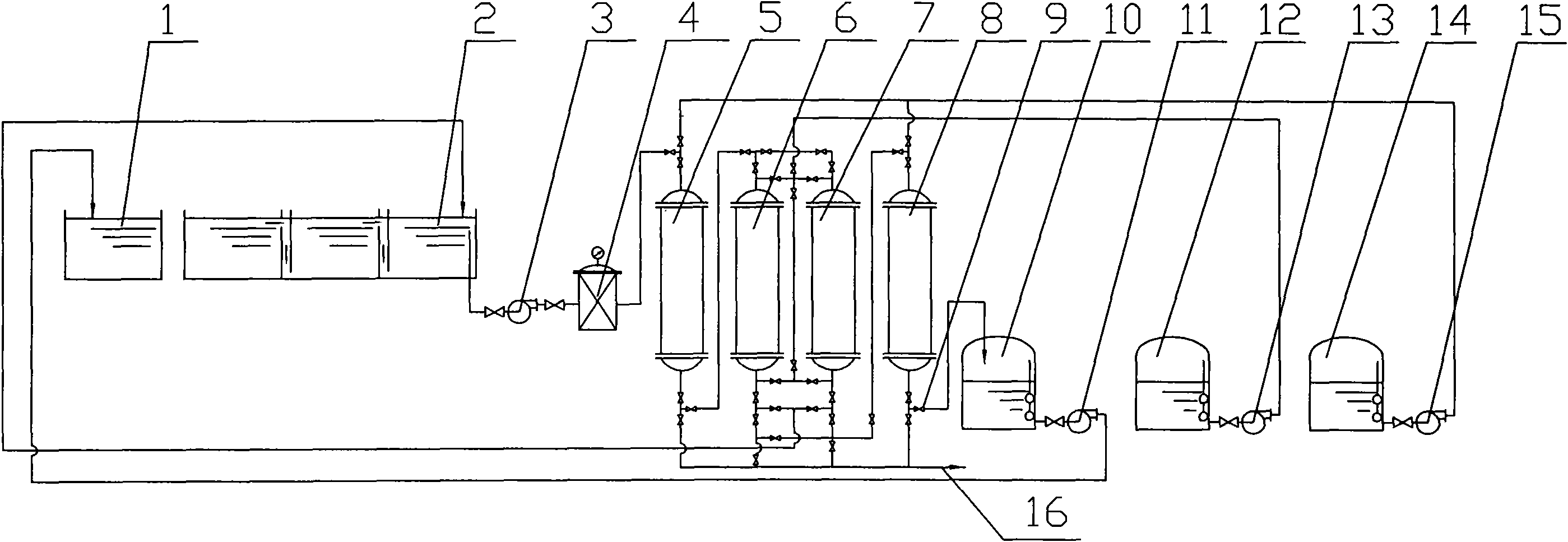

　　摘要附圖



　　權利要求書

　　1.一種含鉻廢水處理系統，包括粗化槽(1)、清洗槽(2)、第一強酸型陽離子樹脂交換柱(5)、第一大孔弱堿型陰離子樹脂交換柱(6)、第二大孔弱堿型陰離子樹脂交換柱(7)和第二強酸型陽離子樹脂交換柱(8)，其特征是所述清洗槽(2)通過第一增壓泵(3)連接精密過濾器(4)，精密過濾器(4)連接第一強酸型陽離子樹脂交換柱(5)的進水口，第一強酸型陽離子樹脂交換柱(5)的出水口分別連接第一大孔弱堿型陰離子樹脂交換柱(6)和第二大孔弱堿型陰離子樹脂交換柱(7)的進水口，第一大孔弱堿型陰離子樹脂交換柱(6)和第二大孔弱堿型陰離子樹脂交換柱(7)的出水口分別連接清洗槽(2)，第二強酸型陽離子樹脂交換柱(8)的出水口連接脫鈉液收集箱(10)，脫鈉液收集箱(10)的排水口通過第二增壓泵(11)連接粗化槽(1)。

　　2.根據權利要求1所述的含鉻廢水處理系統，其特征是所述第二強酸型陽離子樹脂交換柱(8)的出水口通過再生清洗液排洗管(9)連接脫鈉液收集箱(10)。

　　3.根據權利要求1所述的含鉻廢水處理系統，其特征是所述第一大孔弱堿型陰離子樹脂交換柱(6)和第二大孔弱堿型陰離子樹脂交換柱(7)的進水口通過第三增壓泵(13)連接陰離子樹脂再生液水箱(12)。

　　4.根據權利要求1所述的含鉻廢水處理系統，其特征是所述第一強酸型陽離子樹脂交換柱(5)和第二強酸型陽離子樹脂交換柱(8)的進水口通過第四增壓泵(15)連接陽離子樹脂再生液水箱(14)。

　　5.根據權利要求1所述的含鉻廢水處理系統，其特征是所述第一強酸型陽離子樹脂交換柱(5)、第一大孔弱堿型陰離子樹脂交換柱(6)、第二大孔弱堿型陰離子樹脂交換柱(7)和第二強酸型陽離子樹脂交換柱(8)的出水口均連接酸堿廢水循環處理管路(16)。

　　6.根據權利要求1所述的含鉻廢水處理系統，其特征是所述第一強酸型陽離子樹脂交換柱(5)、第一大孔弱堿型陰離子樹脂交換柱(6)、第二大孔弱堿型陰離子樹脂交換柱(7)或第二強酸型陽離子樹脂交換柱(8)主要由排氣口(01)、進水口(02)、上布水系統(03)、下布水系統(06)和出水口(07)組成，排氣口(01)和進水口(02)設置在上布水系統(03)上，出水口(07)位于下布水系統(06)底部。

　　7.根據權利要求6所述的含鉻廢水處理系統，其特征是所述第一強酸型陽離子樹脂交換柱(5)、第一大孔弱堿型陰離子樹脂交換柱(6)、第二大孔弱堿型陰離子樹脂交換柱(7)或第二強酸型陽離子樹脂交換柱(8)側部設有再生液入口管(04)和視鏡(05)。

　　說明書

　　含鉻廢水處理系統

　　技術領域

　　本實用新型屬于水處理技術領域，具體涉及一種含鉻廢水處理系統。

　　背景技術

　　電鍍廢水對環境的污染是長期以來制約電鍍企業發展的一大難題，由于電鍍廢水中含有難以徹底清除的重金屬，排放以后，對水體、自然界以及人類的危害非常大。解決電鍍廢水對環境污染的最根本辦法，就是實現電鍍廢水的全部循環利用，達到零排放。

　　粗化和電鍍鉻清洗水來源于電鍍粗化和電鍍鉻清洗工序，其主要成分含量為硫酸;六價鉻離子;少量工藝雜質、懸浮物等。處理的主要方法包括廢水均質、過濾、陽離子樹脂保護、陰離子樹脂吸附、陽離子樹脂脫鈉等工藝。

　　發明內容

　　本實用新型的目的在于提供一種含鉻廢水處理系統，可有效去除粗化和電鍍鉻清洗水中的硫酸和六價鉻離子，并可實現清洗水的循環使用。

　　本實用新型的技術方案是：

　　一種含鉻廢水處理系統，包括粗化槽、清洗槽、第一強酸型陽離子樹脂交換柱、第一大孔弱堿型陰離子樹脂交換柱、第二大孔弱堿型陰離子樹脂交換柱和第二強酸型陽離子樹脂交換柱，所述清洗槽通過第一增壓泵連接精密過濾器，精密過濾器連接第一強酸型陽離子樹脂交換柱的進水口，第一強酸型陽離子樹脂交換柱的出水口分別連接第一大孔弱堿型陰離子樹脂交換柱和第二大孔弱堿型陰離子樹脂交換柱的進水口，第一大孔弱堿型陰離子樹脂交換柱和第二大孔弱堿型陰離子樹脂交換柱的出水口分別連接清洗槽，第二強酸型陽離子樹脂交換柱的出水口連接脫鈉液收集箱，脫鈉液收集箱的排水口通過第二增壓泵連接粗化槽。

　　所述第二強酸型陽離子樹脂交換柱的出水口通過再生清洗液排洗管連接脫鈉液收集箱。所述第一大孔弱堿型陰離子樹脂交換柱和第二大孔弱堿型陰離子樹脂交換柱的進水口通過第三增壓泵連接陰離子樹脂再生液水箱。

　　所述第一強酸型陽離子樹脂交換柱和第二強酸型陽離子樹脂交換柱的進水口通過第四增壓泵連接陽離子樹脂再生液水箱。所述第一強酸型陽離子樹脂交換柱、第一大孔弱堿型陰離子樹脂交換柱、第二大孔弱堿型陰離子樹脂交換柱和第二強酸型陽離子樹脂交換柱的出水口均連接酸堿廢水循環處理管路。

　　所述第一強酸型陽離子樹脂交換柱、第一大孔弱堿型陰離子樹脂交換柱、第二大孔弱堿型陰離子樹脂交換柱或第二強酸型陽離子樹脂交換柱主要由排氣口、進水口、上布水系統、下布水系統和出水口組成，排氣口和進水口設置在上布水系統上，出水口位于下布水系統底部。所述第一強酸型陽離子樹脂交換柱、第一大孔弱堿型陰離子樹脂交換柱、第二大孔弱堿型陰離子樹脂交換柱或第二強酸型陽離子樹脂交換柱側部設有再生液入口管和視鏡。

　　本實用新型的有益效果是：

　　本實用新型的含鉻廢水處理系統充分發揮陰、陽離子樹脂交換柱的優越性，吸附含鉻廢水，不僅有較高的吸附容量，同時還具有易被OH-洗脫再生的功效，并且有耐鉻酸氧化和在酸堿條件下經受頻繁膨脹、收縮而不碎裂的特性。本實用新型的堿性陰離子樹脂具有較高的吸附容量和良好的再生性能，特別是大孔弱堿性樹脂，適合用于含鉻廢水處理。

　　另外，本實用新型的含鉻廢水處理系統巧妙地設置連接各離子樹脂交換柱的循環管路，可以實現含鉻廢水循環處理，進一步提高處理效能，在處理過程中，回收貴重的鉻金屬成分，顯著降低電鍍成本。
