申請日2014.01.06

　　公開(公告)日2014.04.09

　　IPC分類號F25B30/04; F25B27/02

　　摘要

　　本發明提出了一種針對廢水源和工藝用水均不連續的余熱回收系統，包括吸收式熱泵、前儲水罐、過濾裝置、后儲水罐、水泵、增壓泵以及兩個板式換熱裝置，其中非連續的印染廠廢熱水通過前儲水罐和過濾裝置后，與第一板式換熱裝置相連，經過第一板式換熱裝置后，輸出至第二板式換熱裝置，之后再次換熱后變?yōu)榈蜏貜U水，自來水經過吸收式熱泵的蒸發器、水泵和板式換熱裝置形成循環水，低溫清水經過增壓泵后，經過第一板式換熱裝置進行一次升溫后，再通過吸收式熱泵進行吸熱后，由冷凝器部分輸出，輸出的高溫清水經過后儲水罐供給用戶，以滿足用戶所需工藝要求，本發明所述系統具有廢熱水利用連續，且熱能回收利用效率高，節能減排等優點。

　　權利要求書

　　1.一種針對廢水源和工藝用水均不連續的余熱回收系統，其特征在于： 包括吸收式熱泵、前儲水罐、過濾裝置、后儲水罐、水泵、增壓泵、第一板 式換熱裝置以及第二板式換熱裝置，其中吸收式熱泵分為發生器部分、蒸發 器部分、吸收器部分以及冷凝器部分，發生器部分的輸入為印染廠外接蒸汽， 輸出為冷凝水;蒸發器部分的輸出與第二板式換熱裝置相連，蒸發器部分的 輸入為自來水，自來水通過吸收式熱泵的蒸發器、水泵以及第二板式換熱裝 置形成循環水，該循環水從第二板式換熱裝置吸熱，將熱量帶入蒸發器后釋 放熱量，然后再回到第二板式換熱裝置吸熱;印染廠的廢熱水通過前儲水罐 存儲后，變?yōu)檫B續的廢熱水，再經過過濾裝置濾除雜質后，作為第一板式換 熱裝置的輸入，第一板式換熱裝置輸出的降溫后的廢熱水作為第二板式換熱 裝置的輸入，進行二次換熱后變?yōu)榈蜏氐膹U熱水排出，即廢熱水通過前儲水 罐和過濾裝置后經過兩個板式換熱裝置后，其熱量不斷被吸收，在經過第二 板式換熱裝置后釋放到蒸發器中，這些熱量通過吸收式熱泵用來加熱進入吸 收器的低溫清水;低溫清水通過增壓泵后，經過第一板式換熱裝置進行一次 升溫，然后作為吸收式熱泵的吸收器部分的輸入，吸收器部分的輸出與冷凝 器的輸入相連;一次升溫后的清水經過吸收式熱泵換熱后，作為冷凝器的輸 出，變?yōu)槎�次升溫后的清水，之后再�?jīng)過后儲水罐后，供給用戶，以滿足用 戶生產對用水不連續的要求。

　　說明書

　　一種針對廢水源和工藝用水均不連續的余熱回收系統

　　技術領域

　　本發明涉及一種印染廠余熱回收裝置，尤其涉及一種針對廢水源和工藝 用水均不連續的余熱回收系統。

　　背景技術

　　印染廠低溫廢水通過處理系統或直接排放形成巨大的熱能損失，使印染 廠能量利用率低下，不僅造成大量能源浪費，同時也嚴重地污染了環境。印 染廠的廢水排放，是我國乃至世界普遍存在的問題。然而，隨著熱泵技術的 發展，特別是大型高溫水源熱泵的問世，使得印染廠低溫廢水余熱回收將成 為可能。另外，吸收式熱泵式是依靠驅動熱源運行，吸收低溫熱源水的溫度 將其轉移給中溫水的設備，在機組運行時是連續不斷地吸收低溫熱源的溫度 的，但是當?shù)蜏責嵩此�出現斷流時，也就是不能連續提供熱量，而此時的機 組仍然在不斷吸熱，那么吸收式熱泵低溫進水口前端的換熱器的溫度就會急 劇下降，直至管內殘留的水結冰，水結成冰后體積會變大，從而撐破低溫換 熱裝置，整個系統癱瘓，而且目前的印染廠中的廢熱水存在非連續且含有大 量雜質的問題，極大影響著板式換熱器的效率，難以滿足用戶對熱水不連續 的需求。

　　發明內容

　　本發明的技術解決問題是：針對現有技術中用水所需不連續且廢熱水含 雜質的問題，提供了一種針對廢水源和工藝用水均不連續的余熱回收系統。

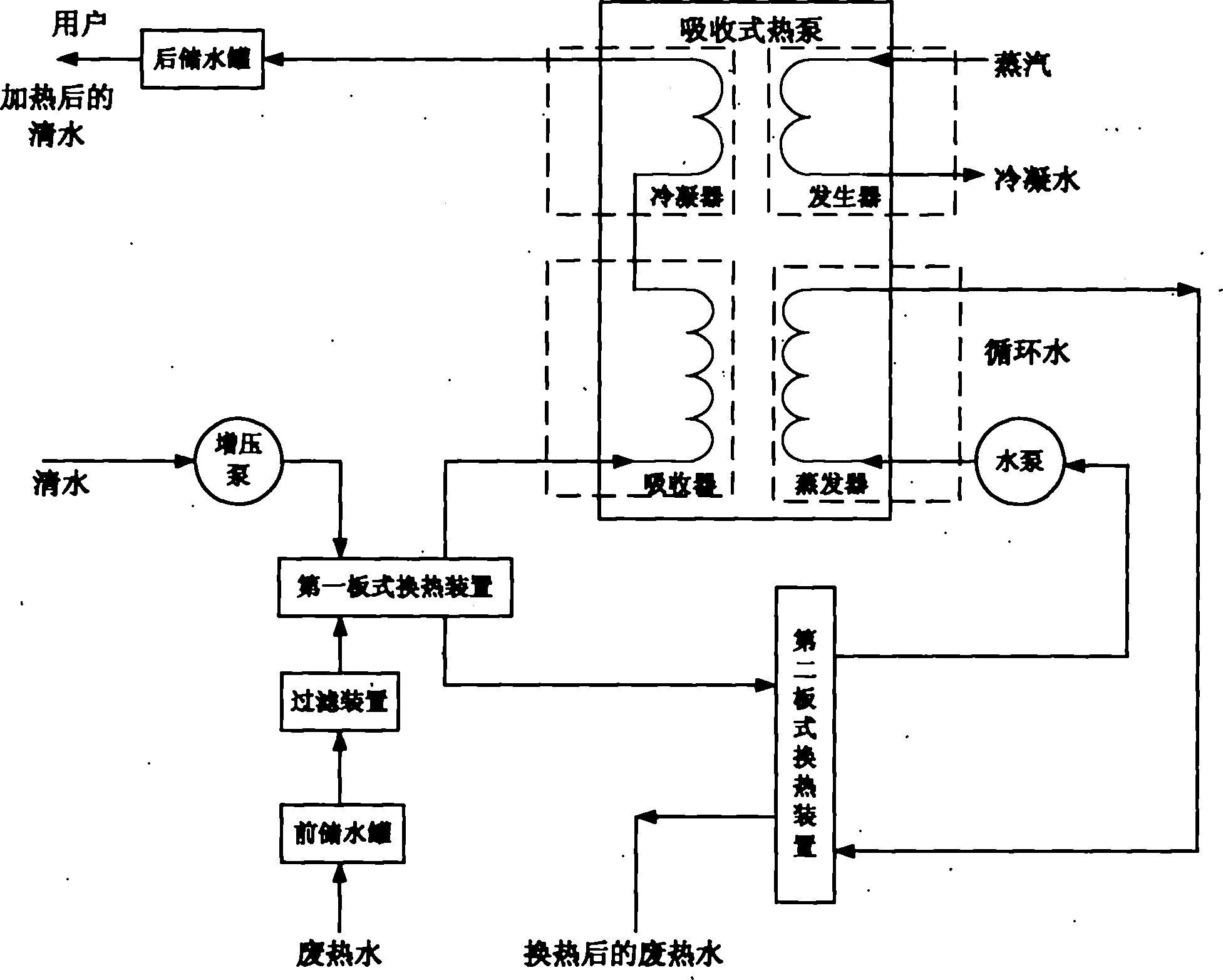

　　本發明的技術解決方案為：一種針對廢水源和工藝用水均不連續的余熱 回收系統，包括吸收式熱泵、前儲水罐、過濾裝置、后儲水罐、水泵、增壓 泵、第一板式換熱裝置以及第二板式換熱裝置，其中吸收式熱泵分為發生器 部分、蒸發器部分、吸收器部分以及冷凝器部分，發生器部分的輸入為印染 廠外接蒸汽，輸出為冷凝水;蒸發器部分的輸出與第二板式換熱裝置相連， 蒸發器部分的輸入為自來水，自來水通過吸收式熱泵的蒸發器、水泵以及第 二板式換熱裝置形成循環水，該循環水從第二板式換熱裝置吸熱，將熱量帶 入蒸發器后釋放熱量，然后再回到第二板式換熱裝置吸熱;印染廠的廢熱水 通過前儲水罐存儲后，變?yōu)檫B續的廢熱水，再經過過濾裝置濾除雜質后，作 為第一板式換熱裝置的輸入，第一板式換熱裝置輸出的降溫后的廢熱水作為 第二板式換熱裝置的輸入，進行二次換熱后變?yōu)榈蜏氐膹U熱水排出，即廢熱 水通過前儲水罐和過濾裝置后經過兩個板式換熱裝置后，其熱量不斷被吸 收，在經過第二板式換熱裝置后釋放到蒸發器中，這些熱量通過吸收式熱泵 用來加熱進入吸收器的低溫清水;低溫清水通過增壓泵后，經過第一板式換 熱裝置進行一次升溫，然后作為吸收式熱泵的吸收器部分的輸入，吸收器部 分的輸出與冷凝器的輸入相連;一次升溫后的清水經過吸收式熱泵換熱后， 作為冷凝器的輸出，變?yōu)槎�次升溫后的清水，之后再�?jīng)過后儲水罐后，供給 用戶，以滿足用戶生產對用水不連續的要求，節約了這部分清水溫升所需要 消耗的蒸汽，達到節能的目的。

　　本發明與現有技術相比的優點在于：本發明通過吸收式熱泵的熱交換方 式實現余熱回收，回收印染廠廢熱水，廢熱水通過前儲水罐將廢熱水變?yōu)檫B 續，然后經過過濾裝置可以將大量雜質濾除，提高了兩個板式換熱器的換熱 效率，同時利用后儲水罐的儲水功能，以滿足用戶對生產工藝用水不連續的 需求，整套系統通過兩個板式換熱裝置實現了廢水的充分回收利用和供熱， 對清水進行二次升溫，提高廢水利用率，有效節約能源。
