申請日2014.01.06
公開(公告)日2014.04.02
IPC分類號C02F9/06
摘要
本發明涉及一種工業污水處理方法及裝置，包括：廢水中加入酸，使pH值為2～3;對廢水進行電芬頓反應，加以電流2.5～4.5A、電壓90～120V，反應20～40min;加入雙氧水混合，雙氧水的添加量為廢水COD濃度的0.5～2倍，雙氧水的濃度為25～35%;先后加入堿和絮凝劑，使廢水的pH值為8～9，絮凝劑的添加量為廢水體積的0.02～0.3‰;沉淀、過濾后加入次氯酸鈉混合，次氯酸鈉的添加量為廢水體積的0.5～1‰，次氯酸鈉的濃度為20～30%。本發明通過化學、電催化的作用，破除分解污水中絡合物、分解氰化物;COD去除率大于50%;氰化物含量去除率大于96%;氨氮去除率大于60%。
權利要求書
1. 一種工業污水處理方法，其特征在于：該方法包括：
(1)、向尚未處理過的廢水中加入酸，調節使廢水的pH值為2~3;
(2)、對酸化后的廢水進行電芬頓反應，加以電流2.5~4.5A、電壓90~120V，反應20~40min;
(3)、向反應后的廢水中加入雙氧水并充分混合，雙氧水的添加量為廢水COD濃度的0.5~2倍，雙氧水的濃度為25~35%;
(4)、向氧化后的廢水中先后加入堿和絮凝劑，先調節使廢水的pH值為8 ~9，絮凝劑的添加量為廢水體積的0.02~0.3‰;
(5)、對絮凝后的廢水進行沉淀、過濾后加入次氯酸鈉并充分混合，次氯酸鈉的添加量為廢水體積的0.5~1‰，次氯酸鈉的濃度為20~30%。
2. 根據權利要求1所述的一種工業污水處理方法，其特征在于：在(3)中，向廢水中加入雙氧水的同時進行曝氣，氧化后的廢水再次進行曝氣20~40min。
3. 根據權利要求1所述的一種工業污水處理方法，其特征在于：在(4)中，絮凝劑為生物高分子材料PGA或PAM。
4. 根據權利要求1所述的一種工業污水處理方法，其特征在于：在(5)中，絮凝后的廢水通過斜板進行沉淀、過濾。
5. 根據權利要求1所述的一種工業污水處理方法，其特征在于：在(5)中，向廢水中加入次氯酸鈉的同時進行曝氣，氧化后的廢水再次進行曝氣20~30min。
6. 一種工業污水處理一體機裝置，其特征在于：包括依次設置的pH調節裝置、電芬頓裝置、氧化吹脫裝置、絮凝裝置、沉淀裝置以及脫氮裝置，上述各裝置之間通過出水管相連通，所述的pH調節裝置連通污水進水管;所述的pH調節裝置包括pH調節槽、用于向所述的pH調節槽內添加酸的酸加藥系統;所述的氧化吹脫裝置包括氧化吹脫槽、用于向所述的氧化吹脫槽內添加雙氧水的雙氧水加藥系統;所述的絮凝裝置包括第一絮凝槽、第二絮凝槽、用于相所述的第一絮凝槽內添加堿的堿加藥系統以及用于向第二絮凝槽內添加絮凝劑的絮凝劑加藥系統;所述的脫氮裝置包括脫氮槽、用于向所述的脫氮槽內添加次氯酸鈉的次氯酸鈉加藥系統。
7. 根據權利要求6所述的一種工業污水處理一體機裝置，其特征在于：所述的pH調節槽、氧化吹脫裝置、絮凝裝置、脫氮裝置的底部均設置有曝氣裝置。
8. 根據權利要求6或7所述的一種工業污水處理一體機裝置，其特征在于：所述的氧化吹脫槽包括依次設置的第一氧化吹脫槽、第二氧化吹脫槽，所述的雙氧水加藥系統向所述的第一氧化吹脫槽內添加雙氧水。
9. 根據權利要求6或7所述的一種工業污水處理一體機裝置，其特征在于：所述的脫氮槽包括依次設置的第一脫氮槽、第二脫氮槽，所述的次氯酸鈉加藥系統向所述的第一脫氮槽內添加次氯酸鈉。
10. 根據權利要求6所述的一種工業污水處理一體機裝置，其特征在于：所述的沉淀裝置為斜板沉淀槽。
說明書
一種工業污水處理方法及其一體機裝置
技術領域
本發明涉及污水處理領域，特別是涉及一種工業污水處理方法及其一體機裝置。
背景技術
印染，化工和醫藥等行業的工業污水因含有絡合物或氰化物，而且COD濃度高，鹽分高，這使這類工業污水十分難處理。目前，這類污水的處理設備投入高，處理成本高。
傳統的處理含有絡合物或氰化物一般采用添加破絡藥劑、離子交換、氧化法和堿性氯化法破氰，這些方法一般很難達到理想的處理效果、且投資大、占地面積大、勞動時間長、日常運行時復雜程度高，操作不方便而且不穩定。
單一的電芬頓處理可能由于水質、電源不穩、運行條件等的變化而產生最終處理效果不佳、影響達標排放、不能達到最佳的處理效果。
發明內容
本發明的一個目的是提供一種工業污水處理方法。
為達到上述目的，本發明采用的技術方案是：
一種工業污水處理方法，該方法包括：
(1)、向尚未處理過的廢水中加入酸，調節使廢水的pH值為2~3;
(2)、對酸化后的廢水進行電芬頓反應，加以電流2.5~4.5A、電壓90~120V，反應20~40min;
(3)、向反應后的廢水中加入雙氧水并充分混合，雙氧水的添加量為廢水COD濃度的0.5~2倍，雙氧水的濃度為25~35%;
(4)、向氧化后的廢水中先后加入堿和絮凝劑，先調節使廢水的pH值為8 ~9，絮凝劑的添加量為廢水體積的0.02~0.3‰;
(5)、對絮凝后的廢水進行沉淀、過濾后加入次氯酸鈉并充分混合，次氯酸鈉的添加量為廢水體積的0.5~1‰，次氯酸鈉的濃度為20~30%。
優選地，在(3)中，向廢水中加入雙氧水的同時進行曝氣，氧化后的廢水再次進行曝氣20~40min。
優選地，在(4)中，絮凝劑為生物高分子材料PGA或PAM。
優選地，在(5)中，絮凝后的廢水通過斜板進行沉淀、過濾。
優選地，在(5)中，向廢水中加入次氯酸鈉的同時進行曝氣，氧化后的廢水再次進行曝氣20~30min。
本發明的另一個目的是提供一種工業污水處理一體機裝置。
為達到上述目的，本發明采用的技術方案是：

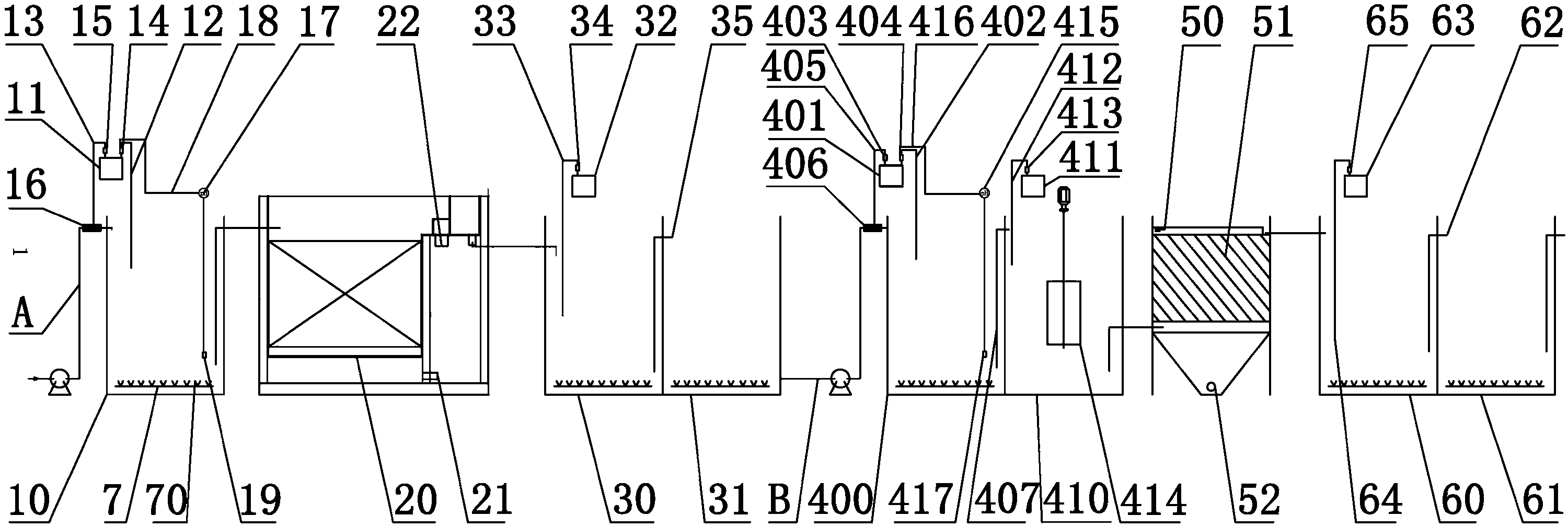

一種工業污水處理一體機裝置，包括依次設置的pH調節裝置、電芬頓裝置、氧化吹脫裝置、絮凝裝置、沉淀裝置以及脫氮裝置，上述各裝置之間通過出水管相連通，所述的pH調節裝置連通污水進水管;所述的pH調節裝置包括pH調節槽、用于向所述的pH調節槽內添加酸的酸加藥系統;所述的氧化吹脫裝置包括氧化吹脫槽、用于向所述的氧化吹脫槽內添加雙氧水的雙氧水加藥系統;所述的絮凝裝置包括第一絮凝槽、第二絮凝槽、用于相所述的第一絮凝槽內添加堿的堿加藥系統以及用于向第二絮凝槽內添加絮凝劑的絮凝劑加藥系統;所述的脫氮裝置包括脫氮槽、用于向所述的脫氮槽內添加次氯酸鈉的次氯酸鈉加藥系統。
優選地，所述的pH調節槽、氧化吹脫裝置、絮凝裝置、脫氮裝置的底部均設置有曝氣裝置。
優選地，所述的氧化吹脫槽包括依次設置的第一氧化吹脫槽、第二氧化吹脫槽，所述的雙氧水加藥系統向所述的第一氧化吹脫槽內添加雙氧水。
優選地，所述的脫氮槽包括依次設置的第一脫氮槽、第二脫氮槽，所述的次氯酸鈉加藥系統向所述的第一脫氮槽內添加次氯酸鈉。
優選地，所述的沉淀裝置為斜板沉淀槽。
本方案的技術優勢在于：
突破以往處理裝置只能處理單一特定廢水的局限性，整套處理裝置的適應性范圍大大增強，可處理PCB含高濃度絡合劑的重金屬?gòu)U水、高濃度COD化工廢水、含高濃度絡合劑及氨氮的廢水等類似廢水。
電芬頓裝置進行了優化設計，其處理原理有：
1) 氧化作用：電解過程中的氧化作用：
直接氧化，即污染物直接在陽極失去電子而發生氧化;
間接氧化，利用溶液中的電極電勢較低的陰離子，例如OH-、Cl-在陽極失去電子生成新的較強的氧化劑的活性物質、Cl2 等，利用這些活性物質使污染物失去電子，起氧化分解作用，以降低原液中的BOD5、CODcr、NH3-N 等。
2) 還原作用：電解過程中的還原作用：
直接還原，即污染物直接在陰極上得到電子而發生還原作用。
間接還原，即污染物中的陽離于首先在陰極得到電于，使得電解質中高價或低價金屬陽離于在陰極上得到電子直接被還原為低價陽離子或金屬沉淀。
3) 凝聚作用：
可溶性陽極例如鐵、鋁等陽極，通以直流電后，陽極失去電子后，形成金屬陽離子Fe2+、Al3+，與溶液中的OH-生成金屬氫氧化物膠體絮凝劑，吸附能力極強，將廢水中的污染物質吸附共沉而去除。
4) 氣浮作用：
a.電氣浮法是對廢水進行電解，當電壓達到水的分解電壓時，在陰極和陽極上分別析出氫氣和氧氣，氣泡小，分散度高，作為載體粘附水中的懸浮物而上浮，容易將污染物質去除，電氣浮既可以去除廢水中的疏水性污染物，也可以去除親水性污染物，電解產生的氣泡粒徑很小，氫氣泡約為10～30μm，氧氣泡約為20～60μm;而加壓溶氣氣浮時產生的氣泡粒徑為100～150μm，機械攪拌時產生的氣泡直徑為800～1000μm。由此可見，電解產生的氣泡捕獲雜質微粒的能力比后兩者為高，出水水質自然較好;此外，電解產生的氣泡，在20 時的平均密度為0.5gL;而一般空氣泡的平均密度為1.2gL，可見，前者的浮載能力比后者大一倍多。
經電芬頓處理后，突破了以往化學芬頓法加藥量大、處理成本高的缺點，后續化學氧化階段只需化學芬頓法1/3的雙氧水添加量，且處理水質優于化學芬頓法。
借助于先進的自動化監測和控制系統，整套系統操作簡便，界面友好，達到精確控制、出水水質穩定之效果。
由于上述技術方案運用，本發明與現有技術相比具有下列優點和效果：
本發明通過化學催化和電催化的作用，破除分解污水中絡合物的穩定結構、分解氰化物;適合于高濃度COD廢水、高鹽度廢水的處理;COD去除率大于50% ;氰化物含量去除率大于96%;氨氮去除率大于60%。
