申請日2010.04.27

　　公開(公告)日2010.12.22

　　IPC分類號C02F3/10; C02F3/06

　　摘要

　　本實用新型涉及一種污水處理設備，具體是提供一種方便檢修的高效地埋式污水處理設備。其結構包括外罐體和內罐體，所述外罐體內部設置有內罐體，內罐體和外罐體通過底部斜形導流槽連通;外罐體的頂部設置有頂蓋，頂蓋上設置有1-3個檢修口，中心檢修口上設置內有高壓旋渦風機的消聲箱，消聲箱頂部有風雨罩;高壓旋渦風機產生的高壓空氣通過空氣管路到達內罐下部的曝氣裝置;內罐體內充填懸浮填料;外罐體的一側設置有進水管，另一側設置有出水管，所述高壓旋渦風機與自動控制電路連接。與現有技術相比，其具有體積小、運行能耗低、使用及維護簡單的特點，可實現不停水檢修，人員永遠不需要下到設備內部就可檢修。

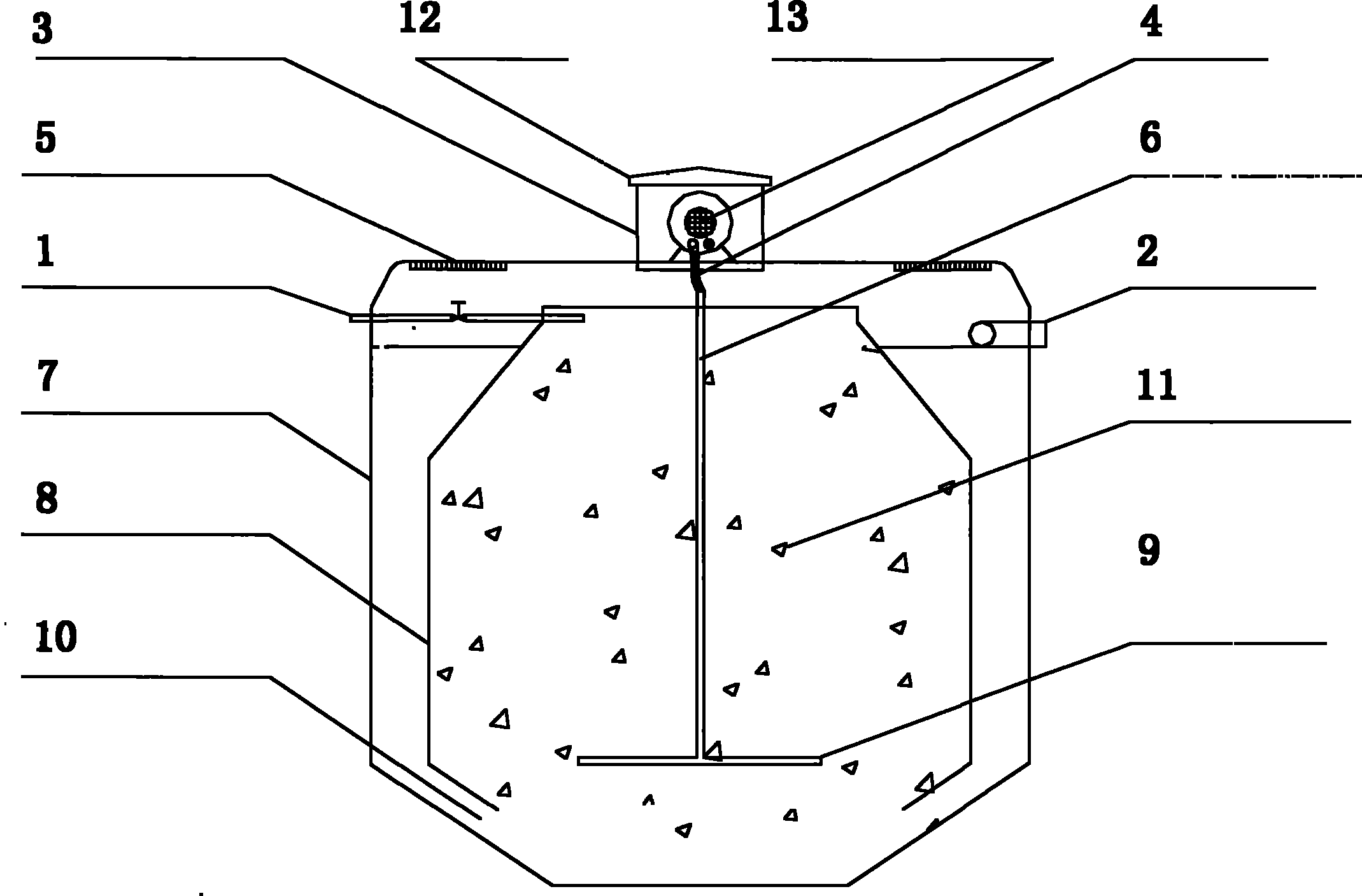

　　摘要附圖



　　權利要求書

　　1.一種方便檢修的高效地埋式污水處理設備，包括外罐體和內罐體，其特征在于，所述外罐體內部設置有內罐體，內罐體和外罐體通過底部導流槽連通;外罐體的頂部設置有頂蓋，頂蓋上設置有1-3個檢修口，中心檢修口上設置內有高壓旋渦風機的消聲箱，消聲箱頂部有風雨罩;高壓旋渦風機通過空氣管路連接內罐下部的曝氣裝置;內罐體內充填懸浮填料;外罐體的一側設置有進水管，另一側設置有出水管，所述高壓旋渦風機與自動控制電路連接。

　　2.根據權利要求1所述的一種方便檢修的高效地埋式污水處理設備，其特征在于，所述進水管伸入內罐體，其進水口在內罐體內水面的上方。

　　3.根據權利要求1所述的一種方便檢修的高效地埋式污水處理設備，其特征在于，所述出水管一端開口于內外罐體夾層內，另一端開口于外罐體外側。

　　4.根據權利要求1所述的一種方便檢修的高效地埋式污水處理設備，其特征在于，所述高壓旋渦風機通過軟管連接空氣管路。

　　5.根據權利要求1所述的一種方便檢修的高效地埋式污水處理設備，其特征在于，所述內罐體與外罐體底部為圓錐形，其內罐體與外罐體之間形成的導流槽傾斜于垂直方向。

　　說明書

　　一種方便檢修的高效地埋式污水處理設備

　　技術領域

　　本實用新型涉及一種污水處理設備，具體是提供一種方便檢修的高效地埋式污水處理設備。

　　背景技術

　　隨著我國經濟的高速發展和城鎮人口的不斷增加，集中式的污水處理廠已經跟不上發展的需要，很多地方?jīng)]有鋪設污水管網或無法鋪設污水管網(如山區等)，致使大量生活污水未得到完全處理就排入水體，造成水體的富營養化，因而分散式污水處理設備對上述污水的處理起到了重要的作用，而地埋式一體化污水處理設備是眾多分散式污水處理設備中應用最廣的一種設備。

　　目前地埋式一體化污水處理設備主要采用的工藝有如下兩種：

　　1、基于生物膜接觸氧化法工藝的設備。其缺點是：內部懸掛了大量的固定式生物填料，填料支架易銹蝕斷裂，填料易纏繞在一起，并可能塌陷在底部曝氣裝置上面，影響運行效果。底部安裝有固定式的曝氣裝置，一旦損壞，維修人員需要停水，并且抽干罐體內的污水，清理干凈內部充填的固定式填料及沉積在底部的污泥，才能下到罐內進行更換維修。僅憑污水設備頂部的幾個小檢查口是不可能完成上述工作的，污水設備只能報廢。

　　2、基于活性污泥法工藝的設備。其缺點是：工藝要求的水力停留時間長，故設備的體積較大，占地面積大，基建投資高，能耗較大。工藝需要污泥回流，還易產生污泥膨脹而影響出水效果，工藝管理復雜。

　　發明內容

　　本實用新型的技術任務是針對以上不足之處，結合生物膜法和活性污泥法的優點，提供一種體積小、運行能耗低、使用及維護簡單的新型地埋式污水處理設備，可實現不停水檢修，人員永遠不需要下到設備內部就可檢修。

　　本實用新型解決其技術問題所采用的技術方案是：

　　一種方便檢修的高效地埋式污水處理設備，包括外罐體和內罐體，所述外罐體內部設置有內罐體，內罐體和外罐體通過底部斜形導流槽連通;外罐體的頂部設置有頂蓋，頂蓋上設置有1-3個檢修口，中心檢修口上設置內有高壓旋渦風機的消聲箱，消聲箱頂部有風雨罩;高壓旋渦風機產生的高壓空氣通過空氣管路到達內罐下部的曝氣裝置;內罐體內充填懸浮填料;外罐體的一側設置有進水管，另一側設置有出水管，所述高壓旋渦風機與自動控制電路連接。

　　本實用新型的一種方便檢修的高效地埋式污水處理設備，填料采用無需固定的懸浮填料，曝氣裝置為可提升式，可以提升到檢修口處檢修，再通過罐體特殊的內外罐結構實現整個系統的小型化、集成化、高效化、可檢修化。

　　本實用新型的一種方便檢修的高效地埋式污水處理設備和現有技術相比，具有以下特點：

　　1、通過把好氧區設置在內罐體、把沉淀區設置在內、外罐體夾層間隙中，使得兩個處理區整合到一個設備中，實現一體化結構，兩個處理區之間不需要管路連接，無堵塞現象發生;設備占地面積小，節省投資。

　　2、懸浮填料使用方便。在曝氣裝置曝氣條件下，懸浮填料隨水流做無序狀移動，既能截留污水中的懸浮物及降解污染物，又不會發生生物膜粘連堵塞，還不會發生固定式填料塌陷、纏繞在一起的問題。懸浮填料若有損壞，可以在檢修口處方便地?fù)瞥�，并且可以方便地投加，可�?shí)現不停水檢修。

　　3、曝氣裝置可提升。高壓旋渦風機的出風口與空氣管路用軟管連接，可以從軟管處將它們卸開，卸開后可以通過提升空氣管路而把曝氣裝置提升到中心檢修口處檢修，解決了以往固定式曝氣管不容易檢修的弊病。任何時候維修人員都不需要排干污水檢修，更不需要下到污濁不堪的罐底檢修，均可以實現工作人員在地面即可檢修，不停水即可檢修置。

　　4、泥膜共生于一個體系之中。內罐曝氣區含有抗負荷沖擊能力強的生物膜，剩余污泥少，幾乎不用排泥;同時又含有一定量的活性污泥，該活性污泥中的絮體菌多，絲狀菌少，不會產生污泥膨脹，BOD降解充分，脫氮好，泥水分離效果好，出水清澈透明。

　　內罐體與外罐體底部為圓錐形，其內罐體與外罐體之間形成的導流槽傾斜于垂直方向。傾斜的導流槽可以使污泥自動流向底部的曝氣區，而不需用泵回流，運行能耗低。
