申請日2015.09.01
公開(公告)日2016.02.03
IPC分類號C02F9/14
摘要
本新型公開一種污水處理一體化回用設備,包括能被移動吊裝的本體，本體內從左至右依次設置設厭氧段、好氧段以及清水段;厭氧段前端設置柵格，該柵格與厭氧段的污水進口連接;厭氧段和好養段之間設篩網;好氧段與清水段間通過離心泵抽動經好氧段處理后的污水到清水段;好氧段設于本體的中端,好氧段內設置MBR膜處理裝置及布?xì)庀到y(tǒng),好氧段內的污水經布?xì)庀到y(tǒng)曝氣及MBR膜處理裝置生化處理得清水;清水段內設有消毒組件,消毒組件對由好氧段抽到清水段內的清水進行消毒處理得能回用的清水,回用清水由設置在清水段上端的清水出口排放回用。本新型的污水處理一體化回用設備處理效率高、能耗低、污水再生回用、操作簡單，維護方便，使用壽命長。

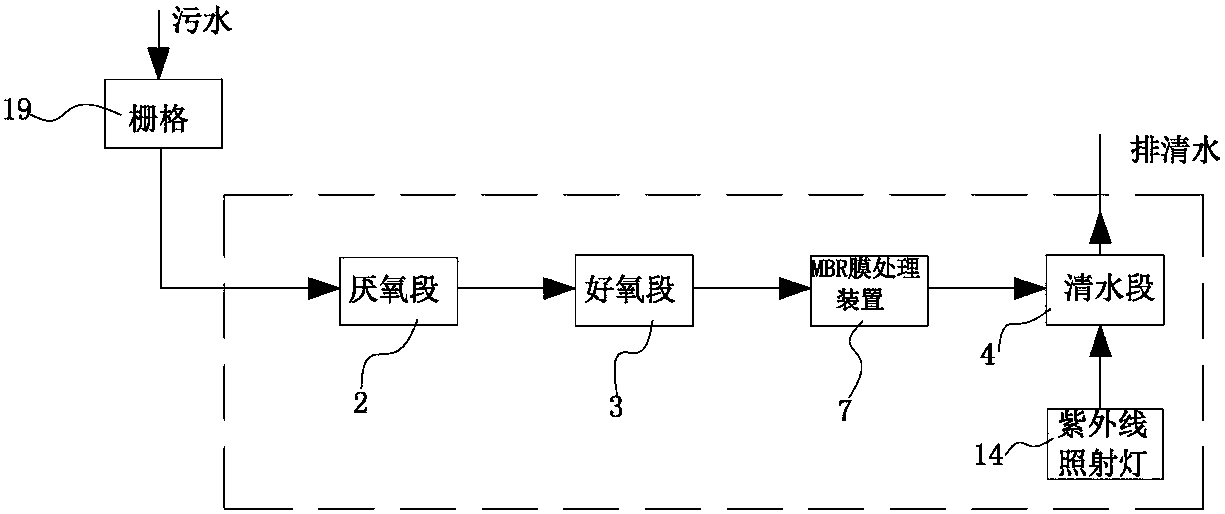

摘要附圖
權利要求書
1.一種污水處理一體化回用設備,其特征在于:包括一能被移動吊裝的本體,該本體內從左至右依次設置設厭氧段、好氧段以及清水段;所述厭氧段前端設置柵格,該柵格與所述厭氧段的污水進口連接;所述厭氧段和好養段之間設篩網;所述好氧段與所述清水段間通過離心泵抽動經好氧段處理后的污水到清水段;所述好氧段設于本體的中端位置,所述好氧段內設置MBR膜處理裝置及布?xì)庀到y(tǒng),所述好氧段內的污水經所述布?xì)庀到y(tǒng)曝氣及所述MBR膜處理裝置生化處理得清水;所述清水段內設有消毒組件,所述消毒組件對從所述好氧段抽到清水段內的清水進行消毒處理得到能回用的清水,能回用的能回用的清水由設置在所述清水段上端的清水出口排放回用。
2.根據權利要求1所述的一種污水處理一體化回用設備,其特征在于:所述本體為長方體本體,且所述長方體本體的八個頂角位置處均設有供所述本體移動吊裝的角件。
3.根據權利要求1所述的一種污水處理一體化回用設備,其特征在于:所述布?xì)庀到y(tǒng)包括能移動的曝氣盤,所述曝氣盤置于所述好氧段底端,對好氧段內的污水進行曝氣,當移動所述曝氣盤至與所述MBR膜處理裝置平齊位置時,所述曝氣盤能對MBR膜進行沖洗。
4.根據權利要求1所述的一種污水處理一體化回用設備,其特征在于:所述消毒組件為紫外線消毒燈,且所述清水段的兩對稱的側壁上設置所述紫外線消毒燈。
5.根據權利要求1-4任意一項所述的一種污水處理一體化回用設備,其特征在于:所述清水段下端設置有設備安裝區，該設置安裝區內安防氣泵和所述離心泵,所述氣泵連接所述布?xì)庀到y(tǒng),由所述氣泵鼓入空氣工布?xì)庀到y(tǒng)曝氣。
6.根據權利要求5所述的一種污水處理一體化回用設備,其特征在于:所述厭氧段、好養段、清水段以及設備區均設置有人孔，通過人孔，能進入設備相應區域進行設備維護。
說明書
一種污水處理一體化回用設備
技術領域
本新型涉及檢測設備領域，尤其是涉及一種污水處理一體化回用設備。
背景技術
我國隨著我國城市化發展戰略的實施,中小城鎮建設的步伐明顯加快。伴隨著中小城鎮規模和數量的擴大,城鎮污水排放量也不斷增加。但是受限于國家財力的制約,用于基礎設施上的資金在大城市和中小城鎮之間的分配嚴重不平衡,如前期國家、省、市把投資的重點放在支持城市污水處理廠的建設上,對縣及以下建制鎮污水處理設施建設的扶持較少,再加上中小城鎮的經濟水平相對較低、環保意識薄弱,污水處理設施的建造與運行遠遠滯后于形勢發展的要求。大量的居民生活污水和糞便污水基本未進行有效處理,就直接排入地下和江河湖泊,對當?shù)厮春椭車h(huán)境造成嚴重的污染。由中小城鎮污水導致的水污染是嚴重的,要求治理的力度之大是空前的。由于建立一個污水處理廠需要大量的人力和物力,對于鄉鎮生活污水的處理成本高,占地面積大,極大的制約了污水處理的發展。
實用新型內容
本實用新型的解決的技術問題是針對上述現有技術中的存在的缺陷，提供一種用于鄉鎮污水處理的高效、低能耗、能再生的污水處理一體化回用設備。
為解決上述技術問題,本實用新型采取的技術方案如下:一種污水處理一體化回用設備,包括一能被移動吊裝的本體，該本體內從左至右依次設置設厭氧段、好氧段以及清水段;所述厭氧段前端設置柵格，該柵格與所述厭氧段的污水進口連接;所述厭氧段和好養段之間設篩網;所述好氧段與所述清水段間通過離心泵抽動經好氧段處理后的污水到清水段;所述好氧段設于本體的中端位置,所述好氧段內設置MBR膜處理裝置及布?xì)庀到y(tǒng),所述好氧段內的污水經所述布?xì)庀到y(tǒng)曝氣及所述MBR膜處理裝置生化處理得清水;所述清水段內設有消毒組件,所述消毒組件對從所述好氧段抽到清水段內的清水進行消毒處理得到能回用的清水,能回用的能回用的清水由設置在所述清水段上端的清水出口排放回用。
作為對上述技術方案的闡述：
在上述技術方案中,所述本體為長方體本體，且所述長方體本體的八個頂角位置處均設有供所述本體移動吊裝的角件。
在上述技術方案中,所述厭氧段內設盾式填料，且所述盾式填料豎直懸掛于厭氧段的壁上。
在上述技術方案中，所述布?xì)庀到y(tǒng)包括能移動的曝氣盤，所述曝氣盤置于所述好氧段底端，對好氧段內的污水進行曝氣，當移動所述曝氣盤至與所述MBR膜處理裝置平齊位置時，所述曝氣盤能對MBR膜進行沖洗。
在上述技術方案中,所述消毒組件為紫外線消毒燈，且所述清水段的兩對稱的側壁上設置所述紫外線消毒燈。
在上述技術方案中,所述清水段下端設置有設備安裝區，該設置安裝區內安防氣泵和所述離心泵，所述氣泵連接所述布?xì)庀到y(tǒng)，由所述氣泵鼓入空氣工布?xì)庀到y(tǒng)曝氣。
在上述技術方案中,所述厭氧段、好養段、清水段以及設備區均設置有人孔，通過人孔，能進入設備相應區域進行設備維護。
本實用新型的有益效果在于：本新型的污水處理一體化回用設備具有處理效率高、能耗低、污水回用再生的特點;并且本新型的設備的厭氧區內安裝有盾型填料,盾型填料豎直安裝在厭氧區內，提高厭氧菌與污水的接觸面積，處理效率提高;MBR膜處理裝置置于好氧區內，好氧區內的曝氣盤可調節高度，曝氣盤調高至MBR膜處理裝置位置時,能用于沖洗MBR膜;清水區的兩個相對的側面安裝有紫外線消毒燈,能直接對清水進行全面的殺菌消毒;好氧區、厭氧區、設備區和清水區均安裝有人孔方便設備清洗及維護。
