申請日2015.07.29

　　公開(公告)日2015.12.16

　　IPC分類號B01D21/24

　　摘要

　　本實用新型涉及環保領域，尤其涉及污水收泥裝置。包含污泥自吸泵，所述污泥自吸泵通過管道連接多個分支管道，所述分支管道上包含多個抽取口管道，抽取口管道連接著污泥抽取喇叭口。采用如上技術方案的本實用新型，相對于現有技術有如下有益效果：提供了一種高效、穩定、準確收泥的裝置，并且能很好地保證去除污泥的效果。同時大大的減輕了人工操作量，收取的污泥濃度高，脫水效率高。

　　權利要求書

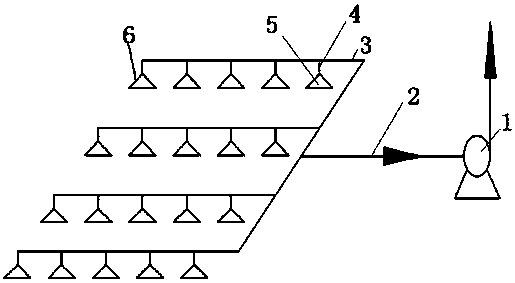

　　1.污水收泥裝置，其特征在于，包含污泥自吸泵(1)，所述污泥自吸泵(1)通過管道連接多個分支管道，所述分支管道上包含多個抽取口管道，抽取口管道連接著污泥抽取喇叭口。

　　2.如權利要求1所述的污水收泥裝置，其特征在于，所述抽取口管道為波紋管且可轉向。

　　3.如權利要求1所述的污水收泥裝置，其特征在于，所述分支管道為硬管，所述硬管上方包含升降氣缸的氣缸軸，升降氣缸固定在硬管的上方。

　　4.如權利要求1所述的污水收泥裝置，其特征在于，所述分支管道上包含多個口，該口能通過螺紋連接分支管道。

　　5.如權利要求1所述的污水收泥裝置，其特征在于，所述分支管道上還能搭上垂直于分支管道的分支橫管，所述分支橫管連接泵。

　　說明書

　　污水收泥裝置

　　技術領域

　　本實用新型涉及環保領域，尤其涉及污水收泥裝置。

　　背景技術

　　目前，常規的污泥收集形式為“管道+閥門”人工操作開啟，在工程案例中往往導致排泥不穩定、排泥故障頻發、污泥脫水工段工作量大等，最終導致后續污水處理水質不佳，影響最終出水，為解決這一問題，國內也有相關專利技術采用收集，但使用效果都不理想，存在污泥收集可控性差、大量漏流的現象，所以設置為全自動控制、精確控制，影響該套裝置的效率。

　　實用新型內容

　　實用新型的目的：為了提供一種效果更好的污水收泥裝置，具體目的見具體實施部分的多個實質技術效果。

　　為了達到如上目的，本實用新型采取如下技術方案：

　　污水收泥裝置，其特征在于，包含污泥自吸泵，所述污泥自吸泵通過管道連接多個分支管道，所述分支管道上包含多個抽取口管道，抽取口管道連接著污泥抽取喇叭口。

　　本實用新型進一步的技術方案在于，所述抽取口管道為波紋管且可轉向。

　　本實用新型進一步的技術方案在于，所述分支管道為硬管，所述硬管上方包含升降氣缸的氣缸軸，升降氣缸固定在硬管的上方。

　　本實用新型進一步的技術方案在于，所述分支管道上包含多個口，該口能通過螺紋連接分支管道。

　　本實用新型進一步的技術方案在于，所述分支管道上還能搭上垂直于分支管道的分支橫管，所述分支橫管連接泵。

　　采用如上技術方案的本實用新型，相對于現有技術有如下有益效果：提供了一種高效、穩定、準確收泥的裝置，并且能很好地保證去除污泥的效果。同時大大的減輕了人工操作量，收取的污泥濃度高，脫水效率高。
