申請日2015.07.29
公開(公告)日2015.12.16
IPC分類號C02F3/28
摘要
本實用新型涉及環保領域，尤其涉及污水厭氧池。包含殼體，所述殼體內部包含厭氧污泥凈化區域，所述厭氧污泥凈化區域內包含凈化污泥，厭氧污泥凈化區域邊側還包含厭氧污泥防止短流板，所述厭氧污泥防止短流板交替分布。有益效果：提供了一種高效利用厭氧活性污泥，加長厭氧生物處理時間，避免污水在池體內部形成短流等不利因素，很好地保證生化池的處理功效。能夠保證污水處理系統厭氧池的處理效果并緩沖了后端處理反應器的處理負荷。
權利要求書
1.污水厭氧池，其特征在于，包含殼體，所述殼體內部包含厭氧污泥凈化區域(4)，所述厭氧污泥凈化區域(4)內包含凈化污泥，厭氧污泥凈化區域(4)邊側還包含厭氧污泥防止短流板，所述厭氧污泥防止短流板交替分布。
2.如權利要求1所述的污水厭氧池，其特征在于，還包含泵以及與泵連接的污水管，所述污水管通入?yún)捬跷勰鄡艋瘏^(qū)域(4)。
3.如權利要求1所述的污水厭氧池，其特征在于，所述厭氧污泥防止短流板包含兩個且兩個厭氧污泥防止短流板之間包含過水通道。
4.如權利要求1所述的污水厭氧池，其特征在于，所述厭氧污泥防止短流板上包含凹槽，凹槽中也包含凈水污泥。
5.如權利要求4所述的污水厭氧池，其特征在于，所述厭氧污泥防止短流板上上方通過氣缸軸連接氣缸。
說明書
污水厭氧池
技術領域
本實用新型涉及環保領域，尤其涉及污水厭氧池。
背景技術
目前，厭氧池是污水處理系統經常用的一個生化工藝，特別是應用于較高濃度的污水處理預處理，像IC、UASB等經常用于水解酸化預處理、脫氮除磷，但這些工藝都有一定局限性，投資造價成本高，且實際運行中難穩定。導致污水處理系統不輕易采用，影響最終項目投資造價。
實用新型內容
實用新型的目的：為了提供一種效果更好的污水厭氧池，具體目的見具體實施部分的多個實質技術效果。
為了達到如上目的，本實用新型采取如下技術方案：
污水厭氧池，其特征在于，包含殼體，所述殼體內部包含厭氧污泥凈化區域，所述厭氧污泥凈化區域內包含凈化污泥，厭氧污泥凈化區域邊側還包含厭氧污泥防止短流板，所述厭氧污泥防止短流板交替分布。
本實用新型進一步的技術方案在于，還包含泵以及與泵連接的污水管，所述污水管通入?yún)捬跷勰鄡艋瘏^(qū)域。
本實用新型進一步的技術方案在于，所述厭氧污泥防止短流板包含兩個且兩個厭氧污泥防止短流板之間包含過水通道。
本實用新型進一步的技術方案在于，所述厭氧污泥防止短流板上包含凹槽，凹槽中也包含凈水污泥。
本實用新型進一步的技術方案在于，所述厭氧污泥防止短流板上上方通過氣缸軸連接氣缸。
采用如上技術方案的本實用新型，相對于現有技術有如下有益效果：提供了一種高效利用厭氧活性污泥，加長厭氧生物處理時間，避免污水在池體內部形成短流等不利因素，很好地保證生化池的處理功效。能夠保證污水處理系統厭氧池的處理效果并緩沖了后端處理反應器的處理負荷。
附圖說明
為了進一步說明本實用新型，下面結合附圖進一步進行說明：

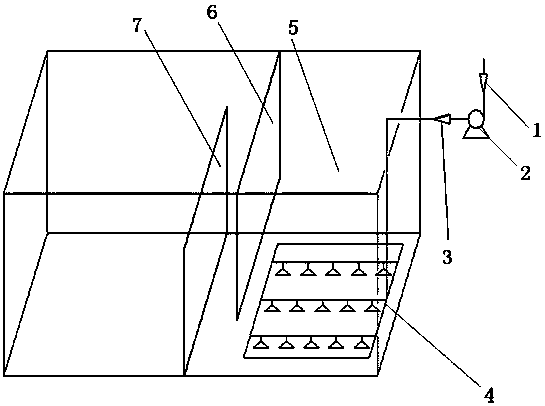

圖1為污水厭氧池的結構透視圖;
其中：1.污水進水口;2.泵;3.污水管;4.厭氧污泥凈化區域;5.殼體;6.厭氧污泥防止短流板一;7.厭氧污泥防止短流板二。
具體實施方式
下面結合附圖對本實用新型的實施例進行說明，實施例不構成對本實用新型的限制：
污水厭氧池，其特征在于，包含殼體，所述殼體內部包含厭氧污泥凈化區域4，所述厭氧污泥凈化區域4內包含凈化污泥，厭氧污泥凈化區域4邊側還包含厭氧污泥防止短流板，所述厭氧污泥防止短流板交替分布。本處的技術方案所起到的實質的技術效果及其實現過程為如下：水流不會快速流過厭氧污泥凈化區域4，而是會被厭氧污泥防止短流板進行初步阻擋，充分延長接觸時間和接觸面積，提高治理污泥的效果。還包含泵以及與泵連接的污水管，所述污水管通入?yún)捬跷勰鄡艋瘏^(qū)域4。
所述厭氧污泥防止短流板包含兩個且兩個厭氧污泥防止短流板之間包含過水通道。本處的技術方案所起到的實質的技術效果及其實現過程為如下：既能起到延長接觸時間的作用，又保持整體的流動性，使得整體的水流能有效進行去污和移動。
所述厭氧污泥防止短流板上包含凹槽，凹槽中也包含凈水污泥。處的技術方案所起到的實質的技術效果及其實現過程為如下：凈水污泥能夠在厭氧污泥防止短流板上分布，進一步使得水流和凈水污泥的接觸更有效，凈化效果更好。
所述厭氧污泥防止短流板上上方通過氣缸軸連接氣缸。處的技術方案所起到的實質的技術效果及其實現過程為如下：可以根據需求調整整體的厭氧污泥防止短流板的個數，需要多的時候，多放幾個。
開創性地，以上各個效果獨立存在，還能用一套結構完成上述結果的結合。圖中未示出部分細節。
需要說明的是，本專利提供的多個方案包含本身的基本方案，相互獨立，并不相互制約，但是其也可以在不沖突的情況下相互組合，達到多個效果共同實現。
作為非必須的拓展：
本實用新型所述的一種污水處理系統各高效厭氧池布水裝置。將傳統的厭氧池內部形式結構改變?yōu)椤熬鶆蚍植?1~3折流板”型，在工程應用中利于污水處理整個系統的運行。
本專利提供了一種改變進水的布水方式進而高效利用厭氧池內活性污泥，配套整個污水系統能夠更好運行。材質為根據廢水特性防腐選擇玻璃鋼、UPVC、Q235等，制造成均勻布置進水的管道，同時使得該區厭氧活性污泥處于一種動態循環方式。
本實用新型相對于現有技術，具有以下優點和效果：
1)提高了傳統厭氧池的處理效率。
2)較傳統形式施工安裝簡單，成本造價低。
使得污水充分利用池內的厭氧活性污泥得到凈化，加速附著污泥的微生物生長周期，加速污水里污染物質的降解。調節池內進水需要設置泵體，提升泵進水經管道，喇叭口均勻分布在高濃度污泥區，之后再經過1~3到折流板，充分加長活性污泥的接觸時間，使得污水多時間降解�？朔c傳統厭氧池經常發生短流現象，同時加強了厭氧處理的功效。
以上顯示和描述了本實用新型的基本原理、主要特征和本實用新型的優點。本領域的技術人員應該了解本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的范圍內。
