申請日2015.09.01
公開(公告)日2015.12.30
IPC分類號C02F1/72; C02F9/10
摘要
本實用新型公開一種降解廢水COD的裝置，包括炭處理器、負載器、洗滌器、廢水儲液池、雙氧水儲液池、混合池和微波加熱器，所述炭處理器出口端與負載器入口端連接，負載器出口端與洗滌器入口端連接，洗滌器出口端與混合池入口端連接，同時混合池入口端還與廢水儲液池出口端相連，混合池出口端與微波加熱器入口端相連，微波加熱器入口端還與雙氧水儲液池相連，微波加熱器出口端與后序處理系統連接。通過本實用新型能夠明顯降解廢水中的COD，本實用新型結構簡單，實現設備一體化，同時可減少后續處理工藝負荷，易于操作、運行穩定。

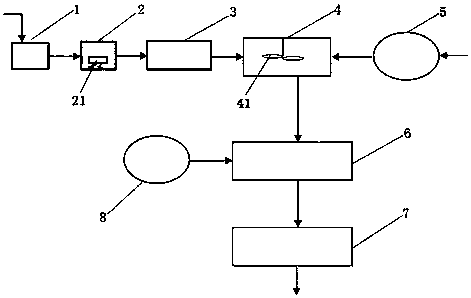

摘要附圖
權利要求書
1.一種降解廢水COD的裝置，包括炭處理器、負載器、洗滌器、廢水儲液池、雙氧水儲液池、混合池和微波加熱器，所述炭處理器出口端與負載器入口端連接，負載器出口端與洗滌器入口端連接，洗滌器出口端與混合池入口端連接，同時混合池入口端還與廢水儲液池出口端相連，混合池出口端與微波加熱器入口端相連，微波加熱器入口端還與雙氧水儲液池相連，微波加熱器出口端與后序處理系統連接。
2.根據權利要求1所述的裝置，其特征在于：所述混合池中還設置攪拌器。
3.根據權利要求1所述的裝置，其特征在于：所述負載器中設有震蕩器。
說明書
一種降解廢水COD的裝置
技術領域
本實用新型涉及一種降解廢水COD的裝置，屬于污廢水處理技術領域。
背景技術
工業廢水均含有COD，而COD是國家嚴格控制的污染指標，常以生物降解、氧化混凝沉淀等方法處理。
目前，已有方法是以亞鐵離子與雙氧水協同作用于污水中，雖然具有很強的氧化能力，對難降解物質有著較高的去除率，但是由于它對pH要求比較苛刻，需要在酸性條件下(pH=3左右)才能很好的發揮作用，這就要求先將進水調成酸性，反應結束后還需將處理后的水調節成近中性以利于排放，反應前后兩次調節pH大大增加了處理成本。另外，由于溶液中會殘留大量的鐵離子，反應結束后會形成含鐵污泥，引發二次污染。
如何能避免鐵離子的流失、使高效的氧化反應能在更寬的pH范圍內進行反應，已經成為目前的研究熱點。
研究發現將亞鐵離子固定在炭上，形成固體催化劑，可以在一定程度上拓寬pH值的范圍，對廢水COD的降解能力強，減少污泥產生量。如何將所形成的固體催化劑更好地應用于廢水處理上，還需進一步研究方法及其設備。
實用新型內容
為將固體催化劑優化用于廢水處理上，本實用新型提供一種降解廢水COD的裝置，該裝置對廢水pH適用范圍廣、COD降解效率高、污泥產生少，能為后續工藝減少負荷。
為實現上述目的，本實用新型采用以下技術方案：一種降解廢水COD的裝置，包括炭處理器、負載器、洗滌器、廢水儲液池、雙氧水儲液池、混合池和微波加熱器，所述炭處理器出口端與負載器入口端連接，負載器出口端與洗滌器入口端連接，洗滌器出口端與混合池入口端連接，同時混合池入口端還與廢水儲液池出口端相連，混合池出口端與微波加熱器入口端相連，微波加熱器入口端還與雙氧水儲液池相連，微波加熱器出口端與后序處理系統連接。
所述混合池中還設置常規攪拌器。
所述負載器中設有常規震蕩器。
本實用新型工作時，是先將顆粒活性炭或焦炭與酸溶液浸泡于炭處理器中直至其pH值<7，再輸入至負載器中與亞鐵溶液混合震蕩數小時后，輸送至洗滌器中洗滌至中性，得到含亞鐵的固體催化劑，再將固體催化劑送入混合池中，同時廢水儲液池輸入待處理的廢水至混合池中，雙氧水儲液池輸入雙氧水至混合池中，混合池按實際所需調節混合物料的pH值為2～8�；旌铣剌斔突旌衔锪现廖⒉訜崞髦�，在微波下進行催化處理10s～10min，得處理后廢水，即完成降解廢水COD，處理后廢水送入下級處理系統(超濾+反滲透+納濾膜系統)中進行后續處理。
本實用新型和現有技術相比，具有以下效果：
本實用新型利用非均相氧化原理，具有高效氧化作用，能明顯降解COD，對不同行業的高COD廢水的處理均可實現，廢水的pH適用范圍廣，產生污泥量小。本實用新型結構簡單，實現設備一體化，對后續工藝可減少負荷，易于操作、運行穩定。
