申請日2015.07.29
公開(公告)日2015.12.16
IPC分類號C02F11/12
摘要
本發明提出了一種推壓式泥漿脫水處理設備及處理方法，能夠在不添加絮凝劑的前提下直接對廢棄泥漿進行活塞推進使得初始稀泥漿變?yōu)闈饪s泥漿，再通過高壓環境使得濃縮泥漿變?yōu)楣腆w泥漿，該脫水處理設備及處理方法，可防止污染環境，具有良好的脫水性能，迎合市場的需求。
權利要求書
1.一種推壓式泥漿脫水處理設備，其特征在于，包括：活塞式泥漿脫水裝 置、高壓泵送設備及管道式泥漿脫水裝置;
所述活塞式泥漿脫水裝置包括活塞推壓油缸、泥漿擠壓腔室及濾布，所述 活塞推壓油缸位于所述泥漿擠壓腔室的一側，所述濾布位于所述泥漿擠壓腔室 的四側壁處;
所述高壓泵送設備包括高壓泵送車、料斗及輸送管道，所述料斗位于所述 高壓泵送車上，所述輸送管道與所述高壓泵送車相連;
所述管道式泥漿脫水裝置包括多級輸送管道單元、可轉動的空心花鍵長軸、 固定片和旋轉動片，所述空心花鍵長軸為對稱的慮水通道，并位于所述輸送管 道單元內，所述固定片設置在所述輸送管道單元內，由四根螺紋連桿呈四角對 稱固定連接，所述旋轉動片固定在所述空心花鍵長軸上，所述固定片和旋轉動 片間隔排列;
稀釋泥漿由泥漿進口進入所述泥漿擠壓腔室，被所述活塞推壓油缸推壓后， 變成濃稠泥漿從泥漿出口排出至所述高壓泵送設備的料斗內，由所述高壓泵送 設備泵送至所述管道式泥漿脫水裝置內，通過擠壓，使得濃稠泥漿進一步脫水 固化。
2.如權利要求1所述的推壓式泥漿脫水處理設備，其特征在于，所述活塞 式泥漿脫水裝置還包括設置在所述泥漿擠壓腔室的泥漿濃縮區域的閥門油缸， 所述閥門油缸位于濃縮泥漿出口的頂端。
3.如權利要求2所述的推壓式泥漿脫水處理設備，其特征在于，所述閥門 油缸上設有濾布刷子及濾布刮片，所述濾布刷子及濾布刮片緊貼所述濾布。
4.如權利要求1所述的推壓式泥漿脫水處理設備，其特征在于，所述活塞 推壓油缸通過拉桿滑動連接一活塞壓板，所述活塞壓板上設有泥漿通道口及濾 布刷子底座，所述濾布刷子底座上設有濾布刷子和濾布刮片，所述濾布刷子及 濾布刮片緊貼所述濾布。
5.如權利要求1所述的推壓式泥漿脫水處理設備，其特征在于，所述活塞 推壓油缸還設有活塞泥漿泄漏口。
6.如權利要求1所述的推壓式泥漿脫水處理設備，其特征在于，所述濾布 通過濾布托架固定在所述泥漿擠壓腔室的四側壁處。
7.如權利要求1所述的推壓式泥漿脫水處理設備，其特征在于，所述泥漿 擠壓腔室一端設有活塞導向密封塊，另一端設有限位卡，所述活塞導向密封塊 靠近所述泥漿進口，所述限位卡靠近所述泥漿出口。
8.如權利要求1所述的推壓式泥漿脫水處理設備，其特征在于，所述泥漿 出口處還設有一泥漿泄漏口及出口閥門。
9.如權利要求1所述的推壓式泥漿脫水處理設備，其特征在于，所述高壓 泵送設備為混凝土泵送設備。
10.如權利要求1所述的推壓式泥漿脫水處理設備，其特征在于，所述高 壓泵送設備的泵送壓力為7MPa～13MPa，泵送能力為40m3/h～65m3/h。
11.如權利要求1所述的推壓式泥漿脫水處理設備，其特征在于，所述輸 送管道管壁上設有多個固定葉片，所述固定葉片設有一傾斜面。
12.如權利要求1所述的推壓式泥漿脫水處理設備，其特征在于，多級所 述輸送管道單元之間設有渦旋螺葉輪，所述渦旋螺葉輪固定在所述空心花鍵長 軸上。
13.如權利要求1所述的推壓式泥漿脫水處理設備，其特征在于，所述空 心花鍵長軸通過驅動齒輪連接一減速器，所述減速器連接一液壓馬達。
14.如權利要求1所述的推壓式泥漿脫水處理設備，其特征在于，所述固 定片設有四個螺孔，所述固定片通過螺絲和螺孔固定在螺栓桿上，所述螺栓桿 固定在所述輸送管道單元內。
15.如權利要求1所述的推壓式泥漿脫水處理設備，其特征在于，所述固 定片與所述螺栓桿相固定的螺孔處設有隔圈。
16.如權利要求1所述的推壓式泥漿脫水處理設備，其特征在于，第一級 輸送管道單元與第二級輸送管道單元的連接處設有一中間壓力閥。
17.如權利要求1所述的推壓式泥漿脫水處理設備，其特征在于，所述輸 送管道單元設有泥漿出口，所述泥漿出口處設有一出土壓力閥。
18.如權利要求16或17所述的推壓式泥漿脫水處理設備，其特征在于， 所述中間壓力閥和出土壓力閥的壓力最大值范圍是3MPa～10MPa。
19.如權利要求16或17所述的推壓式泥漿脫水處理設備，其特征在于， 所述中間壓力閥和出土壓力閥的壓力設置由彈簧力設定。
20.如權利要求1所述的推壓式泥漿脫水處理設備，其特征在于，所述活 塞式泥漿脫水裝置個數為2～5個。
21.如權利要求1所述的推壓式泥漿脫水處理設備，其特征在于，所述活 塞式脫水裝置的壓縮比為10：3。
22.如權利要求1所述的推壓式泥漿脫水處理設備，其特征在于，多級所 述輸送管道單元采用首尾相連的排列方式或?qū)盈B的排列方式。
23.一種推壓式泥漿脫水處理方法，其特征在于，采用如權利要求1至22 中任一項所述的推壓式泥漿脫水處理設備，所述方法包括步驟：
泥漿由活塞式泥漿脫水裝置進行初級脫水，泥漿由泥漿進口進入泥漿擠壓 腔室，被活塞推壓油缸推壓后，泥漿中的水分從濾布排出，所述泥漿排出至高 壓泵送設備的料斗內;
所述泥漿通過所述高壓泵送設備泵送至管道式泥漿脫水裝置內，所述管道 式泥漿脫水裝置內存在預定壓力，泥漿被壓縮，水分從固定片和旋轉動片之間 的濾縫及小孔流入至空心花鍵長軸內并排除。
24.如權利要求23所述的推壓式泥漿脫水處理方法，其特征在于，所述活 塞式泥漿脫水裝置還包括設置在所述泥漿擠壓腔室一側的閥門油缸，在所述活 塞推壓油缸將泥漿壓縮后，所述閥門油缸開啟，將所述泥漿由泥漿出口推出。
25.如權利要求23所述的推壓式泥漿脫水處理方法，其特征在于，所述輸 送管道單元設有泥漿進口，所述泥漿進口處設有一中間壓力閥，所述泥漿進入 所述輸送管道單元時，調節所述中間壓力閥至預定壓力。
26.如權利要求25所述的推壓式泥漿脫水處理方法，其特征在于，所述預 定壓力為1.5MPa。
27.如權利要求23所述的推壓式泥漿脫水處理方法，其特征在于，多級所 述輸送管道單元之間設有渦旋螺葉輪，所述空心花鍵長軸帶動所述旋轉動片及 渦旋螺葉輪旋轉，對泥漿進行攪拌脫水。
28.如權利要求23所述的推壓式泥漿脫水處理方法，其特征在于，所述輸 送管道單元設有泥漿出口，所述泥漿出口處設有一出土壓力閥，調節所述出土 壓力閥的壓力至3MPa。
說明書
推壓式泥漿脫水處理設備及處理方法
技術領域
本發明屬于泥漿處理設備技術領域，主要涉及一種推壓式泥漿脫水處理設 備及處理方法。
背景技術
當前隨著城市建設的發展，鉆孔灌注樁、地下連續墻等施工是城市建設的 一大內容，而這些施工方式需要大量的泥漿，隨著施工的進程會產生大量的廢 棄泥漿，這些泥漿如不做處理，其含水量高達96%，體積很大，且任意排放會 對環境產生一定的污染，為此在施工中現在都采用各種泥漿脫水機械對廢棄泥 漿進行脫水處理成泥餅后再運出工地。
但是目前市場上的泥漿脫水機械制裝置在使用中，由于泥漿水是一種水中 含有一定量的微細泥漿顆粒的懸浮液體，在泥漿脫水過程中，為了便于固液分 離，必須在泥漿水中加一定量的絮凝劑。利用高分子絮凝劑的特有功能破壞泥 漿水的穩定性，使泥漿顆粒從水中迅速凝聚、沉降，從而提高泥水的分離效果， 但是絮凝劑的使用成本相當高并且對環境也有一定的污染。因此在不添加絮凝 劑的情況下直接對廢棄泥漿進行脫水處理，將顯示出巨大的經濟效益和社會效 益，且有著巨大的市場需求。
發明內容
本發明的目的在于提供一種推壓式泥漿脫水處理設備及處理方法，能夠在 不添加絮凝劑的情況下直接對廢棄泥漿進行脫水處理。

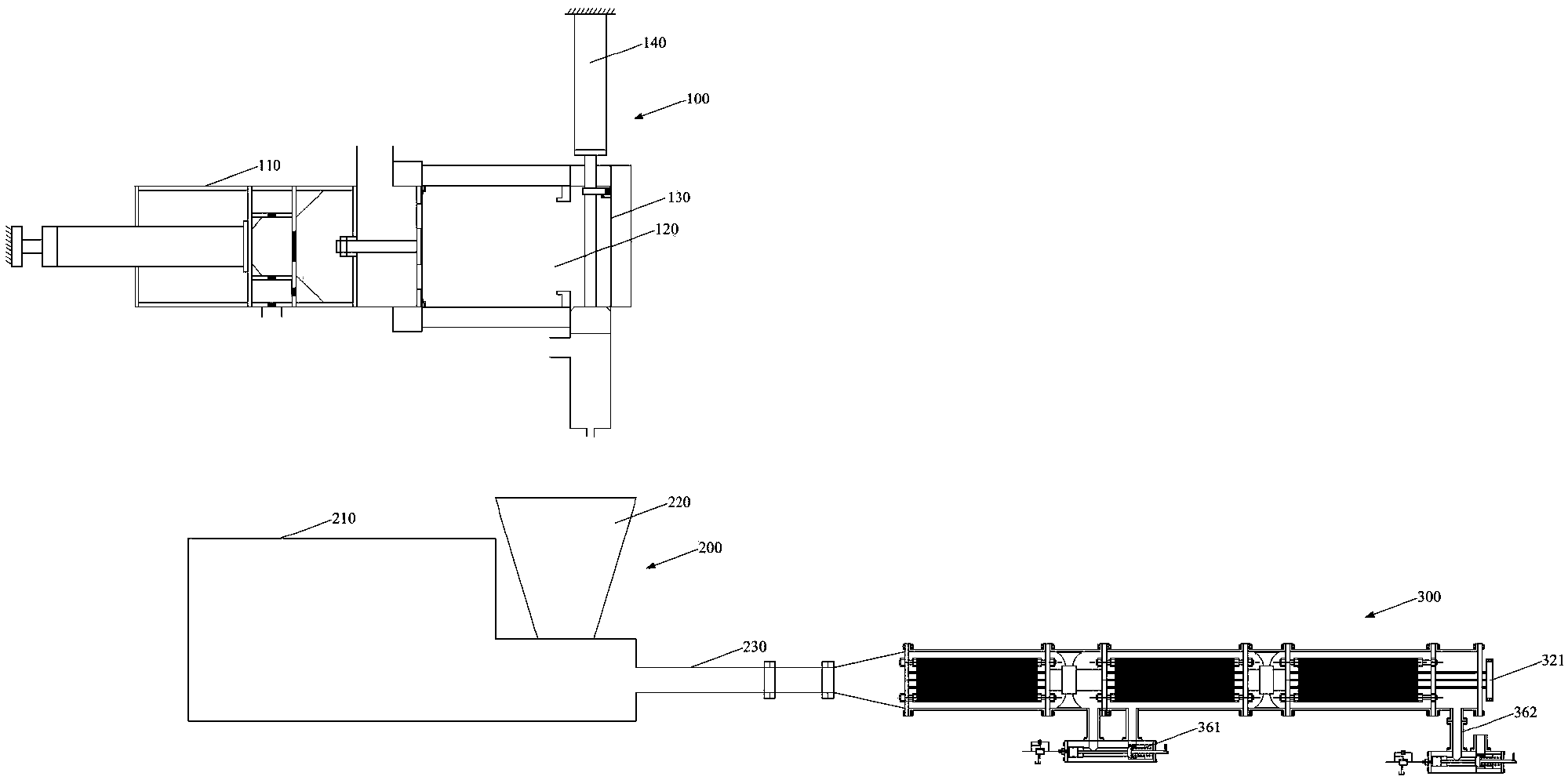

為了實現上述目的，本發明提出了一種推壓式泥漿脫水處理設備，包括： 活塞式泥漿脫水裝置、高壓泵送設備及管道式泥漿脫水裝置;
所述活塞式泥漿脫水裝置包括活塞推壓油缸、泥漿擠壓腔室及濾布，所述 活塞推壓油缸位于所述泥漿擠壓腔室的一側，所述濾布位于所述泥漿擠壓腔室 的四側壁處;
所述高壓泵送設備包括高壓泵送車、料斗及輸送管道，所述料斗位于所述 高壓泵送車上，所述輸送管道與所述高壓泵送車相連;
所述管道式泥漿脫水裝置包括多級輸送管道單元、可轉動的空心花鍵長軸、 固定片和旋轉動片，所述空心花鍵長軸為對稱的慮水通道，并位于所述輸送管 道單元內，所述固定片設置在所述輸送管道單元內，由四根螺紋連桿呈四角對 稱固定連接，所述旋轉動片固定在所述空心花鍵長軸上，所述固定片和旋轉動 片間隔排列;
稀釋泥漿由泥漿進口進入所述泥漿擠壓腔室，被所述活塞推壓油缸推壓后， 變成濃稠泥漿從泥漿出口排出至所述高壓泵送設備的料斗內，由所述高壓泵送 設備泵送至所述管道式泥漿脫水裝置內，通過擠壓，使得濃稠泥漿進一步脫水 固化。
進一步的，在所述的推壓式泥漿脫水處理設備中，所述活塞式泥漿脫水裝 置還包括設置在所述泥漿擠壓腔室的泥漿濃縮區域的閥門油缸，所述閥門油缸 位于濃縮泥漿出口的頂端。
進一步的，在所述的推壓式泥漿脫水處理設備中，所述閥門油缸上設有濾 布刷子及濾布刮片，所述濾布刷子及濾布刮片緊貼所述濾布。
進一步的，在所述的推壓式泥漿脫水處理設備中，所述活塞推壓油缸通過 拉桿滑動連接一活塞壓板，所述活塞壓板上設有泥漿通道口及濾布刷子底座， 所述濾布刷子底座上設有濾布刷子和濾布刮片，所述濾布刷子及濾布刮片緊貼 所述濾布。
進一步的，在所述的推壓式泥漿脫水處理設備中，所述活塞推壓油缸還設 有活塞泥漿泄漏口。
進一步的，在所述的推壓式泥漿脫水處理設備中，所述濾布通過濾布托架 固定在所述泥漿擠壓腔室的四側壁處。
進一步的，在所述的推壓式泥漿脫水處理設備中，所述泥漿擠壓腔室一端 設有活塞導向密封塊，另一端設有限位卡，所述活塞導向密封塊靠近所述泥漿 進口，所述限位卡靠近所述泥漿出口。
進一步的，在所述的推壓式泥漿脫水處理設備中，所述泥漿出口處還設有 一泥漿泄漏口及出口閥門。
進一步的，在所述的推壓式泥漿脫水處理設備中，所述高壓泵送設備為混 凝土泵送設備。
進一步的，在所述的推壓式泥漿脫水處理設備中，所述高壓泵送設備的泵 送壓力為7MPa～13MPa，泵送能力為40m3/h～65m3/h。
進一步的，在所述的推壓式泥漿脫水處理設備中，所述輸送管道管壁上設 有多個固定葉片，所述固定葉片設有一傾斜面。
進一步的，在所述的推壓式泥漿脫水處理設備中，多級所述輸送管道單元 之間設有渦旋螺葉輪，所述渦旋螺葉輪固定在所述空心花鍵長軸上。
進一步的，在所述的推壓式泥漿脫水處理設備中，所述空心花鍵長軸通過 驅動齒輪連接一減速器，所述減速器連接一液壓馬達。
進一步的，在所述的推壓式泥漿脫水處理設備中，所述固定片設有四個螺 孔，所述固定片通過螺絲和螺孔固定在螺栓桿上，所述螺栓桿固定在所述輸送 管道單元內。
進一步的，在所述的推壓式泥漿脫水處理設備中，所述固定片與所述螺栓 桿相固定的螺孔處設有隔圈。
進一步的，在所述的推壓式泥漿脫水處理設備中，第一級輸送管道單元與 第二級輸送管道單元的連接處設有一中間壓力閥。
進一步的，在所述的推壓式泥漿脫水處理設備中，所述輸送管道單元設有 泥漿出口，所述泥漿出口處設有一出土壓力閥。
進一步的，在所述的推壓式泥漿脫水處理設備中，所述中間壓力閥和出土 壓力閥的壓力最大值范圍是3MPa～10MPa。
進一步的，在所述的推壓式泥漿脫水處理設備中，所述中間壓力閥和出土 壓力閥的壓力設置由彈簧力設定。
進一步的，在所述的推壓式泥漿脫水處理設備中，所述活塞式泥漿脫水裝 置個數為2～5個。
進一步的，在所述的推壓式泥漿脫水處理設備中，所述活塞式脫水裝置的 壓縮比為10：3。
進一步的，在所述的推壓式泥漿脫水處理設備中，多級所述輸送管道單元 采用首尾相連的排列方式或?qū)盈B的排列方式。
本發明還提出了一種推壓式泥漿脫水處理方法，采用如上文所述的推壓式 泥漿脫水處理設備，所述方法包括步驟：
泥漿由活塞式泥漿脫水裝置進行初級脫水，泥漿由泥漿進口進入泥漿擠壓 腔室，被活塞推壓油缸推壓后，泥漿中的水分從濾布排出，所述泥漿排出至高 壓泵送設備的料斗內;
所述泥漿通過所述高壓泵送設備泵送至管道式泥漿脫水裝置內，所述管道 式泥漿脫水裝置內存在預定壓力，泥漿被壓縮，水分從固定片和旋轉動片之間 的濾縫及小孔流入至空心花鍵長軸內并排除。
進一步的，在所述的推壓式泥漿脫水處理方法中，所述活塞式泥漿脫水裝 置還包括設置在所述泥漿擠壓腔室一側的閥門油缸，在所述活塞推壓油缸將泥 漿壓縮后，所述閥門油缸開啟，將所述泥漿由泥漿出口推出。
進一步的，在所述的推壓式泥漿脫水處理方法中，所述輸送管道單元設有 泥漿進口，所述泥漿進口處設有一中間壓力閥，所述泥漿進入所述輸送管道單 元時，調節所述中間壓力閥至預定壓力。
進一步的，在所述的推壓式泥漿脫水處理方法中，所述預定壓力為1.5MPa。
進一步的，在所述的推壓式泥漿脫水處理方法中，多級所述輸送管道單元 之間設有渦旋螺葉輪，所述空心花鍵長軸帶動所述旋轉動片及渦旋螺葉輪旋轉， 對泥漿進行攪拌脫水。
進一步的，在所述的推壓式泥漿脫水處理方法中，所述輸送管道單元設有 泥漿出口，所述泥漿出口處設有一出土壓力閥，調節所述出土壓力閥的壓力至 3MPa。
與現有技術相比，本發明的有益效果主要體現在：能夠在不添加絮凝劑的 前提下直接對廢棄泥漿進行活塞推進使得初始稀泥漿變?yōu)闈饪s泥漿，再通過高 壓環境使得濃縮泥漿變?yōu)楣腆w泥漿，該脫水處理設備及處理方法，可防止污染 環境，具有良好的脫水性能，迎合市場的需求。
