申請日2015.10.27

　　公開(公告)日2017.05.03

　　IPC分類號C02F9/02

　　摘要

　　本發明公開了一種廢水凈化槽的過濾裝置，屬于凈化設備領域，主要解決傳統的凈化裝置不能把過濾后的廢渣進行排除，容易造成堵塞，影響正常流通，造成工作效率降低的問題，廢水區與沉淀區相通，廢水區設在沉淀區的中段，所述過濾板設在流通管垂直方向與沉淀區相連的連接處，所述沉淀區的下端部設有堵頭，所述沉淀區下端部的內壁設有與堵頭相吻合的內螺紋，所述抽水泵的一端與凈化區實現連接，所述抽水泵的另一端與流通管實現連接，本發明新穎獨特，借助可排廢的設計結構，很好的滿足了其使用需求，解決了傳統的凈化裝置不能把過濾后的廢渣進行排除，容易造成堵塞，影響正常流通，造成工作效率降低的問題，能夠連續運行，不易發生堵塞。

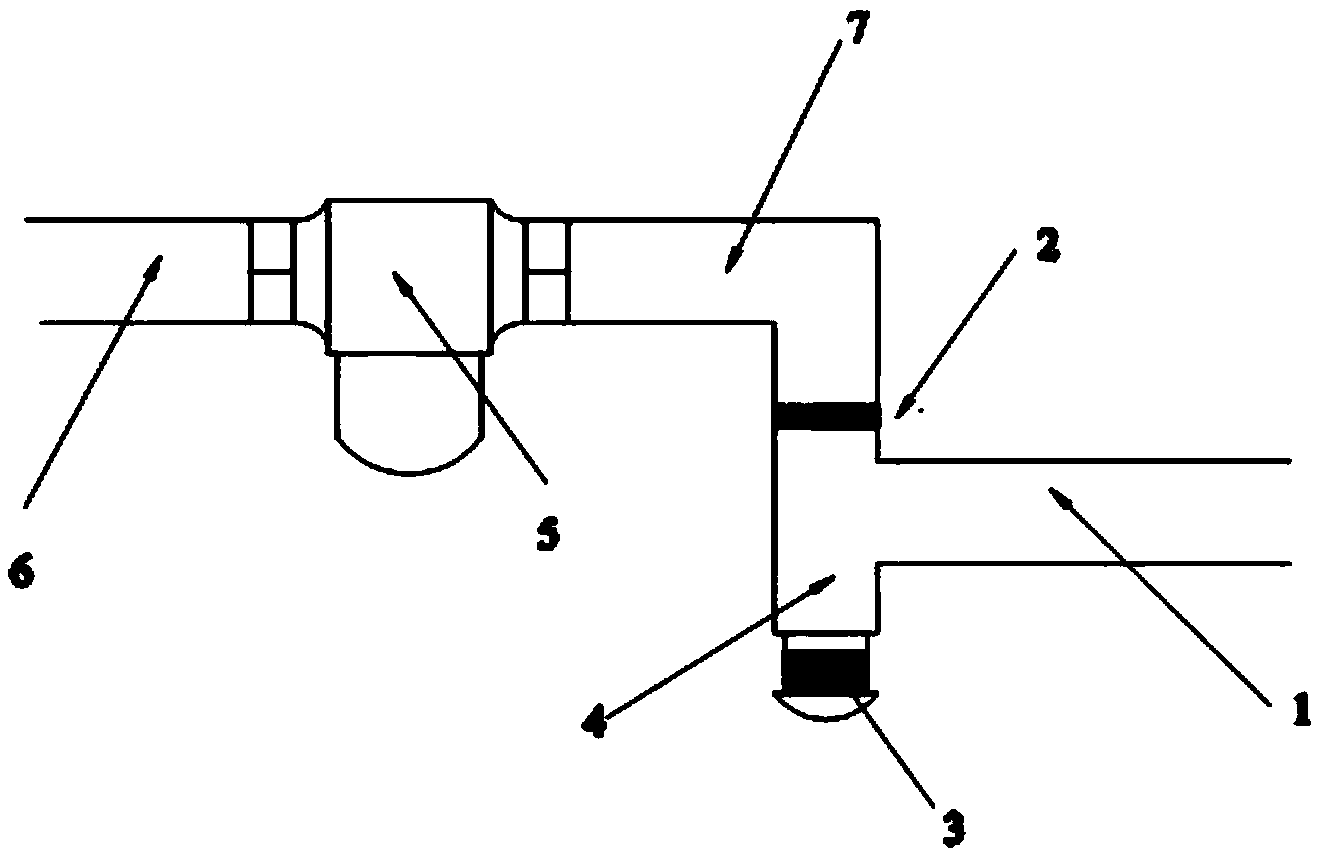

　　摘要附圖



　　權利要求書

　　1.一種廢水凈化槽的過濾裝置，結構包括：廢水區(1)、過濾板(2)、沉淀區(3)、堵頭(4)，抽水泵(5)、凈化區(6)、流通管(7);其特征是：廢水區(1)與沉淀區(3)相通，所述廢水區(1)設在沉淀區(3)的中段，所述過濾板(2)設在流通管(7)垂直方向與沉淀區(3)相連的連接處，所述沉淀區(3)的下端部設有堵頭(4)，所述沉淀區(3)下端部的內壁設有與堵頭(4)相吻合的內螺紋，所述抽水泵(5)的一端與凈化區(6)實現連接，所述抽水泵(5)的另一端與流通管(7)實現連接。

　　2.根據權利要求1所述的一種廢水凈化槽的過濾裝置，其特征是：所述廢水區(1)、沉淀區(3)和凈化區(6)和流通管(7)均相通，所述廢水區(1)、沉淀區(3)和凈化區(6)和流通管(7)均為管狀結構。

　　3.根據權利要求1所述的一種廢水凈化槽的過濾裝置，其特征是：所述流通管(7)為L型結構設計。

　　4.根據權利要求1所述的一種廢水凈化槽的過濾裝置，其特征是：所述廢水區(1)、沉淀區(2)和凈化區(6)和流通管(7)的截面直徑相同。

　　說明書

　　一種廢水凈化槽的過濾裝置

　　技術領域

　　本發明涉及一種廢水凈化槽的過濾裝置，屬于凈化設備領域。

　　背景技術

　　廢水處理設備采用國際先進的生物處理工藝，在總結國內外生活廢水處理裝置的運行經驗的基礎上，結合自己的科研成果和工程實踐，設計出一種可地埋設置的成套有機廢水處理裝置，集去除BOD5、COD、NH3-N于一身，具有技術性能穩定可靠，處理效果好，投資省，自動化運行，維護操作方便，不占地表面積，不需蓋房，不需采暖保溫等優點。地面之上可種花種草，不影響周圍環境。

　　埋設于地表以下，設備上面的地表可作為綠化或其他用地，不需要建房及采暖、保溫，二級生物接觸氧化處理工藝均采用推流式生物接觸氧化，其處理效果優于完全混合式或二級串聯完全混合式生物接觸氧化池。比活性污泥池體積小，對水質的適應性強，耐沖擊負荷性能好，出水水質穩定，不會產生污泥膨脹。池中采用新型彈性立體填料，比表面積大，微生物易掛膜，脫膜，在同樣有機物負荷條件下，對有機物去除率高，能提高空氣中的氧在水中溶解度。生化池采用生物接觸氧化法，其填料的體積負荷比較低，微生物處于自身氧化階斷，產泥量少，僅需三個月(90天)以上排一次泥(用糞車抽吸或脫水成泥餅外運)。該地埋式生活廢水處理設備的除臭方式除采用常規高空排氣，另配有 土壤脫臭措施。整個設備處理系統配有全自動電氣控制系統和設備故障報警系統，運行安全可靠，平時一般不需要專人管理，只需適時地對設備進行維護和保養。

　　傳統的凈化裝置雖然能夠滿足其使用需求，但是不能把過濾后的廢渣進行排除，容易造成堵塞，影響正常流通，造成工作效率降低。

　　發明內容

　　本發明針對傳統的凈化裝置雖然能夠滿足其使用需求，但是不能把過濾后的廢渣進行排除，容易造成堵塞，影響正常流通，造成工作效率降低的問題，設計了一種廢水凈化槽的過濾裝置。

　　本發明解決其技術問題所采取的技術方案是：

　　該一種廢水凈化槽的過濾裝置，其結構包括：廢水區、過濾板、沉淀區、堵頭，抽水泵、凈化區、流通管;廢水區與沉淀區相通，所述廢水區設在沉淀區的中段，所述過濾板設在流通管垂直方向與沉淀區相連的連接處，所述沉淀區的下端部設有堵頭，所述沉淀區下端部的內壁設有與堵頭相吻合的內螺紋，所述抽水泵的一端與凈化區實現連接，所述抽水泵的另一端與流通管實現連接。

　　所述廢水區、沉淀區和凈化區和流通管均相通，所述廢水區、沉淀區和凈化區和流通管均為管狀結構。

　　所述流通管為L型結構設計。

　　所述廢水區、沉淀區和凈化區和流通管的截面直徑相同。

　　本發明有如下優點：

　　1.本發明新穎獨特，借助可排廢的設計結構，很好的滿足了其使用需求，解決了傳統的凈化裝置不能把過濾后的廢渣進行排除，容易造成堵塞，影響正常流通，造成工作效率降低的問題，能夠連續運行，不易發生堵塞。

　　2.本發明結構簡單，易操作，制作方便，部件材質價格低廉，制作成本低，應用性廣。
