申請日2015.10.27
公開(公告)日2016.04.13
IPC分類號G01D21/02
摘要
本實用新型涉及技術領域，具體涉及一種城市排水管網水位及污泥信息監測系統。城市排水管網水位及污泥信息監測系統，包括水位及污泥信息監測裝置，所述水位及污泥信息監測裝置設置于城市排水管網的管道內，所述水位及污泥信息監測裝置通過網絡傳輸系統連接排水管網信息管理平臺。通過對水位高度及污泥厚度的實時在線檢測，隨時掌握城市排水管網的實時數據。

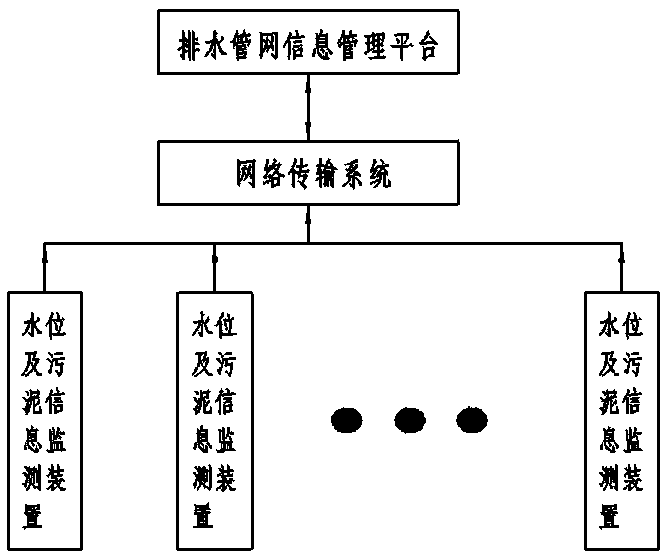

摘要附圖
權利要求書
1.城市排水管網水位及污泥信息監測系統，其特征在于，包括水位及污泥信息監測裝置，所述水位及污泥信息監測裝置設置于城市排水管網的管道內，所述水位及污泥信息監測裝置通過網絡傳輸系統連接排水管網信息管理平臺;水位及污泥信息監測裝置包括平板，所述平板固定在城市排水管網的管道內，平臺上設置有外管，外管內套有內管，外管及內管管壁上均設置有孔，內管內上端設置有激光發射接收器，內管內設置有浮子，平臺下方還設置有壓力傳感器，壓力傳感器下方連接伸縮電機，伸縮電機連接有伸縮式螺旋鉆頭，所述激光發射接收器、壓力傳感器分別與PLC連接，PLC與通過信號發射模塊與網絡傳輸系統連接。
2.根據權利要求1所述城市排水管網水位及污泥信息監測系統，其特征在于，所述壓力傳感器與伸縮電機之間通過平衡機構連接。
3.根據權利要求1所述城市排水管網水位及污泥信息監測系統，其特征在于，外管與內管之間通過固定環固定。
說明書
城市排水管網水位及污泥信息監測系統
技術領域
本實用新型涉及技術領域，具體涉及一種城市排水管網水位及污泥信息監測系統。
背景技術
城市排水管網系統是重要的城市基礎設施，也是城市水污染防治和城市排漬防澇的骨干工程，對消除和減少城市道路積水、合流制管道溢流等內澇災害發揮著重要的安全保障作用。
全國各大城市的排水管網的新建、現有排水系統的改擴建速度快、規模大。并且現有排水管網是近期排水的主要設施，對現有排水管網管理的工作量與新建或改擴建排水管網的設計工作量相比，管理工作的比重也越來越大。怎樣科學管理好城市排水管網系統，成為研究的重要課題。隨著計算機技術、網絡技術和通信技術等信息技術的飛速發展，城市排水管網事業信息化管理的發展，使排水管網水力模型的建立和現代化管理技術應用成為可能。
很多城市對污水排放管理不嚴格，居民生活和工業污水任意排放，導致管網淤積嚴重，過水能力得不到充分利用。而污泥淤積問題始終都是污水管網淤積問題的根本，然而污泥厚度是污水管網管理監控的重點信息，但是現在還沒有污泥厚度在線監測系統。
發明內容
本實用新型的就是為了克服當前實際問題而提供一種能實時掌握排水管網動態運行狀況，尤其是掌握污泥狀況，提高排水管網的養護、管理水平，提高排水能力，提升應急防汛能力的城市排水管網水位及污泥信息監測系統。
本實用新型的技術方案是：
城市排水管網水位及污泥信息監測系統，包括水位及污泥信息監測裝置，所述水位及污泥信息監測裝置設置于城市排水管網的管道內，所述水位及污泥信息監測裝置通過網絡傳輸系統連接排水管網信息管理平臺。
具體的，水位及污泥信息監測裝置包括平板，所述平板固定在城市排水管網的管道內，平臺上設置有外管，外管內套有內管，外管及內管管壁上均設置有孔，內管內上端設置有激光發射接收器，內管內設置有浮子，平臺下方還設置有壓力傳感器，壓力傳感器下方連接伸縮電機，伸縮電機連接有伸縮式螺旋鉆頭，所述激光發射接收器、壓力傳感器分別與PLC連接，PLC與通過信號發射模塊與網絡傳輸系統連接。
優選的，所述壓力傳感器與伸縮電機之間通過平衡機構連接。
優選的，外管與內管之間通過固定環固定。
本實用新型的有益效果在于：通過對水位高度及污泥厚度的實時在線檢測，隨時掌握城市排水管網的實時數據，通過對水位高度及污泥厚度的分析，可以確定城市排水管網的排水能力，需要對排水管網進行局部或全局進行排淤清理時，可提供詳實的數據，提高了城市排水管網的管理能力。
