申請日2015.10.27

　　公開(公告)日2016.04.06

　　IPC分類號C02F11/12; C02F11/14

　　摘要

　　本實用新型屬于污泥脫水機輔助設備領域，尤其涉及一種疊螺式污泥脫水機用進泥裝置。包括攪拌箱以及與攪拌箱連通的進泥管，所述進泥管設置在攪拌箱的下方，所述攪拌箱的箱體內設置有分泥盤，所述分泥盤設置在進泥管的管口的上方，所述攪拌箱內還設置有框式攪拌架，所述框式攪拌架轉動設置在攪拌箱內。與現有技術相比，本實用新型的優點和積極效果在于,本實用新型通過在傳統的攪拌箱內加設分泥盤以及改變傳統的進泥方式，從而有效的使污泥和絮凝劑在進入攪拌箱后，進行發散，使其在攪拌箱內進行充分均勻的混合，提高了絮凝劑的利用效率，減少絮凝劑的投放量，從而增強污泥的絮凝效果，進而提高整個疊螺式污泥脫水機的效果。

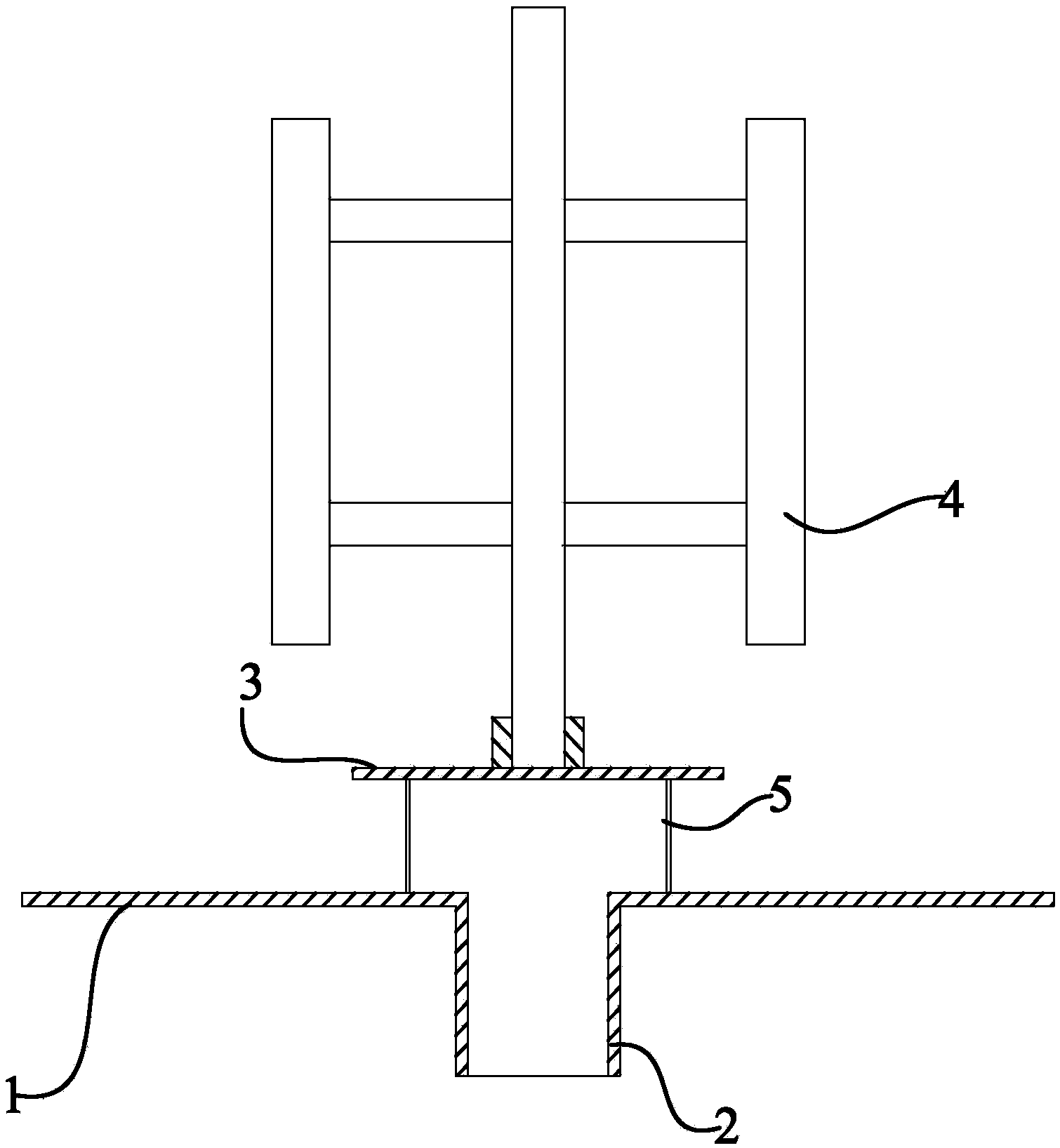

　　摘要附圖



　　權利要求書

　　1.一種疊螺式污泥脫水機用進泥裝置，包括攪拌箱以及與攪拌箱連通的進泥管，其特征在于,所述進泥管設置在攪拌箱的下方，所述攪拌箱的箱體內設置有分泥盤，所述分泥盤設置在進泥管的管口的上方，所述攪拌箱內還設置有框式攪拌架，所述框式攪拌架轉動設置在攪拌箱內。

　　2.根據權利要求1所述的疊螺式污泥脫水機用進泥裝置，其特征在于,所述分泥盤呈圓盤狀設置在進泥管的管口的上方。

　　3.根據權利要求2所述的疊螺式污泥脫水機用進泥裝置，其特征在于,所述分泥盤通過支撐架設置在進泥管的管口的上方。

　　4.根據權利要求3所述的疊螺式污泥脫水機用進泥裝置，其特征在于,所述分泥盤的直徑大于進泥管的管口直徑。

　　5.根據權利要求4所述的疊螺式污泥脫水機用進泥裝置，其特征在于,所述分泥盤、支撐架以及進泥管的材質均為不銹鋼材質。

　　說明書

　　疊螺式污泥脫水機用進泥裝置

　　技術領域

　　本實用新型屬于污泥脫水機輔助設備領域，涉及疊螺式污泥脫水機，尤其涉及一種疊螺式污泥脫水機用進泥裝置。

　　背景技術

　　隨著科技的進步，生活水平的提高，人們的環保意識也越來越重，工業廢物也從傳統的隨意排放轉變?yōu)楝F(xiàn)在的去毒處理，在工業生產中，污水處理是主要的環保問題之一。一般情況下，通過工業廢水處理站處理，但廢水處理過程中會產生污泥，而未經過很好處理處置的污泥進入環境后，將會直接給水體和大氣帶來二次污染，對生態環境和人類的活動也將構成了嚴重的威脅。因此，需要對污泥做進一步的處理，而工業污泥的最基本處理便是脫水。

　　目前，污泥脫水主要采用污泥脫水機來完成，現有市場上的污泥脫水機主要分為：

　　1、板框式污泥脫水機：在密閉的狀態下，經過高壓泵打入的污泥經過板框的擠壓，使污泥內的水通過濾布排出，達到脫水目的。

　　2、帶式污泥脫水機：由上下兩條張緊的濾帶夾帶著污泥層，從一連串有規律排列的輥壓筒中呈S形經過，依靠濾帶本身的張力形成對污泥層的壓榨和剪切力，把污泥層中的毛細水?dāng)D壓出來，從而實現污泥脫水。

　　3、離心式污泥脫水機：由轉載和帶空心轉軸的螺旋輸送器組成，污泥由空心轉軸送入轉筒，在高速旋轉產生的離心力下，產即被甩入轉鼓腔內。由于比重不一樣，形成固液分離。污泥在螺旋輸送器的推動下，被輸送到轉鼓的錐端由出口連續排出;液環層的液體則由堰口連續“溢流”排至轉鼓外靠重力排出。

　　4、疊氏污泥脫水機：由固定環，游動環相互層疊加，螺旋軸貫穿其中形成的過濾主體。通過重力濃縮以及污泥在推進過程中受到背壓板形成的內壓作用實現充分脫水，濾液從固定環和活動環所形成的濾縫排出，泥餅從脫水部的末 端排出。

　　由于疊螺式污泥脫水機易分離，不堵塞的特點，目前已廣泛應用在市政污水處理及工業廢水處理、石油化工、醫藥、紡織、冶金、食品飲料、、礦山等眾多領域。

　　隨著各種新材料與控制技術的發展，國內一些公司也在傳統疊螺式污泥脫水機的基礎上進行了一些創新、改進，如針對螺旋軸的改進、無磨損結構、行業專用機型等。

　　然而，上述的改進多是針對疊螺式污泥脫水機的脫水段或壓縮段的改進，而忽略了其在進泥過程中的改動，目前，廣泛使用的疊螺式污泥脫水機的攪拌箱，只是單純的具有攪拌架，很容易出現絮凝劑和污泥混合不均勻的現象，而絮凝劑和污泥混合不均勻(攪拌時間短，在攪拌過程中，要不停的向脫水機內輸送)，就會影響污泥的絮凝效果，降低絮凝劑的使用效率，從而影響疊螺式污泥脫水機的使用效果，降低工作效率。

　　實用新型內容

　　本實用新型針對上述的疊螺式污泥脫水機的脫水效果不佳等技術問題，提出一種設計合理、結構簡單、成本低廉且能夠提高現有疊螺式污泥脫水機脫水效果的疊螺式污泥脫水機用進泥裝置。

　　為了達到上述目的，本實用新型采用的技術方案為,本實用新型提供一種疊螺式污泥脫水機用進泥裝置，包括攪拌箱以及與攪拌箱連通的進泥管，所述進泥管設置在攪拌箱的下方，所述攪拌箱的箱體內設置有分泥盤，所述分泥盤設置在進泥管的管口的上方，所述攪拌箱內還設置有框式攪拌架，所述框式攪拌架轉動設置在攪拌箱內。

　　作為優選，所述分泥盤呈圓盤狀設置在進泥管的管口的上方。

　　作為優選，所述分泥盤通過支撐架設置在進泥管的管口的上方。

　　作為優選，所述分泥盤的直徑大于進泥管的管口直徑。

　　作為優選，所述分泥盤、支撐架以及進泥管的材質均為不銹鋼材質。

　　與現有技術相比，本實用新型的優點和積極效果在于,

　　1、本實用新型通過在傳統的攪拌箱內加設分泥盤以及改變傳統的進泥方式，從而有效的使污泥和絮凝劑在進入攪拌箱后，進行發散，使其在攪拌箱內進行充分均勻的混合，提高了絮凝劑的利用效率，減少絮凝劑的投放量，從而增強污泥的絮凝效果，進而提高整個疊螺式污泥脫水機的效果。
