申請日2015.10.27

　　公開(公告)日2016.04.06

　　IPC分類號C02F1/14

　　摘要

　　本實用新型公開了一種利用太陽能來蒸發廢水的處理裝置，包括太陽能熱水器、蒸發水箱、循環水箱和循環水泵，所述太陽能熱水器的輸出端通過管路與蒸發水箱內的散熱管的輸入端連接，所述蒸發水箱內的散熱管的輸出端通過管路與循環水箱連通，所述循環水泵的輸入端通過管路與循環水箱連通，所述循環水泵的輸出端通過管路與太陽能熱水器的輸入端連接，本實用新型能夠投資成本少，工藝簡單，運行費用極低，無操作控制難度，運行可靠。

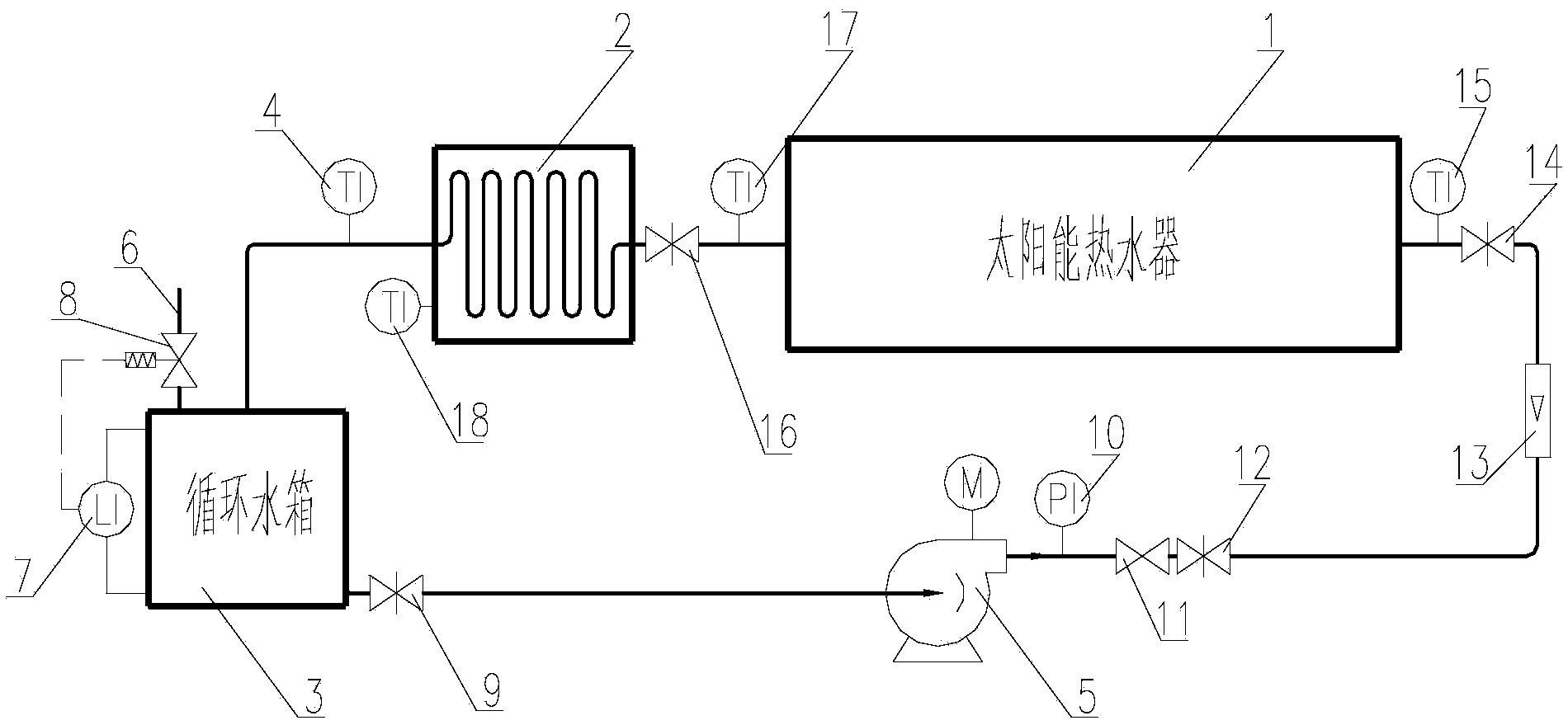

　　摘要附圖



　　權利要求書

　　1.一種利用太陽能來蒸發廢水的處理裝置，其特征在于：包括太陽能熱水器(1)、蒸發水箱(2)、循環水箱(3)和循環水泵(5)，所述太陽能熱水器(1)的輸出端通過管路與蒸發水箱(2)內的散熱管(22)的輸入端連接，所述蒸發水箱(2)內的散熱管(22)的輸出端通過管路與循環水箱(3)連通，所述循環水泵(5)的輸入端通過管路與循環水箱(3)連通，所述循環水泵(5)的輸出端通過管路與太陽能熱水器(1)的輸入端連接。

　　2.如權利要求1所述的一種利用太陽能來蒸發廢水的處理裝置，其特征在于：所述循環水箱(3)上連通有凈水自動補水管(6)，所述凈水自動補水管(6)上設有電動電磁閥(8)。

　　3.如權利要求1所述的一種利用太陽能來蒸發廢水的處理裝置，其特征在于：所述循環水箱(3)的側面設有液位控制顯示器(7)，所述液位控制顯示器(7)與電動電磁閥(8)連接。

　　4.如權利要求1所述的一種利用太陽能來蒸發廢水的處理裝置，其特征在于：所述循環水泵(5)與循環水箱(3)之間的管路上設有第二閘閥(9)，所述循環水泵(5)上設有故障自動報警器。

　　5.如權利要求1所述的一種利用太陽能來蒸發廢水的處理裝置，其特征在于：所述循環水泵(5)與太陽能熱水器(1)之間的管路上由前到后依次設有壓力控制顯示器(10)、第二截止閥(11)、第三閘閥(12)、流量計(13)、第四閘閥(14)和第一溫度控制顯示器(15)。

　　6.如權利要求1所述的一種利用太陽能來蒸發廢水的處理裝置，其特征在于：所述太陽能熱水器(1)與蒸發水箱(2)之間的管路上設有第一閘閥(16)和第二溫度控制顯示器(17)，所述第一閘閥(16)設在第二溫度控制顯示器(17)的前方。

　　7.如權利要求1所述的一種利用太陽能來蒸發廢水的處理裝置，其特征在于：所述蒸發水箱(2)的箱體(21)一側的下部設有第三溫度控制顯示器(18)，所述蒸發水箱(2)與循環水箱(3)之間的管路上設有第四溫度控制顯示器(4)。

　　8.如權利要求1所述的一種利用太陽能來蒸發廢水的處理裝置，其特征在于：還包括集水機構(20)和若干升降機構(30)，所述蒸發水箱(2)的前側和后側均設有升降機構(30)，所述升降機構(30)上安裝有集水機構(20)，所述集水機構(20)包括透明頂罩(201)、集水槽(202)和排水管(203)，箱體(21)的正上方設有罩蓋箱體(21)上端口的透明頂罩(201)，所述箱體(21)的上端高度高于透明頂罩(201)的下端高度，所述透明頂罩(201)的下端內側設有集水槽(202)，所述集水槽(202)通過排水管(203)與循環水箱(3)連通，所述升降機構(30)包括安裝板(301)、電機(302)、螺紋桿(303)和連接板(304)，所述安裝板(301)設在蒸發水箱(2)上，所述安裝板(301)上設有電機(302)，所述電機(302)的轉動軸上設有螺紋桿(303)，所述螺紋桿(303)上設有螺紋連接的連接板(304)，所述連接板(304)與透明頂罩(201)固定連接。

　　9.如權利要求8所述的一種利用太陽能來蒸發廢水的處理裝置，其特征在于：所述箱體(21)的內部側面和底面均設有隔熱層(28)，所述箱體(21)的底部為錐形形狀，所述箱體(21)的底部中間設有第一排污口(23)，所述第一排污口(23)上設有第一閥門(24)，所述第一排污口(23)與儲污箱(25)連通，所述儲污箱(25)的底部中間設有第二排污口(26)，所述第二排污口(26)上設有第二閥門(27)，所述儲污箱(25)的底部為錐形形狀，所述儲污箱(25)的一側設有觀察窗。

　　10.如權利要求8至9中任一項所述的一種利用太陽能來蒸發廢水的處理裝置，其特征在于：所述箱體(21)為矩形或圓筒形，所述箱體(21)為矩形，則散熱管(22)彎曲成波浪形狀，所述箱體(21)為圓筒形，則散熱管(22)呈半圓弧形彎折布置。

　　說明書

　　一種利用太陽能來蒸發廢水的處理裝置

　　【技術領域】

　　本實用新型涉及一種利用太能陽來蒸發廢水的處理裝置來達到廢水零排放要求的技術領域，適用于有廢水排放的企事業的應用。

　　【背景技術】

　　在各行各業，生產、生活等過程中不可避免地要利用到各種水資源，經過生產工藝或生活用水后，均會產生部分的廢水需要排放，這部分廢水經過一定的廢水處理及回收后，最后總有一部分經過濃縮后的廢水很難或無法再處理或排放，特別是高含鹽量的濃水或者高有機物含量的廢水，已經成為制約相關企業開展生產和生活活動的重大問題。

　　通過采用常規的利用蒸汽來進行蒸發結晶的方法雖然可以在一定程度上解決或處理一部分上述的問題，但由于投資巨大、工藝復雜、運行費用高、控制難度大等問題，嚴重制約了這類產品的發展。

　　為實現上述目的，解決難處理廢水的問題，本實用新型提出了一種利用太能陽來蒸發廢水的處理裝置。

　　【實用新型內容】

　　本實用新型的目的就是解決現有技術中的問題，提出一種利用太陽能來蒸發廢水的處理裝置,能夠投資成本少，工藝簡單，運行費用極低，無操作控制難度，運行可靠。

　　為實現上述目的，本實用新型提出了一種利用太陽能來蒸發廢水的處理裝置，包括太陽能熱水器、蒸發水箱、循環水箱和循環水泵，所述太陽能熱水器的輸出端通過管路與蒸發水箱內的散熱管的輸入端連接，所述蒸發水箱內的散 熱管的輸出端通過管路與循環水箱連通，所述循環水泵的輸入端通過管路與循環水箱連通，所述循環水泵的輸出端通過管路與太陽能熱水器的輸入端連接。

　　作為優選，所述循環水箱上連通有凈水自動補水管，所述凈水自動補水管上設有電動電磁閥。

　　作為優選，所述循環水箱的側面設有液位控制顯示器，所述液位控制顯示器與電動電磁閥連接。

　　作為優選，所述循環水泵與循環水箱之間的管路上設有第二閘閥，所述循環水泵上設有故障自動報警器。

　　作為優選，所述循環水泵與太陽能熱水器之間的管路上由前到后依次設有壓力控制顯示器、第二截止閥、第三閘閥、流量計、第四閘閥和第一溫度控制顯示器。

　　作為優選，所述太陽能熱水器與蒸發水箱之間的管路上設有第一閘閥和第二溫度控制顯示器，所述第一閘閥設在第二溫度控制顯示器的前方。

　　作為優選，所述蒸發水箱的箱體一側的下部設有第三溫度控制顯示器，所述蒸發水箱與循環水箱之間的管路上設有第四溫度控制顯示器。

　　作為優選，還包括集水機構和若干升降機構，所述蒸發水箱的前側和后側均設有升降機構，所述升降機構上安裝有集水機構，所述集水機構包括透明頂罩、集水槽和排水管，所述箱體的正上方設有罩蓋箱體上端口的透明頂罩，所述箱體的上端高度高于透明頂罩的下端高度，所述透明頂罩的下端內側設有集水槽，所述集水槽通過排水管與循環水箱連通，所述升降機構包括安裝板、電機、螺紋桿和連接板，所述安裝板設在蒸發水箱上，所述安裝板上設有電機，所述電機的轉動軸上設有螺紋桿，所述螺紋桿上設有螺紋連接的連接板，所述連接板與透明頂罩固定連接。

　　作為優選，所述箱體的內部側面和底面均設有隔熱層，所述箱體的底部為 錐形形狀，所述箱體的底部中間設有第一排污口，所述第一排污口上設有第一閥門，所述第一排污口與儲污箱連通，所述儲污箱的底部中間設有第二排污口，所述第二排污口上設有第二閥門，所述儲污箱的底部為錐形形狀，所述儲污箱的一側設有觀察窗。

　　作為優選，所述蒸發水箱為矩形或圓筒形，所述蒸發水箱為矩形，則散熱管彎曲成波浪形狀，所述蒸發水箱為圓筒形，則散熱管呈半圓弧形彎折布置。

　　本實用新型的有益效果：本實用新型通過利用太陽能轉化為熱能，由于各種廢水成分的特殊性及其易結垢等原因，廢水直接進入太陽能熱水器會影響太陽能熱水器傳熱效果，蒸發后隨著濃度加大沉淀物結晶物會堵塞太陽能熱水器的流水通道，故廢水不宜進入太能熱水器直接進行加熱，所以本裝置采用了一套凈水循環系統，利用太陽能加熱循環中的凈水，再利用加熱的凈水通過蒸發水箱去加熱廢水達到蒸發廢水的目的。同時，本裝置可以結合自然蒸發一起使用，有效減少自然蒸發所需的蒸發面積，節省場地和土建費用。

　　透明頂罩、集水槽和排水管的應用能夠收集冷凝水，可對循環水箱給予一定的補水量;箱體的底部中間設有第一排污口，第一排污口上設有第一閥門，第一排污口與儲污箱連通，儲污箱的底部中間設有第二排污口，第二排污口上設有第二閥門，能夠方便清除蒸發水箱內的雜質;夜間或陽光不充足時，可將透明罩抬高，可以充分利用風吹來蒸發水分，并且系統較大時可根據頂罩大小按需設置多個升降機構。

　　一次安裝，簡單易用，全自動運行，免維護。由于太陽能集熱管采用熱管技術，即使在某一支或多支太能集熱管受損或斷裂的情況下，由于集熱管并不直接接觸循環熱水，本裝置依舊可以直接繼續使用而不受影響。
