申請日2015.10.27

　　公開(公告)日2016.04.06

　　IPC分類號B08B5/02; C02F11/12

　　摘要

　　本實用新型屬于污泥處理設備領域，涉及污泥脫水機，尤其涉及一種污泥深度脫水機旋轉桶用清理裝置。包括旋轉桶，所述旋轉桶的外圍設置有吹氣管，所述吹氣管上間隔設置有出氣孔，所述出氣孔呈排狀設置在吹氣管上。與現有技術相比，本實用新型的優點和積極效果在于,本實用新型通過在旋轉桶的外圍加設吹氣管，利用高壓風力，不斷的將堵塞漏水圓孔的污泥吹洗掉，進而解決了污泥堵塞漏水圓孔的問題，從而保障了污泥深度脫水機的工作效率。

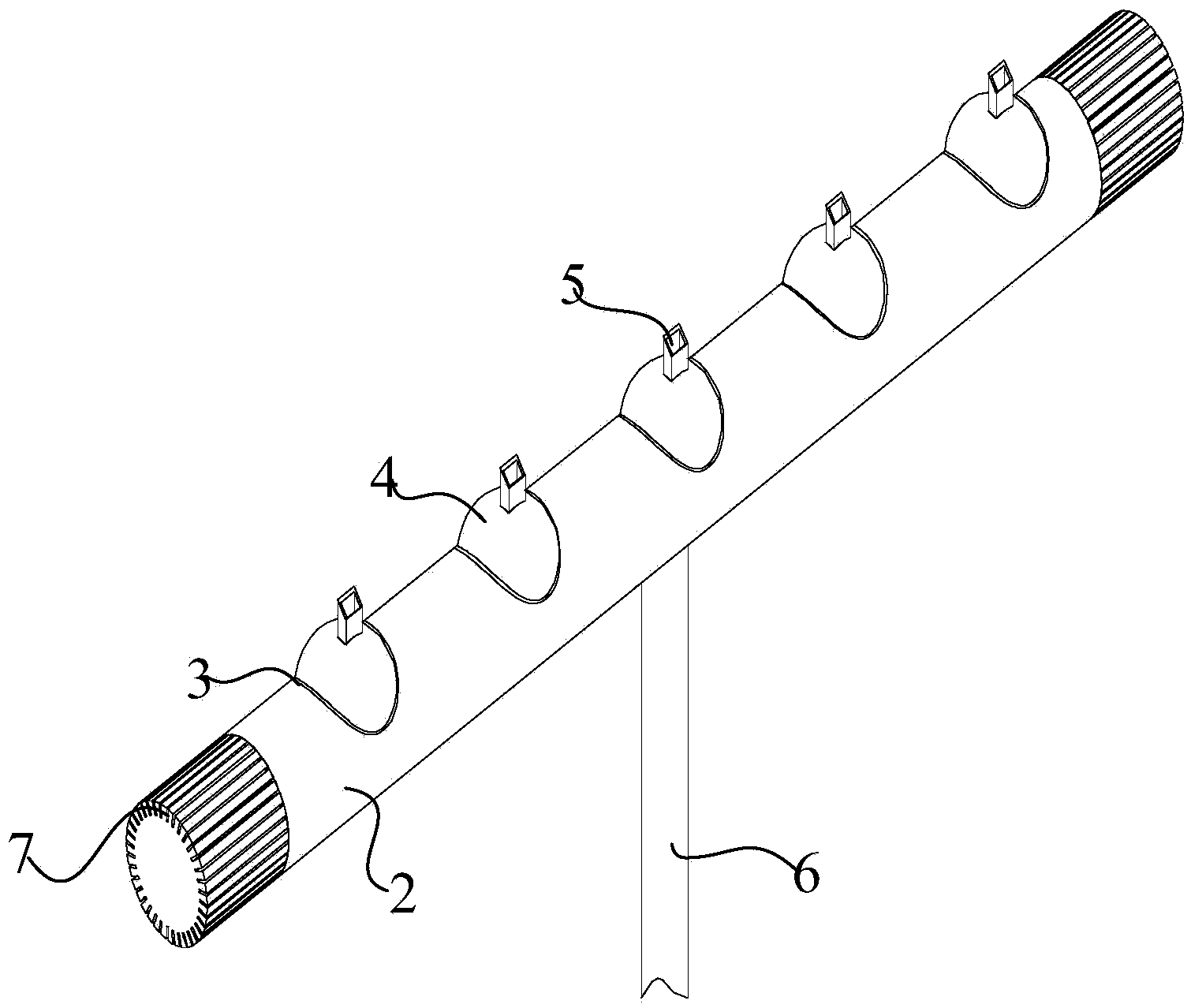

　　摘要附圖



　　權利要求書

　　1.一種污泥深度脫水機旋轉桶用清理裝置，包括旋轉桶，其特征在于,所述旋轉桶的外圍設置有吹氣管，所述吹氣管上間隔設置有出氣孔，所述出氣孔呈排狀設置在吹氣管上。

　　2.根據權利要求1所述的污泥深度脫水機旋轉桶用清理裝置，其特征在于,所述出氣孔處設置有萬向球，所述萬向球的內部設置有貫穿萬向球的孔道，所述孔道與吹氣管相通，所述萬向球上設置有噴氣管。

　　3.根據權利要求2所述的污泥深度脫水機旋轉桶用清理裝置，其特征在于,所述噴氣管與孔道垂直設置。

　　4.根據權利要求3所述的污泥深度脫水機旋轉桶用清理裝置，其特征在于,所述噴氣管呈矩形狀設置在噴氣管。

　　5.根據權利要求4所述的污泥深度脫水機旋轉桶用清理裝置，其特征在于,所述吹氣管沿豎直方向傾斜設置在旋轉桶的外圍。

　　6.根據權利要求5所述的污泥深度脫水機旋轉桶用清理裝置，其特征在于,所述旋轉桶的外圍設置有兩個吹氣管。

　　7.根據權利要求6所述的污泥深度脫水機旋轉桶用清理裝置，其特征在于,所述吹氣管的兩端設置有密封塞。

　　說明書

　　污泥深度脫水機旋轉桶用清理裝置

　　技術領域

　　本實用新型屬于污泥處理設備領域，涉及污泥脫水機，尤其涉及一種污泥深度脫水機旋轉桶用清理裝置。

　　背景技術

　　隨著科技的進步，生活水平的提高，人們的環保意識也越來越重，工業廢物也從傳統的隨意排放轉變?yōu)楝F(xiàn)在的去毒處理，在工業生產中，污水處理是主要的環保問題之一。一般情況下，通過工業廢水處理站處理，但廢水處理過程中會產生污泥，而未經過很好處理處置的污泥進入環境后，將會直接給水體和大氣帶來二次污染，對生態環境和人類的活動也將構成了嚴重的威脅。因此，需要對污泥做進一步的處理，而工業污泥的最基本處理便是脫水。

　　目前，污泥脫水主要采用污泥脫水機來完成，現有市場上的污泥脫水機主要分為：板框式污泥脫水機、帶式污泥脫水機、離心式污泥脫水機、疊氏污泥脫水機，上述四種污泥脫水機雖然都能夠達到脫水的目的，且各有各的優點，但也扔存在各自的缺點，而它們卻具有共同的一大缺點就是脫水后的污泥含水率依然較高，給污泥的儲運和進一步的利用帶來不便。

　　針對上述的問題，人們通過提供污泥深度脫水機來進行再處理，達到再處理的目的，為此，人們提供了各種各樣的污泥深度脫水機，例如，國家知識產權局就公開了一種立式污泥脫水機{申請?zhí)?01220725435.9}：包括外殼、轉筒和進泥管，所述的轉筒位于外殼圍成腔體的中心位置，轉筒內壁上方設置有轉片，所述的進泥管位于轉筒的中心軸線上，所述的轉筒底部設置有出泥口且整個外壁均勻分布有漏水圓孔，頂部靠近轉片一端與電機連接。

　　上述立式污泥脫水機雖然進一步解決了污泥脫水后的污泥含水率依然較高的問題，但，其在脫水過程中，污泥會堵塞漏水圓孔，進而導致脫水效率降低，最終無法完成任務。

　　實用新型內容

　　本實用新型針對上述的污泥會堵塞漏水圓孔等技術問題，提出一種設計合理、結構簡單、成本低廉且能夠防止污泥會堵塞漏水圓孔的污泥深度脫水機旋轉桶用清理裝置。

　　為了達到上述目的，本實用新型采用的技術方案為,本實用新型提供一種污泥深度脫水機旋轉桶用清理裝置，包括旋轉桶，所述旋轉桶的外圍設置有吹氣管，所述吹氣管上間隔設置有出氣孔，所述出氣孔呈排狀設置在吹氣管上。

　　作為優選，所述出氣孔處設置有萬向球，所述萬向球的內部設置有貫穿萬向球的孔道，所述孔道與吹氣管相通，所述萬向球上設置有噴氣管。

　　作為優選，所述噴氣管與孔道垂直設置。

　　作為優選，所述噴氣管呈矩形狀設置在噴氣管。

　　作為優選，所述吹氣管沿豎直方向傾斜設置在旋轉桶的外圍。

　　作為優選，所述旋轉桶的外圍設置有兩個吹氣管。

　　作為優選，所述吹氣管的兩端設置有密封塞。

　　與現有技術相比，本實用新型的優點和積極效果在于,

　　1、本實用新型通過在旋轉桶的外圍加設吹氣管，利用高壓風力，不斷的將堵塞漏水圓孔的污泥吹洗掉，進而解決了污泥堵塞漏水圓孔的問題，從而保障了污泥深度脫水機的工作效率。
