申請日2015.11.07

　　公開(公告)日2016.03.23

　　IPC分類號B67D7/02; B67D7/08

　　摘要

　　本實用新型公開了一種撬裝式污油、污水回收裝置，包括撬裝塊，設置在撬裝塊上的儲罐，所述的儲罐設有廢液進口、廢液出口，廢液出口與輸出控制系統連通，輸出控制系統設有輸出管線、螺桿泵及控制板，輸出管線上設有單向閥，輸出管線與處理管線連通，控制板上設有啟動按鈕、停止按鈕，控制板控制螺桿泵工作。儲罐及輸出控制系統連通設置在撬裝塊，可以方便的移動位置，進行工作，工作靈活性強，集輸泵站原油、污水化驗后的廢液收集到儲罐內，儲罐儲滿后，將上述廢液通過輸出控制系統輸送到處理系統中進行集中處理，一是可以防止廢液污染環境，二是可以將廢液合并處理，減少了處理的成本，提高了處理的效率。

　　權利要求書

　　1.撬裝式污油、污水回收裝置，包括撬裝塊，設置在撬裝塊上的儲罐，其特征在于：所述的儲罐設有廢液進口、廢液出口，廢液出口與輸出控制系統連通，輸出控制系統設有輸出管線、螺桿泵及控制板，輸出管線上設有單向閥，輸出管線與處理管線連通，控制板上設有啟動按鈕、停止按鈕，控制板控制螺桿泵工作。

　　2.根據權利要求1所述的撬裝式污油、污水回收裝置，其特征在于：所述的儲罐設有液位變送器，液位變送器與光柱顯示儀電連接，光柱顯示儀與輸出控制系統電連接。

　　3.根據權利要求2所述的撬裝式污油、污水回收裝置，其特征在于：所述的光柱顯示儀設置在控制柜頂部。

　　4.根據權利要求1所述的撬裝式污油、污水回收裝置，其特征在于：所述的儲罐內設有電加熱絲。

　　5.根據權利要求1所述的撬裝式污油、污水回收裝置，其特征在于：所述的撬裝塊的一端設有儲罐安裝座，儲罐安裝座安裝固定儲罐，撬裝塊的另一端設有控制柜，螺桿泵設置在控制柜內，控制柜的頂部設有控制板。

　　說明書

　　撬裝式污油、污水回收裝置

　　技術領域

　　本實用新型涉及一種回收裝置，確切地說一種撬裝式污油、污水回收裝置。

　　背景技術

　　集輸泵站原油、污水化驗每2小時需要取樣放空、化驗后廢液無法進行集中回收有效處理，既污染了環境、又造成資源浪費。

　　實用新型內容

　　本實用新型要解決的技術問題是提供一種撬裝式污油、污水回收裝置，該裝置結構簡單，成本低，可以方便地用于集輸泵站原油、污水化驗后的廢液的收集，收集后的廢液匯集到一定程度后輸送到處理系統進行無害化處理，防止污染環境，減少資源浪費。

　　為解決上述技術問題，本實用新型采用如下技術手段：

　　一種撬裝式污油、污水回收裝置，包括撬裝塊，設置在撬裝塊上的儲罐，所述的儲罐設有廢液進口、廢液出口，廢液出口與輸出控制系統連通，輸出控制系統設有輸出管線、螺桿泵及控制板，輸出管線上設有單向閥，輸出管線與處理管線連通，控制板上設有啟動按鈕、停止按鈕，控制板控制螺桿泵工作。

　　本實用新型的一種撬裝式污油、污水回收裝置，儲罐及輸出控制系統連通設置在撬裝塊，可以方便的移動位置，進行工作，工作靈活性強，集輸泵站原油、污水化驗后的廢液收集到儲罐內，儲罐儲滿后，將上述廢液通過輸出控制系統輸送到處理系統中進行集中處理，一是可以防止廢液污染環境，二是可以將廢液合并處理，減少了處理的成本，提高了處理的效率。

　　作為優選，本實用新型更進一步的技術方案是：

　　所述的儲罐設有液位變送器，液位變送器與光柱顯示儀電連接，光柱顯示儀與輸出控制系統電連接。通過液位變送器將液位變化的位移量轉換為4-20mA信號輸出，傳送給光柱顯示儀，控制系統設置液面高度范圍，如將泵設置為當儲罐內液面高度在1000mm時，泵啟動;當儲罐內液面高度在150mm時，泵關閉，可實現泵的自動化工作，提高本裝置使用的便捷性， 并實現遠程傳顯示與控制。

　　所述的光柱顯示儀設置在控制柜頂部，便于觀測。

　　所述的儲罐內設有電加熱絲，在需要時可以對儲罐內收集到的廢液進行加熱處理。

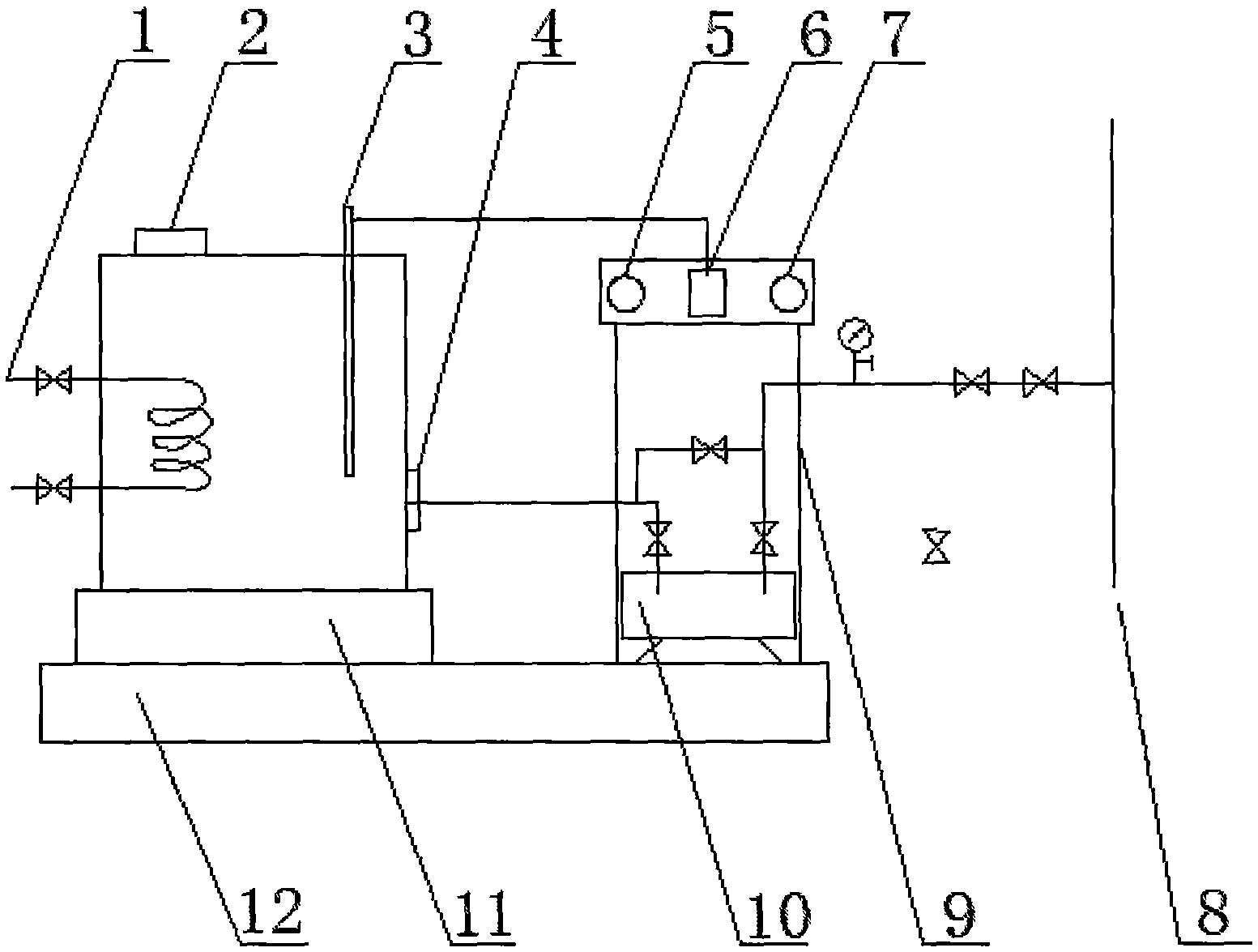

　　所述的撬裝塊的一端設有儲罐安裝座，儲罐安裝座安裝固定儲罐，撬裝塊的另一端設有控制柜，螺桿泵設置在控制柜內，控制柜的頂部設有控制板。儲罐與控制柜設置在撬裝塊的兩端，一是可以使本裝置更美觀，二是裝置的重力分布更均勻。
