申請日2015.11.07

　　公開(公告)日2016.05.11

　　IPC分類號B01D61/08; C02F1/44

　　摘要

　　本實用新型公開了一種基于鍋爐補給水處理中反滲透系統的濃水循環脫鹽系統，包括水泵、進水管道、膜殼、反滲透膜、出水管道、稀釋管道和濃水泵，所述膜殼內部通過設置反滲透膜分割成濃水區和純水區，其中濃水區的膜殼上連接進水管道，純水區的膜殼上連接出水管道;所述純水區的膜殼上連接稀釋管道的一端，而稀釋管道的另一端連接進水管道，所述稀釋管道上設有濃水泵。在此過程中產水時，系統的回收率是100%,排水時系統的回收率是0%，如此交替循環。此過程通過控制濃水排放的含鹽量來判斷濃水排放的啟動點;通過控制壓力容器的容積就可以調節濃水排放的時間，進而可以調整反滲透系統的回收率。

　　權利要求書

　　1.基于鍋爐補給水處理中反滲透系統的濃水循環脫鹽系統，包括水泵、進水管道、膜殼、反滲透膜、出水管道、稀釋管道和濃水泵，其特征在于，所述膜殼內部通過設置反滲透膜分割成濃水區和純水區，其中濃水區的膜殼上連接進水管道，純水區的膜殼上連接出水管道;所述純水區的膜殼上連接稀釋管道的一端，而稀釋管道的另一端連接進水管道，所述稀釋管道上設有濃水泵。

　　2.根據權利要求1所述的基于鍋爐補給水處理中反滲透系統的濃水循環脫鹽系統，其特征在于，所述進水管道連接在水泵的輸出接口。

　　3.根據權利要求1所述的基于鍋爐補給水處理中反滲透系統的濃水循環脫鹽系統，其特征在于，所述稀釋管道上設置導電表接口。

　　說明書

　　基于鍋爐補給水處理中反滲透系統的濃水循環脫鹽系統

　　技術領域

　　本實用新型涉及一種較大范圍，具體是一種基于鍋爐補給水處理中反滲透系統的濃水循環脫鹽系統。

　　背景技術

　　反滲透是一種物理現象，含有鹽分的水有自然滲透壓力，當把含鹽水(原水)與純水用微孔直徑為萬分之一微米的半透膜隔開時，純水由于滲透壓的作用將透過半透膜而進入原水側。相反，要在原水側施加高于其本身滲透壓的壓力，則原水中的分子將透過半透膜而進入純水側，但原水中的鹽份、細微雜質、有機物等成分卻不能進入純水側。其優點很多：出水水質穩定，可連續生產;其操作僅靠壓力作為推動力，相對其他物理處理手段具有最低的能耗;無需使用化學處理試劑，無化學廢液的排放，幾乎無環境污染;設備占地小，操作簡單，無需頻繁維護，故反滲透技術應用很廣。但傳統反滲透也有一些設計缺陷：恒壓運行造成大量的能量浪費;回收率的提高靠增加串聯的數量來實現，并且對于一個固定的系統來說，回收率固定不可調，無法對原水水質的變化作出調整;由于流道很長，使頭、尾部膜的運行工況差異較大，造成所謂的頭膜效應和尾膜效應;膜的產能不平均，頭膜的產能充分得到發揮，而尾膜的產能不能充分得到發揮，造成浪費;系統回收率較低，原水為自來水的系統回收率一般為75%，原水為中水回用水的系統回收率一般為65%，原水為海水淡化用水的系統回收率一般為40%。

　　實用新型內容

　　本實用新型的目的在于提供一種基于鍋爐補給水處理中反滲透系統的濃水循環脫鹽系統，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：

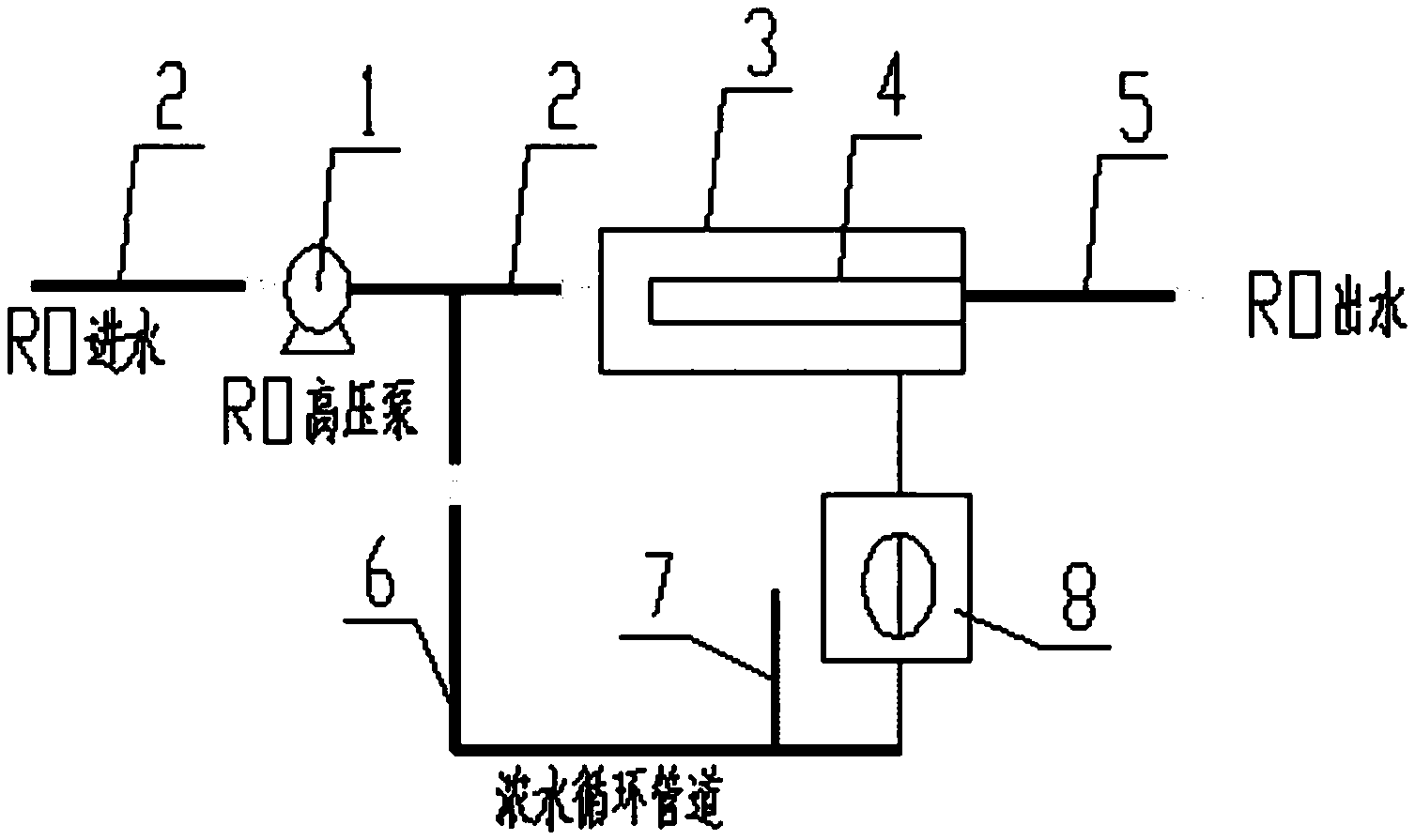

　　一種基于鍋爐補給水處理中反滲透系統的濃水循環脫鹽系統，包括水泵、進水管道、膜殼、反滲透膜、出水管道、稀釋管道和濃水泵，所述膜殼內部通過設置反滲透膜分割成濃水區和純水區，其中濃水區的膜殼上連接進水管道，純水區的膜殼上連接出水管道;所述純水區的膜殼上連接稀釋管道的一端，而稀釋管道的另一端連接進水管道，所述稀釋管道上設有濃水泵。

　　作為本實用新型進一步的方案：所述進水管道連接在水泵的輸出接口。

　　作為本實用新型再進一步的方案：所述稀釋管道上設置導電表接口。

　　與現有技術相比，本實用新型的有益效果是：

　　(1)大大提高系統的回收率，節約用水。

　　(2)系統的回收率可在運行前設定：可在運行中通過濃水的含鹽量來確定系統的回收率。

　　(3)膜流道縮短，膜的頭尾之間壓降減少，使得膜殼中水質均勻。

　　(4)更低的電能消耗。

　　(5)降低建設投資和運行資本。
