申請日2015.11.06

　　公開(公告)日2016.01.06

　　IPC分類號C02F11/00; C02F11/10; C02F11/04; B01J20/10; B01J20/30

　　摘要

　　本發明屬于污泥處理領域，公開了一種污泥資源化處理方法。該方法通過水熱處理、固液分離、復合吸附材料吸附及厭氧發酵等步驟對污泥處理實現資源化。該方法最大程度降低成本，以廢治污，容易推廣;利用物理吸附和化學沉淀法協同作用去除污泥中的氮磷，提高厭氧消化效率，同時能夠解決去除氮磷之后的沉淀結晶難以回收利用、堵塞除污管道及泵體的技術難題;該復合吸附材料除污后的廢料還能作為緩釋肥料應用，變廢為寶。

　　權利要求書

　　1.一種污泥資源化處理方法，其特征在于，包括以下步驟：

　　(1)對污泥進行水熱處理，得到的泥水混合液固液分離，得到固相和液相;

　　(2)向液相中加入復合吸附材料進行氮磷吸附，其中，復合吸附材料由重量比1:3-3:1的 廢舊玻璃和白云石制備而成;

　　(3)氮磷吸附后的液相與固相混合進行厭氧產沼氣;

　　(4)產沼氣后的泥水混合液進行固液分離，固相回流到水熱處理，液相再次經過復合吸附 材料吸附后回到水熱處理。

　　2.如權利要求1所述的處理方法，其特征在于：水熱處理時間為0.5-1.5h，水熱處理溫度 為80-200℃。

　　3.如權利要求1所述的處理方法，其特征在于：厭氧產沼氣的時間為20-35天。

　　4.如權利要求1所述的處理方法，其特征在于：復合吸附材料吸附氮磷之后的廢料用作緩 釋肥料。

　　5.一種如權利要求1所述的處理方法中的復合吸附材料的制備方法，其特征在于：將廢舊 玻璃和白云石粉碎過篩，用蒸餾水拌勻、煅燒，制得復合吸附材料。

　　6.一種如權利要求5所述的制備方法，其特征在于：廢舊玻璃和白云石過篩后的粒度均為 20-100目。

　　7.一種如權利要求5所述的制備方法，其特征在于：煅燒分為初次煅燒和再次煅燒。

　　8.一種如權利要求5所述的制備方法，其特征在于：初次煅燒的溫度為100-200℃，煅燒 的時間為0.5-1.5h。

　　9.一種如權利要求5所述的制備方法，其特征在于：再次煅燒的溫度為800-1000℃，再次 煅燒的時間為1-2h。

　　說明書

　　一種污泥資源化處理方法

　　技術領域

　　本發明涉及污泥處理領域，特別涉及一種污泥資源化處理方法。

　　背景技術

　　隨著社會的發展，環境污染問題越來越受到人們的重視，污泥處理廠相應增多，產生的 剩余污泥量也會隨之增加，并且目前我國“重水輕泥”現象嚴重，大多數中小型污泥處理廠 建廠設計時僅考慮到污泥濃縮、脫水工序，沒有考慮到污泥內污泥的穩定化、無害化的要求。 污泥中含有較為豐富的有機質及氮、磷資源，如果能夠回收利用這些資源，將對消除污泥造 成的環境污染和解決能源、資源的可持續利用具有重要意義。

　　厭氧消化是污泥資源化過程中非常重要的一個步驟，但是厭氧消化存在污泥停留時間長、 消化速率低、有機質破解程度低等問題。比如氮磷濃度過高會對厭氧微生物產生毒性作用， 抑制顆粒污泥的活性，甚至?xí)�是反�?yīng)器失效，因此，必須在厭氧消化之前增加除氮磷預處理 步驟。厭氧發酵產氣量大，污泥中的氨氮繼續溶出，液相中的氨氮積累會增多，故在厭氧發 酵之后仍需去除污泥中的氮磷。

　　現有技術中通常采用添加藥劑法、化學沉淀法等方法去除污泥中的氮磷，但是去除氮磷 之后形成的沉淀結晶，回收利用比較困難;并且隨著時間的推移，慢慢會沉淀到污泥處理設 備的泵體及管路當中，影響污水處理效果并且損壞污水處理設備。因此，找到一種合適的方 法既能去除污泥中的氮磷強化厭氧消化，同時又能防止沉淀結晶沉淀到污泥處理設備的管路 中，具有重要意義。

　　發明內容

　　有鑒于此，本發明提供了一種污泥資源化處理方法。該方法能夠很好的去除污泥中的氮 磷，提高厭氧消化效率，與此同時可以防止沉淀結晶堵塞污泥處理設備。

　　為了實現上述發明目的，本發明采用以下技術方案：

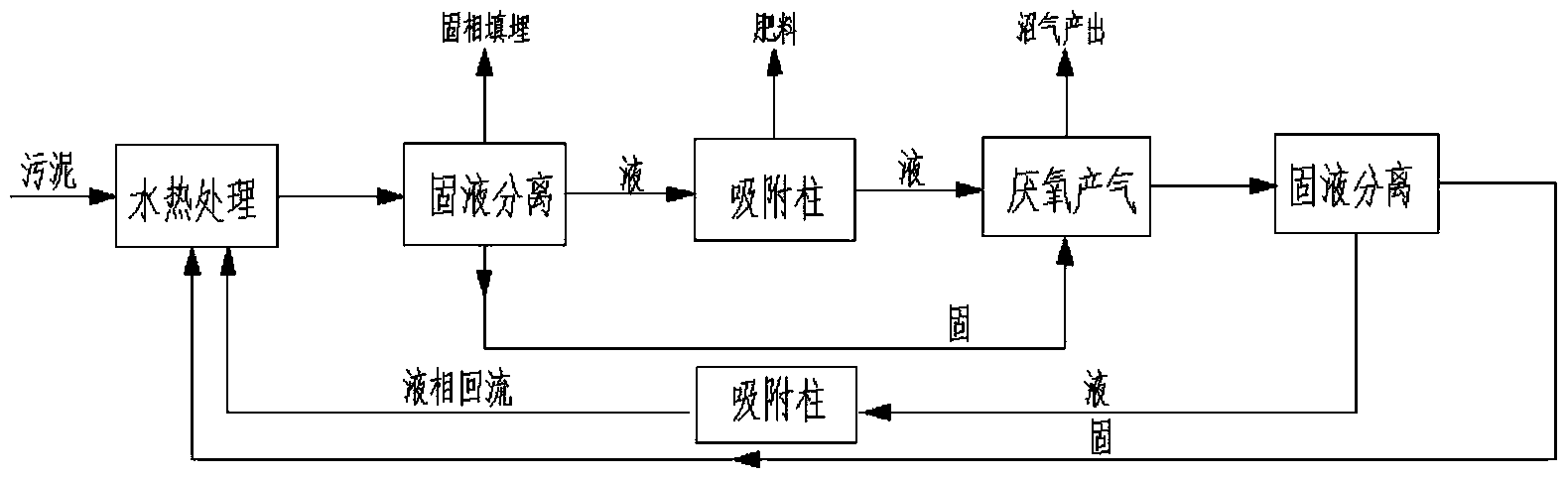

　　一種污泥資源化處理方法，包括以下步驟：

　　(1)對污泥進行水熱處理，得到的泥水混合液固液分離，得到固相和液相;

　　(2)向液相中加入復合吸附材料進行氮磷吸附，其中，復合吸附材料由重量比1:3-3:1 的廢舊玻璃和白云石制備而成;

　　(3)氮磷吸附后的液相與固相混合進行厭氧產沼氣;

　　(4)將產沼氣后的泥水混合液進行固液分離，固相回流到水熱處理，液相再次經過復合 吸附材料回到水熱處理。

　　污泥處理處置因地而異，因時而異，因此污泥的含水量也不盡相同，本發明在污泥水熱 處理之前將污泥固液比調整為10-15%。

　　本發明提供的污泥資源化處理方法中，對污泥進行水熱處理促進污泥絮體解絮、微生物 細胞破解及有機物水解，難溶的固體有機質轉化為可溶性有機質進入液相，為厭氧消化提供 了充足的可直接分解利用的基質，能夠大幅提高污泥的厭氧消化效率，從而為縮短剩余污泥 厭氧消化周期、提高沼氣產率打下了堅實的基礎。但是氮磷濃度過高會對厭氧微生物產生毒 性作用，抑制顆粒污泥的活性，甚至?xí)�是反�?yīng)器失效，因此，還必須在厭氧消化之前增加除 氮磷預處理步驟，水熱處理之后進行固液分離，液相通過復合吸附材料進行吸附處理，本發 明采用的復合吸附材料是由價格低廉的重量比1:3-3:1的廢舊玻璃和白云石制備而成，此復合 吸附材料能夠很好的去除液相中的氮磷，使厭氧效率提高，同時防止去除氮磷后形成的沉淀 堵塞設備，而且沉淀結晶可以回收利用。

　　優選的，本發明提供的處理方法中，水熱處理時間為0.5-1.5h，水熱處理溫度為80-200℃。 溫度對污泥中的有機物和氮磷溶出量影響較大，時間影響較小，低于80℃有機物和氮磷溶出 量很小，隨著溫度的升高，污泥中的有機物和氮磷溶出量逐漸增大，160℃時溶出量最高，當 溫度達到200℃后，污泥的有機物和氮磷溶出量開始下降。綜合考慮污泥有機物和氮磷溶出 量及耗能因素，將水熱時間范圍定在0.5-1.5h。

　　優選的，本發明提供的處理方法中，厭氧產沼氣的時間為20-35天。發酵后的污泥進行 固液分離，液相再次使用復合吸附材料進行吸附，吸附后的液相與固相進入水熱處理進入下 一輪的污泥處理循環，循環二到三次后固體可以直接填埋。

　　本發明提供的復合吸附材料吸附氮磷之后的廢料可以用作緩釋肥料，因其營養成分在材 料中的吸附方式，能夠使其肥料中含有養分的化合物在土壤中釋放速度緩慢或者養分釋放速 度可以得到一定程度的控制以供作物持續吸收利用;此肥料的最重要特性是可以控制其釋放 速度，在施入土壤以后逐漸分解，逐漸為作物吸收利用，使肥料中養分能滿足作物整個生長 期中各個生長階段的不同需要，肥效可維持時間長。另外，該廢料因發達的孔隙結構，具有 很好的持水性，從而協調土壤中的水、肥、氣、熱，能夠?yàn)樽魑锷�長創造良好的環境條件。

　　本發明提供的污泥資源化處理方法中的復合吸附材料的制備方法為，將廢舊玻璃和白云 石粉碎過篩，用蒸餾水拌勻、煅燒，制得復合吸附材料。

　　本發明充分利用白云石中的鈣鎂資源，最大限度的降低成本，容易推廣，如有需要可添 加其他低成本含碳酸鈣，鎂的廢棄物，此類活性物質的天然結構和生物活性使其具有一定的 生物活性。白云石的主要化學成份為CaMg(CO3)2，可用于去除污泥中的氨氮和磷，但是利用 白云石作為活性物質處理污泥，其天然的結構特性使其吸附污泥中的氮磷存在一定的局限性， 而且產生的沉淀結晶無法回收利用，長時間使用會堵塞設備管路及泵體。

　　而廉價的廢舊玻璃具有多孔結構，熔融后有一定的燒結作用，能用于成形，因此，本發 明可以采用添加廢舊玻璃的方法解決上述問題，本發明提供的復合吸附材料是以玻璃作為基 體，白云石作為活性物質，對廢舊玻璃和白云石的天然結構進行改性，利用復合吸附材料的 物理吸附和化學沉淀作用去除污泥中的氮磷;同時燒結成型的復合吸附材料可以將生成的沉 淀結晶固定住，避免堵塞設備的管路及泵體。

　　起初發現，簡單的將廢舊玻璃與白云石混合在一起制備復合吸附材料，復合吸附材料的 除氮磷效果并不理想，甚至一度放棄了制備復合吸附材料的最初努力，然而隨著試驗的進行， 我們驚奇的發現，采用特定目數及窄配比范圍的廢舊玻璃和白云石，可以制得除氮磷效果較 好的復合吸附材料，并且制備工藝參數對復合吸附材料的制備及成品的性能也有很大程度的 影響。本發明采用的廢舊玻璃和白云石的重量比為1:3-3:1，如此窄配比的原料能夠使成品復 合吸附材料達到最合適的硬度和吸附效果。更優選的，本發明采用的廢舊玻璃和白云石的重 量比為1:1。

　　本發明采用的廢舊玻璃和白云石過篩后的粒度均20-100目。玻璃和白云石的粒度的選擇， 要考慮實際生產中粒度大小會導致在研磨過程中機械耗能的多少，同時更重要的是要考慮復 合吸附材料的結構和吸附效果，當玻璃和白云石的顆粒較粗時其研磨過程耗能較少，但制得 材料不易成型，吸附效果不好;當玻璃和白云石的顆粒很小時，白云石在水中出現粉化，導 致吸附的吸附效果不理想并且研磨過程耗能較高。因此，本發明最終選用的合適目數范圍為 20-100。

　　本發明加入蒸餾水的目的是促進玻璃粉與白云石粉的充分混合均勻，即加入蒸餾水?dāng)嚢?后既不能使兩者混合后太干，也不能太濕，因此蒸餾水的用量是隨著玻璃與白云石混合后總 量的變化而變化的，蒸餾水的用量與最終材料的結構性能有關。

　　本發明采用的煅燒方式分為初次煅燒和再次煅燒。

　　優選的，初次煅燒的溫度為100-200℃，煅燒的時間為0.5-1.5h，初次煅燒主要目的是使 混合材料中的蒸餾水蒸發，低溫度煅燒在蒸發水分的同時，會使得材料經歷預燒結的過程， 此時材料已經開始有固定形狀，內部開始形成空隙結構，既增加了樣品的表面積又減小了樣 品的密度，促進了材料的成型。

　　優選的，再次煅燒的溫度是800-1000℃，再次煅燒的時間為1-2h，再次煅燒使玻璃逐漸 融化，玻璃逐漸呈現燒結狀態，玻璃及白云石的天然結構被破壞，隨著加熱溫度的升高，復 合復合吸附材料的多孔結構重新穿插、搭建，穿插、搭建后的孔隙在三維空間相互貫通，形 成新的空間結構;與此同時，白云石中的CaMg(CO3)2和有機成分逐漸分解，使CO2和有機 物或者保留在材料中起造孔的作用，或者使新的空間結構的孔徑增加，比表面積增大、很好 的提高了復合材料的吸附過濾性能;而且廢舊玻璃與白云石混合的配方在1000℃時達到最佳 活化狀態，溶出更多的鈣離子和鎂離子，能夠更多的去除沉淀污泥中的氮磷。

　　將本發明提供的制備方法制得的復合吸附材料應用到污泥中可以很好的去除污泥中的氮 磷，一方面復合材料的多孔結構能夠吸附污泥中的有機物及氮磷;另一方面污泥中的氮磷和 復合材料中的鎂離子和鈣離子發生化學反應，利用化學沉淀法去除污泥中的氮磷，活化的鈣 鎂離子與污泥中的氮磷可能生成的成分有Mg(NH4)PO4、Ca3(PO4)2、Ca5OH(PO4)3或 Ca(OH)2HPO4，污泥中的氮磷與復合吸附材料中的鎂離子反應生成Mg(NH4)PO4;而偏酸性 的環境中復合吸附材料中的鈣離子與磷酸根直接生成Ca3(PO4)2;偏堿性的環境里復合吸附材 料中的鈣離子與磷酸根離子又可生成羥基磷灰石，即Ca5OH(PO4)3或Ca(OH)2HPO4。本發明 提供的復合吸附材料利用物理吸附和化學沉淀法協同作用去除污泥中的氮磷。

　　本發明提供了一種污泥資源化處理方法，該方法最大程度降低成本，以廢治污，容易推 廣;利用物理吸附和化學沉淀法協同作用去除污泥中的氮磷，提高厭氧消化效率，同時能夠 解決去除氮磷之后的沉淀結晶難以回收利用、堵塞除污管道及泵體的技術難題;該復合吸附 材料除污后的廢料還能作為緩釋肥料應用，變廢為寶。
