申請日2015.11.06

　　公開(公告)日2016.01.13

　　IPC分類號C02F3/04

　　摘要

　　本發明涉及一種污水生物處理濾箱，包括頂部開口的箱體，所述箱體內固定有多層水平設置的網格板，相鄰的兩層所述網格板之間填充有輕質填料;所述箱體內設置有豎向的穿過所述多層網格板的通風道;最下層的所述網格板的下方設置有反沖裝置;所述箱體的上方設置有布水器，所述布水器通過管道及循環泵與所述箱體的底部相連通。本發明將網格板與箱體固定在一起，使濾池與填料箱體合二為一，可以實現抗浮力反沖;本發明設置有專門的通風道，可實現自然供氧，增加供氧量。

　　權利要求書

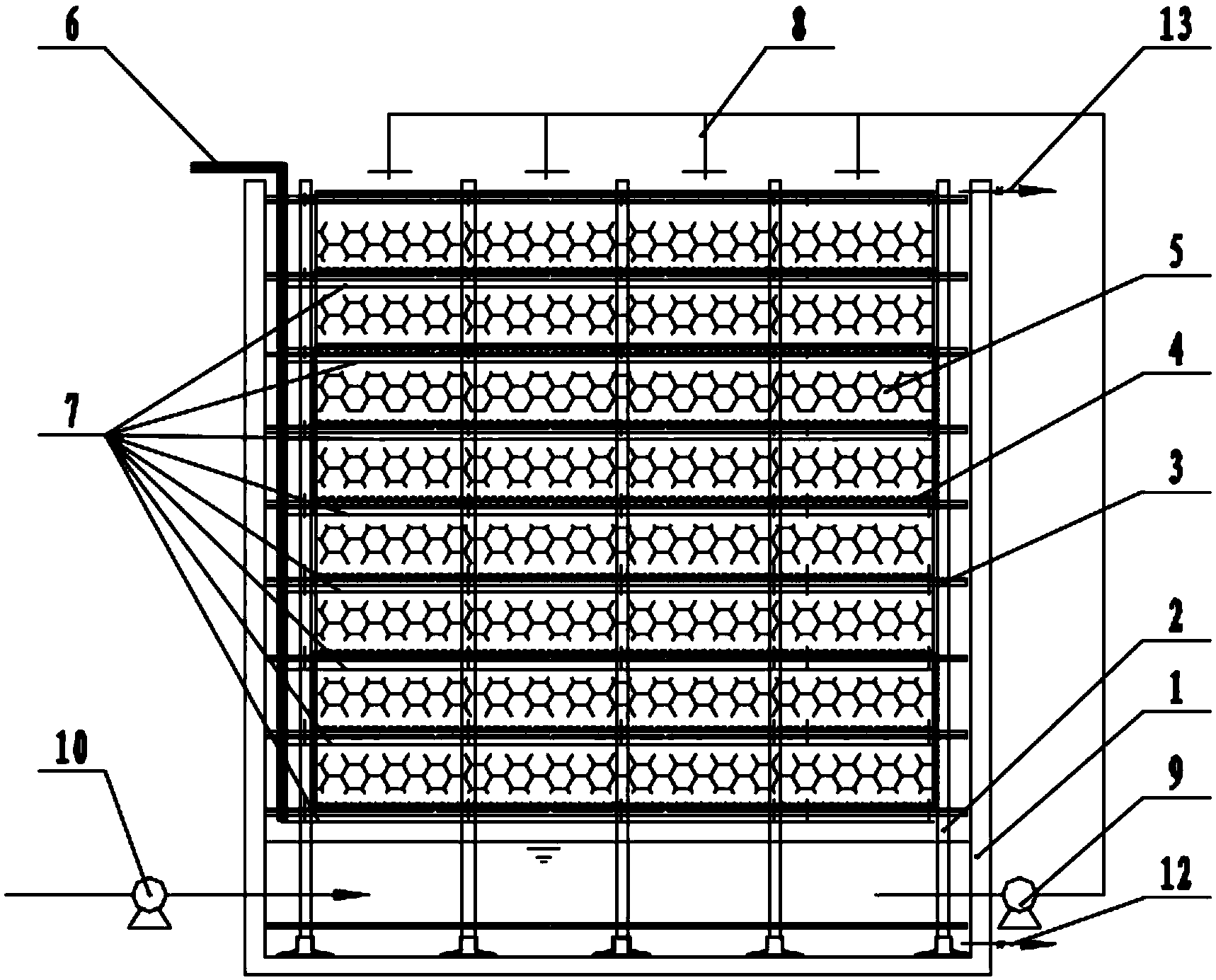

　　1.一種污水生物處理濾箱，包括頂部開口的箱體，其特征是：所述箱體內固定有多層水平設置的網格板，相鄰的兩層所述網格板之間填充有輕質填料;所述箱體內設置有豎向的穿過所述多層網格板的通風道;最下層的所述網格板的下方設置有反沖裝置;所述箱體的上方設置有布水器，所述布水器通過管道及循環泵與所述箱體的底部相連通。

　　2.按照權利要求1所述的污水生物處理濾箱，其特征是：所述箱體內固定有多根立柱，各個所述立柱之間由多層橫梁相連，所述網格板固定在各層所述橫梁上。

　　3.按照權利要求2所述的污水生物處理濾箱，其特征是：所述箱體為圓柱形，每層所述網格板俯視為十字形，每層所述十字形網格板的四個角落缺口相連構成所述通風道。

　　4.按照權利要求2所述的污水生物處理濾箱，其特征是：所述箱體為四棱柱形，每層所述網格板俯視為回字形，每層所述回字形網格板的中心缺口相連構成所述通風道。

　　5.按照權利要求1所述的污水生物處理濾箱，其特征是：所述反沖裝置包括相互連接的反沖管及反沖氣泵，所述反沖管位于所述箱體內，所述反沖氣泵位于所述箱體外。

　　6.按照權利要求5所述的污水生物處理濾箱，其特征是：每層所述網格板的下方均設置有所述反沖裝置。

　　7.按照權利要求1所述的污水生物處理濾箱，其特征是：相鄰的兩層所述網格板之間填充的輕質填料的填充率為50-60%。

　　8.按照權利要求1所述的污水生物處理濾箱，其特征是：所述箱體的底部設置有放水口。

　　9.按照權利要求1所述的污水生物處理濾箱，其特征是：所述箱體的頂部設置有溢流口。

　　10.按照權利要求1所述的污水生物處理濾箱，其特征是：所述箱體的材料為玻璃鋼或者鋼材。

　　說明書

　　污水生物處理濾箱

　　技術領域

　　本發明涉及污水處理技術領域，具體地說是一種污水生物處理濾箱。

　　背景技術

　　生物濾池是一種采用生化方法進行污水處理的設備。分層生物滴濾池，是生物濾池的一種。

　　現有技術中，生物濾池的常用結構包括反應池與填料筐，填料筐裝滿填料后分層疊放在反應池內。這種生物濾池供氧不充分，影響處理效果;當填料層堵塞時，無法通過反沖洗來解決堵塞，只能通過人工將填料筐取出，清洗或者更換填料，大大增加了人工成本。

　　發明內容

　　本發明針對現有的分層生物滴濾池供氧不足、無法反沖洗的問題，提供一種可實現反沖洗并且自然供氧的污水生物處理濾箱。

　　按照本發明的技術方案：一種污水生物處理濾箱，包括頂部開口的箱體，所述箱體內固定有多層水平設置的網格板，相鄰的兩層所述網格板之間填充有輕質填料;所述箱體內設置有豎向的穿過所述多層網格板的通風道;最下層的所述網格板的下方設置有反沖裝置;所述箱體的上方設置有布水器，所述布水器通過管道及循環泵與所述箱體的底部相連通。

　　所述箱體內固定有多根立柱，各個所述立柱之間由多層橫梁相連，所述網格板固定在各層所述橫梁上。

　　所述箱體為圓柱形，每層所述網格板俯視為十字形，每層所述十字形網格板的四個角落缺口相連構成所述通風道。

　　所述箱體為四棱柱形，每層所述網格板俯視為回字形，每層所述回字形網格板的中心缺口相連構成所述通風道。

　　所述反沖裝置包括相互連接的反沖管及反沖氣泵，所述反沖管位于所述箱體內，所述反沖氣泵位于所述箱體外。

　　每層所述網格板的下方均設置有所述反沖裝置。

　　相鄰的兩層所述網格板之間填充的輕質填料的填充率為50-60%。

　　所述箱體的底部設置有放水口。

　　所述箱體的頂部設置有溢流口。

　　所述箱體的材料為玻璃鋼或者鋼材。

　　本發明的技術效果在于：本發明將網格板與箱體固定在一起，使濾池與填料箱體合二為一，可以實現抗浮力反沖;本發明設置有專門的通風道，可實現自然供氧，增加供氧量。
