申請日2015.10.27

　　公開(公告)日2016.04.13

　　IPC分類號C02F11/12; B01D36/04

　　摘要

　　本實用新型公開了一種石材加工污水泥漿處理裝置，設置于泥沙沉降池的下游，包括上端大而下端小的泥漿沉降池，所述泥漿沉降池與所述泥沙沉降池通過管道相連通，所述泥漿沉降池的底部設有沉降脫水輸送裝置。本實用新型結構設計合理，不但設備投資費用和運轉費用低，并且泥漿和污水分離快速徹底，污水處理效果好。

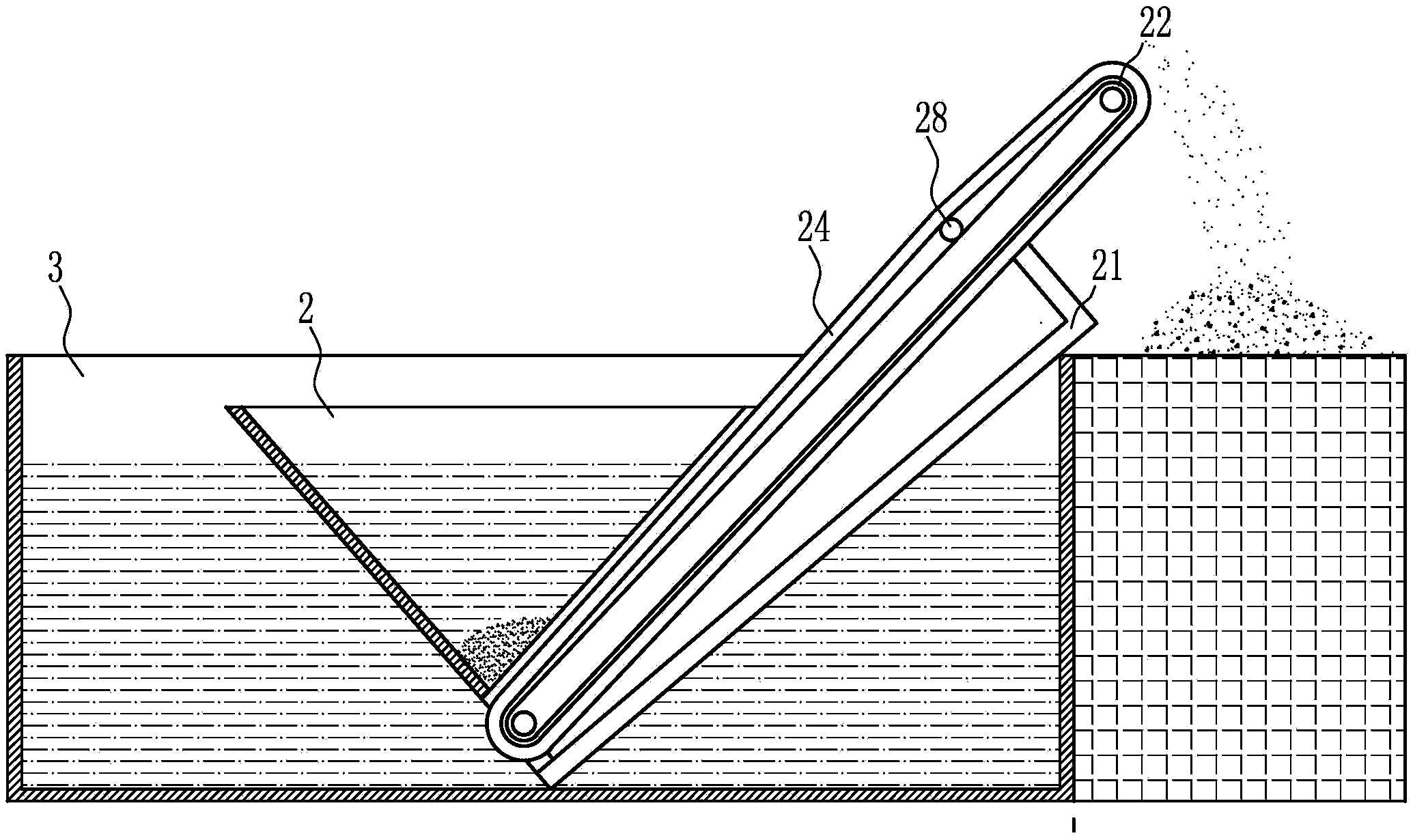

　　摘要附圖



　　權利要求書

　　1.石材加工污水泥漿處理裝置，設置于泥沙沉降池的下游，其特征在于：包括上端大而下端小的泥漿沉降池，所述泥漿沉降池與所述泥沙沉降池通過管道相連通，所述泥漿沉降池的底部設有沉降脫水輸送裝置。

　　2.如權利要求1所述的石材加工污水泥漿處理裝置，其特征在于：所述沉降脫水輸送裝置包括支撐架，所述支撐架上安裝有輸送帶支架;所述輸送帶支架上轉動安裝有脫水輸送帶，所述脫水輸送帶傾斜設置，所述脫水輸送帶的一端伸入至所述泥漿沉降池的底部，所述脫水輸送帶的另一端伸出至所述泥漿沉降池的外部，所述脫水輸送帶連接有驅動電機。

　　3.如權利要求2所述的石材加工污水泥漿處理裝置，其特征在于：所述輸送帶支架上靠近所述脫水輸送帶的輸出端設有張緊輥，所述脫水輸送帶沿輸送方向位于所述張緊輥前方部分的傾斜角度小于位于所述張緊輥后方部分的傾斜角度。

　　4.如權利要求2所述的石材加工污水泥漿處理裝置，其特征在于：所述驅動電機連接有計時控制啟動器。

　　5.如權利要求1至4任一項所述的石材加工污水泥漿處理裝置，其特征在于：所述泥漿沉降池上部設有溢流口，所述溢流口連通有污水回收池。

　　說明書

　　石材加工污水泥漿處理裝置

　　技術領域

　　本實用新型涉及污水處理設備技術領域，尤其涉及一種石材加工污水泥漿處理裝置。

　　背景技術

　　近年來，大理石鋸鋸泥污水處理一直是各生產企業和政府環保關注的焦點問題，市場上也逐漸出現了成套的鋸泥污水綜合處理設備。但由于現有的鋸泥污水綜合處理設備耗資較大，并且運轉費用較高，有些企業并沒有這種綜合污水處理設備，而是通過多種辦法對鋸泥污水進行沉淀，廢水無法進行回收利用，沉淀液和沉淀粉對環境污染較大;即使有些企業上了成套的綜合污水處理設備，也因運轉費用過高而基本上不用，而是流于形式作業、應付上級檢查。

　　現有的石材污水處理設備，如壓濾機、陶瓷過濾機、盤式吸濾機，雖然開始時過濾效果好，但使用時間長了(一個月左右)就會因廢水中含有油性物質接近報廢而無法使用，無法長期適用于含有油性物質的鋸泥污水。如果加入藥劑除掉污水中的油，不但工藝控制不可靠，同時也不利于石材加工企業對污水的循環利用。另外，壓濾處理時，由于污水中含有大量的細沙和污泥，細沙和污泥之間存有縫隙，壓濾效果并不理想，壓濾后仍然會有大量水分滲出。

　　如何降低設備的投資費用和運行費用，并且同時提高廢水的處理效果，是石材污水處理領域的一大難題。

　　實用新型內容

　　本實用新型所要解決的技術問題是提供一種結構設計簡單合理，設備投資費用和運轉費用低，利于降低生產成本，利于泥漿與污水快速分離的石材加工污水泥漿處理裝置。

　　為解決上述技術問題，本實用新型的技術方案是：石材加工污水泥漿處理裝置，設置于泥沙沉降池的下游，包括上端大而下端小的泥漿沉降池，所述泥漿沉降池與所述泥沙沉降池通過管道相連通，所述泥漿沉降池的底部設有沉降 脫水輸送裝置。

　　作為優選的技術方案，所述沉降脫水輸送裝置包括支撐架，所述支撐架上安裝有輸送帶支架;所述輸送帶支架上轉動安裝有脫水輸送帶，所述脫水輸送帶傾斜設置，所述脫水輸送帶的一端伸入至所述泥漿沉降池的底部，所述脫水輸送帶的另一端伸出至所述泥漿沉降池的外部，所述脫水輸送帶連接有驅動電機。

　　作為對上述技術方案的改進，所述輸送帶支架上靠近所述脫水輸送帶的輸出端設有張緊輥，所述脫水輸送帶沿輸送方向位于所述張緊輥前方部分的傾斜角度小于位于所述張緊輥后方部分的傾斜角度。

　　作為對上述技術方案的改進，所述驅動電機連接有計時控制啟動器。

　　作為對上述技術方案的改進，所述泥漿沉降池上部設有溢流口，所述溢流口連通有污水回收池。

　　由于采用了上述技術方案，本實用新型具有以下有益效果：

　　(1)設備結構簡單，安裝維護方便，設備運轉費用和投資費用小。

　　(2)泥漿處理效果好、效率高。通過沉降脫水輸送裝置，沉降后的泥沙落入所述脫水輸送帶上，脫水輸送帶在計時控制啟動器控制下會按照時間進行傳動，將泥漿沉降池內的泥漿輸送至外部，輸送帶傾斜設置，在實現輸送泥漿的同時，實現泥漿與水的快速充分脫離，從而充分降低泥漿的含水量，處理工藝高效、簡單、穩定、故障率低。
