申請日2015.10.27

　　公開(公告)日2016.04.27

　　IPC分類號F04D13/06; F04D29/22; F04D7/04

　　摘要

　　本實用新型公開了一種農用污水抽水電泵，包括泵體和電機，所述泵體內設置有葉輪，所述泵體底部設置有進水口，所述葉輪包括底盤和固定設置在底盤下表面上的若干葉片，所述底盤中心設置有垂直向下的安裝管，所述葉輪通過所述安裝管與所述電機輸出端連接。本實用新型的優點在于：本實用新型是一種專門針對農家肥等作業而設計的抽水電泵，有效解決了污水污物排出不便的問題，取代了人工作業，提高了生產效率，具有很強的實用性。

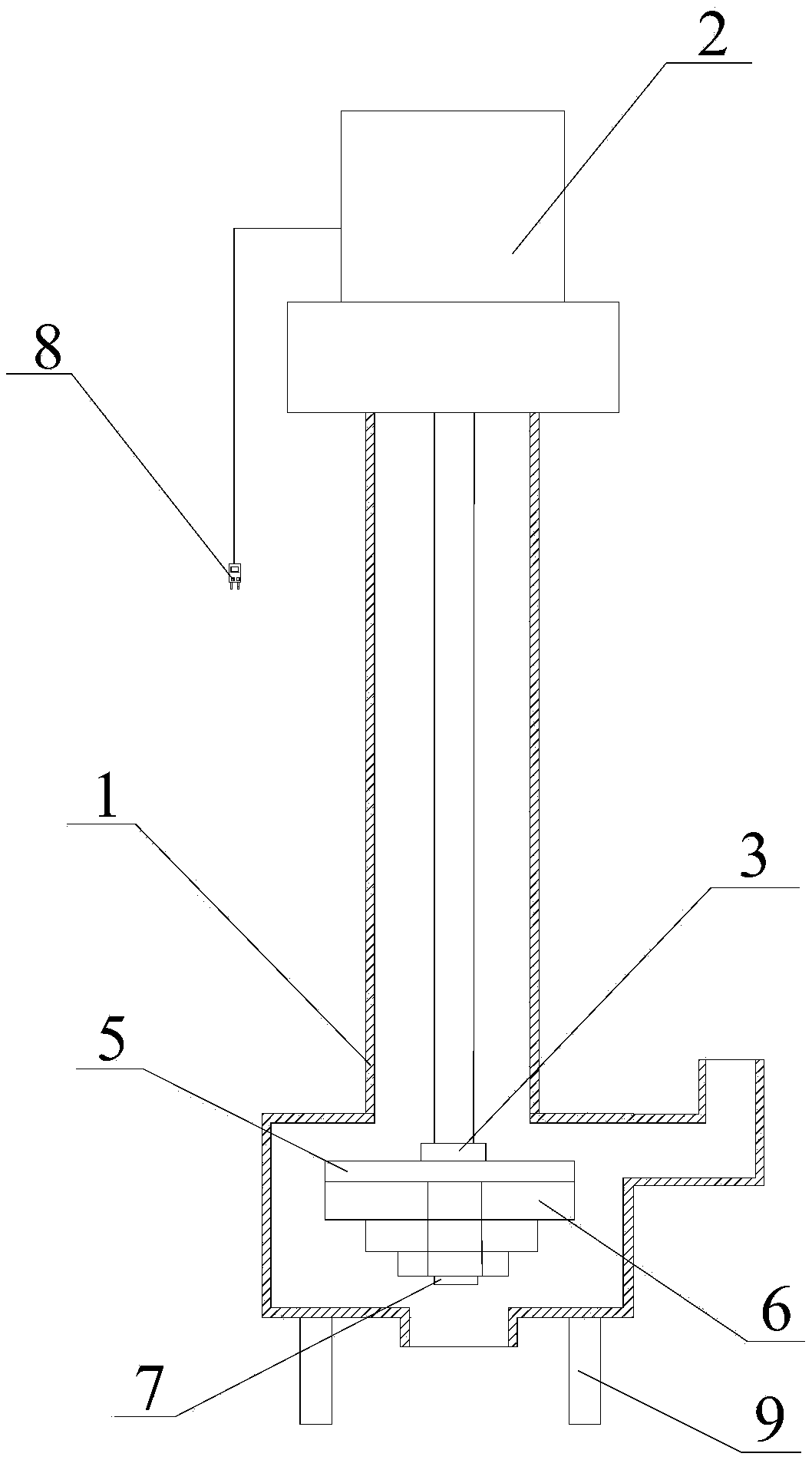

　　摘要附圖



　　權利要求書

　　1.一種農用污水抽水電泵，包括泵體和電機，所述泵體內設置有葉輪，所述泵體底部設置有進水口，其特征在于，所述葉輪包括底盤和固定設置在底盤下表面上的若干葉片，所述底盤中心設置有垂直向下的安裝管，所述葉輪通過所述安裝管與所述電機輸出端連接。

　　2.如權利要求1所述的農用污水抽水電泵，其特征在于，所述若干葉片沿所述底盤中心對稱排列，所述若干葉片內端連接在所述安裝管側壁上，所述若干葉片的外緣與所述底盤外緣平齊。

　　3.如權利要求1所述的農用污水抽水電泵，其特征在于，所述若干葉片底部垂直固定在所述底盤的下表面上，所述若干葉片從底往上依次為階梯形收縮結構。

　　4.如權利要求1所述的農用污水抽水電泵，其特征在于，所述若干葉片為弧形葉片。

　　5.如權利要求1所述的農用污水抽水電泵，其特征在于，所述電機連接漏電保護插頭。

　　6.如權利要求1所述的農用污水抽水電泵，其特征在于，所述泵體底部設置有若干支腳。

　　7.如權利要求6所述的農用污水抽水電泵，其特征在于，所述若干支腳沿所述進水口中心對稱排列，且所述若干支腳的高度大于所述進水口端口高度。

　　8.如權利要求1-7中任一項所述的農用污水抽水電泵，其特征在于，所述葉片數量為2-5片。

　　說明書

　　一種農用污水抽水電泵

　　技術領域

　　本實用新型涉及離心泵技術領域，具體涉及一種農用污水抽水電泵。

　　背景技術

　　農家肥是一種傳統的農作物培育肥料，其主要由人畜排泄物及其它物質堆積發酵而成。相比于化肥，農家肥具有綠色環保、質優價廉的優點，在廣大農村種植中得到了廣泛的應用。在農家肥的收集及排出過程中，由于其原料含有大量的雜物、顆粒、纖維以及腐蝕性較強的污水，缺乏相應的機械作業工具，因此，只能通過人工作業的方式進行處理，不僅作業環境惡虐，而且生產效率低下，不利于大規模使用。

　　實用新型內容

　　本實用新型針對上述技術問題，提出了一種農用污水抽水電泵，有效解決了污水污物排出不便的問題，取代了人工作業，提高了生產效率，具有很強的實用性。

　　本實用新型是采用以下技術方案解決上述技術問題的：一種農用污水抽水電泵，包括泵體和電機，所述泵體內設置有葉輪，所述泵體底部設置有進水口，所述葉輪包括底盤和固定設置在底盤下表面上的若干葉片，所述底盤中心設置有垂直向下的安裝管，所述葉輪通過所述安裝管與所述電機輸出端連接。

　　優化的，所述若干葉片沿所述底盤中心對稱排列，所述若干葉片內端連接在所述安裝管側壁上，所述若干葉片的外緣與所述底盤外緣平齊，從而形成一個完整的單邊葉輪，可有效提高葉輪旋轉時的離心吸附力。

　　優化的，所述若干葉片底部垂直固定在所述底盤的下表面上，所述若干葉片從底往上依次為階梯形收縮結構。通過上述階梯形構造，可提高葉輪在高速旋轉時的剪切力，從而有效切碎污水中的纖維質污物，避免葉輪卡死，實現快速排污。

　　優化的，所述若干葉片為弧形葉片，以增大渦流。

　　優化的，所述葉輪是由生鐵制成的葉輪，以提高葉輪的耐沖擊強度，降低成本。

　　優化的，所述葉輪表面包覆有防腐蝕層，以提高葉輪的使用壽命。

　　優化的，所述電機連接漏電保護插頭，增強電泵的使用安全性。

　　優化的，所述泵體底部設置有若干支腳，在進水口處形成空腔，以避免進水口處被堵死。

　　優化的，所述若干支腳沿所述進水口中心對稱排列，且所述若干支腳的高度大于所述進水口端口高度。

　　上述任一項方案中，所述若干葉片的數量?jī)?yōu)化為2-4片，在保持葉輪旋轉吸附力的同時，使葉輪結構盡量簡單，防止卡死。

　　本實用新型的優點在于：本實用新型是一種專門針對農家肥等作業而設計的抽水電泵，有效解決了污水污物排出不便的問題，取代了人工作業，提高了生產效率，具有很強的實用性。
