申請日2015.09.30

　　公開(公告)日2016.03.02

　　IPC分類號C02F11/00; B02C18/14

　　摘要

　　本實用新型公開一種污泥均料破碎成型裝置，包括有支架、均料機構、破碎機構以及成型機構;該支架上設置有兩側板，兩側板之間形成有料倉，料倉的輸入口朝上，料倉的輸出口朝下;該均料機構設置于支架上并位于料倉內;該破碎機構設置于支架上并位于料倉之輸出口的下方;該成型機構設置于支架上并位于破碎機構的下方。藉此，通過配合利用均料機構、破碎機構和成型機構，本裝置集均料、破碎、成型等功能于一體，占地面積小，投資費用低，結構簡單，易于維護，均料機構保證物料在卸料口均勻輸出，并起到破拱作用，提高污泥的破碎、成型效果。

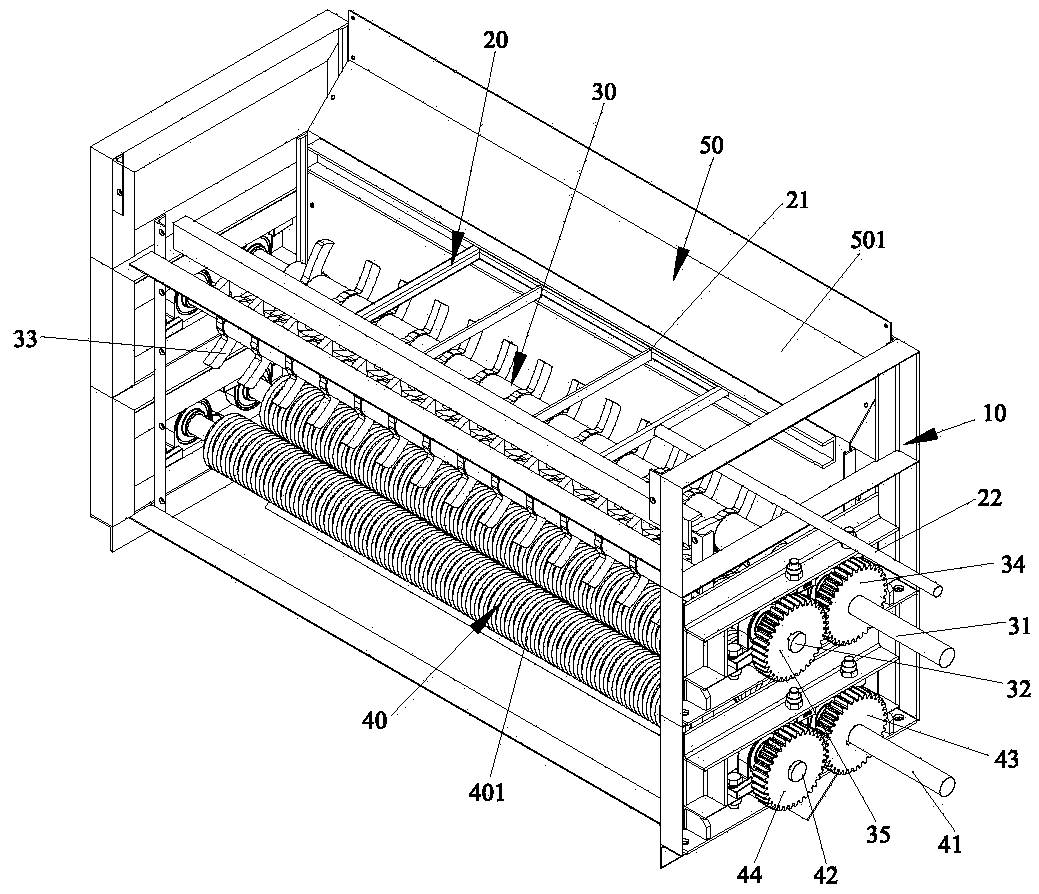

　　摘要附圖



　　權利要求書

　　1.一種污泥均料破碎成型裝置，其特征在于：包括有支架、均料機構、破碎機構以及成型機構;該支架上設置有兩側板，兩側板之間形成有料倉，料倉的輸入口朝上，料倉的輸出口朝下;該均料機構設置于支架上并位于料倉內;該破碎機構設置于支架上并位于料倉之輸出口的下方;該成型機構設置于支架上并位于破碎機構的下方。

　　2.根據權利要求1所述的一種污泥均料破碎成型裝置，其特征在于：所述均料機構包括有矩形滑架以及驅動桿，矩形滑架可來回活動地設置于料倉內，該驅動桿連接于液壓缸和矩形滑架之間。

　　3.根據權利要求1所述的一種污泥均料破碎成型裝置，其特征在于：所述破碎機構包括有破碎主動軸和破碎從動軸，破碎從動軸和破碎主動軸平行設置，破碎從動軸隨破碎主動軸同步轉動，該破碎主動軸和破碎從動軸上均設置有破碎刀片。

　　4.根據權利要求3所述的一種污泥均料破碎成型裝置，其特征在于：所述破碎主動軸上設置有主動齒輪，該破碎從動軸上設置有從動齒輪，該從動齒輪與主動齒輪齒合。

　　5.根據權利要求1所述的一種污泥均料破碎成型裝置，其特征在于：所述成型機構包括有成型主動輥和成型從動輥，成型從動輥與成型主動輥平行設置，成型從動輥隨成型主動輥同步轉動。

　　6.根據權利要求5所述的一種污泥均料破碎成型裝置，其特征在于：所述成型主動輥上設置有主動齒輪，該成型從動輥上設置有從動齒輪，該從動齒輪與主動齒輪齒合。

　　7.根據權利要求5所述的一種污泥均料破碎成型裝置，其特征在于：所述成型主動輥和成型從動輥上均設置有螺紋。

　　說明書

　　一種污泥均料破碎成型裝置

　　技術領域

　　本實用新型涉及污泥處理設備領域技術，尤其是指一種污泥均料破碎成型裝置。

　　背景技術

　　隨著城市建設的發展、生活水平的提高，城市生活污泥的生成量也越來越大，日久堆積十分影響城市環境及空氣質量。目前對城市生活污泥進行批量處理的方法一般為物理方法與生化方法，物理方法一般即為干化處理，即去除污泥中所含的絕大部分水分，再對剩余的渣料進行無害化處理或轉為他用。物理干化處理方式與生化處理方式相比優勢顯著，如處理設備占用面積小、處理周期短、能耗低、不易造成二次污染等。但是，在物理干化處理方式中，一般首先需要對污泥原料進行成型預處理，否則難以保證高效、高質量的干化處理結果。然而，傳統的破碎機和成型機單獨裝置存在的占地面積大、投資費用高、成型效果差的問題。

　　實用新型內容

　　有鑒于此，本實用新型針對現有技術存在之缺失，其主要目的是提供一種污泥均料破碎成型裝置，其能有效解決傳統的破碎機和成型機單獨裝置存在的占地面積大、投資費用高、成型效果差的問題。

　　為實現上述目的，本實用新型采用如下之技術方案：

　　一種污泥均料破碎成型裝置，包括有支架、均料機構、破碎機構以及成型機構;該支架上設置有兩側板，兩側板之間形成有料倉，料倉的輸入口朝上，料倉的輸出口朝下;該均料機構設置于支架上并位于料倉內;該破碎機構設置于支架上并位于料倉之輸出口的下方;該成型機構設置于支架上并位于破碎機構的下方。

　　作為一種優選方案，所述均料機構包括有矩形滑架以及驅動桿，矩形滑架可來回活動地設置于料倉內，該驅動桿連接于液壓缸和矩形滑架之間。

　　作為一種優選方案，所述破碎機構包括有破碎主動軸和破碎從動軸，破碎從動軸和破碎主動軸平行設置，破碎從動軸隨破碎主動軸同步轉動，該破碎主動軸和破碎從動軸上均設置有破碎刀片。

　　作為一種優選方案，所述破碎主動軸上設置有主動齒輪，該破碎從動軸上設置有從動齒輪，該從動齒輪與主動齒輪齒合。

　　作為一種優選方案，所述成型機構包括有成型主動輥和成型從動輥，成型從動輥與成型主動輥平行設置，成型從動輥隨成型主動輥同步轉動。

　　作為一種優選方案，所述成型主動輥上設置有主動齒輪，該成型從動輥上設置有從動齒輪，該從動齒輪與主動齒輪齒合。

　　作為一種優選方案，所述成型主動輥和成型從動輥上均設置有螺紋。

　　本實用新型與現有技術相比具有明顯的優點和有益效果，具體而言，由上述技術方案可知：

　　通過配合利用均料機構、破碎機構和成型機構，本裝置集均料、破碎、成型等功能于一體，占地面積小，投資費用低，結構簡單，易于維護，且均料機構保證物料在卸料口均勻輸出，并起到破拱作用，提高污泥的破碎、成型效果。

　　為更清楚地闡述本實用新型的結構特征和功效，下面結合附圖與具體實施例來對本實用新型進行詳細說明。
