申請日2015.09.30
公開(公告)日2016.03.02
IPC分類號C02F9/14; C02F11/14; C02F11/12
摘要
本實用新型公開了一種基于數據采集與監控一體化的污水處理系統，包括監控中心，所述監控中心通過工控機連入以太網，以太網通過三臺交換機分別與污水處理系統中的預處理系統、生化處理系統、以及污泥處理系統連接，所述預處理系統、生化處理系統、以及污泥處理系統均設有監控系統和傳感器系統，所述監控系統通過交換機連入以太網，所述傳感器系統連接數據采集系統，且數據采集系統通過交換機連入以太網。本實用新型通過在污水處理的各個系統中安置傳感器系統以及監控系統，并通過以太網和工控機將實時監控的污水狀況和數據進行統一傳送，在監控中心可以同時監控和收集污水處理的具體數據，方便對污水處理過程中產生的狀況做適應性的調整。

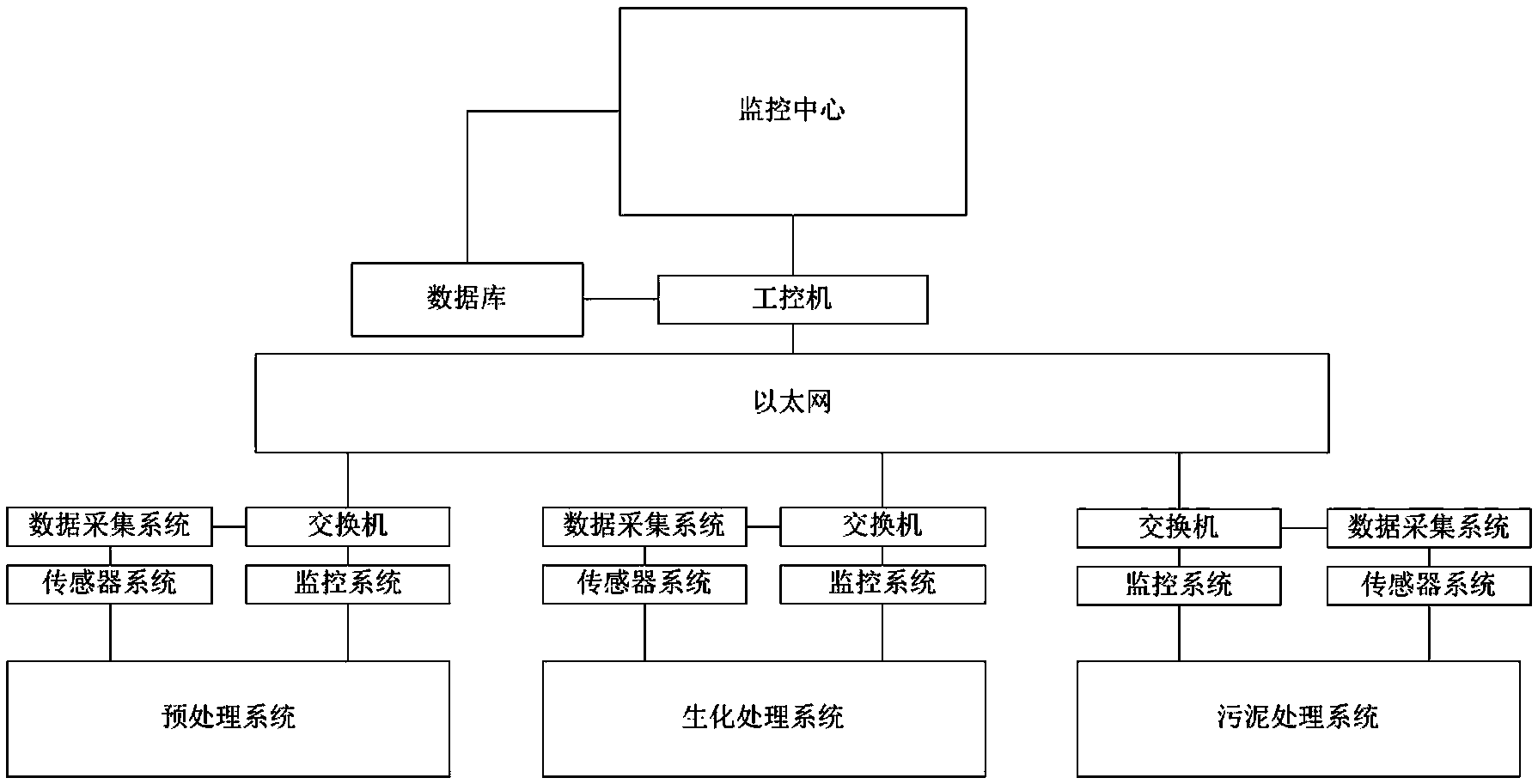

摘要附圖
權利要求書
1.一種基于數據采集與監控一體化的污水處理系統，其特征在于：包括監控中心，所述監控中心通過工控機連入以太網，以太網通過三臺交換機分別與污水處理系統中的預處理系統、生化處理系統、以及污泥處理系統連接，所述預處理系統、生化處理系統、以及污泥處理系統均設有監控系統和傳感器系統，所述監控系統通過交換機連入以太網，所述傳感器系統連接數據采集系統，且數據采集系統通過交換機連入以太網。
2.根據權利要求1所述的一種基于數據采集與監控一體化的污水處理系統，其特征在于：所述工控機還連接有數據庫，且數據庫與監控中心相連。
3.根據權利要求1或2所述的一種基于數據采集與監控一體化的污水處理系統，其特征在于：所述預處理系統由進水系統、粗格柵系統、細柵格系統、以及曝氣沉砂池四部分組成;進水系統安裝有液位傳感器以及液位監視器，粗格柵系統和細格柵系統均安裝有液位差傳感器以及液位差監視器。
4.根據權利要求1或2所述的一種基于數據采集與監控一體化的污水處理系統，其特征在于：所述生化處理系統由氧化溝和二沉池組成;氧化溝安裝有溶解氧檢測傳感器、氣體流量傳感器、液體流量傳感器、污泥電磁傳感器以及液位監視器，二沉池安裝有污泥界面?zhèn)鞲衅鳌?/P>
5.根據權利要求4所述的一種基于數據采集與監控一體化的污水處理系統，其特征在于：所述氧化溝為卡魯塞爾式氧化溝。
6.根據權利要求1或2所述的一種基于數據采集與監控一體化的污水處理系統，其特征在于：所述污泥處理系統由回流污泥房、加藥間、出水系統、儲泥池、污泥脫水系統組成，所述污泥脫水系統安裝有污泥含水率檢測傳感器以及污泥流量監視器。
說明書
一種基于數據采集與監控一體化的污水處理系統
技術領域
本實用新型涉及污水處理領域，具體是指一種基于數據采集與監控一體化的污水處理系統。
背景技術
污水處理廠的污水處理工序中，控制好各種水質參數對水的凈化處理極為重要。處理過程要求對污水處理廠進水流量、進水固體懸浮物濃度、進水PH值、進水溫度、氧化溝溶解氧(DO)濃度、出水余氯、出水生化需氧量(BOD)等多個模擬量進行采集、顯示、存儲、打印，另外還要求對水泵等開關量進行檢測和控制。因此，污水處理控制系統的設計涉及到的參數及環節比較多，如何在污水處理過程中，進行污水處理數據的采集和實時監控對污水處理控制系統有著重要的作用。
現有的污水處理系統，在對污水處理過程中，污水處理情況數據的采集和實時監控的非常不健全，一般多為技術人員現場進行觀測和測試污水的處理情況，遇到緊急的污水處理狀況，不能及時發現并做出處理。由于污水處理的各種設備的相隔較遠，地理上分布分散，對污水處理情況實時監測和監控顯得尤為迫切。
實用新型內容
本實用新型的目的在于提供一種能夠?qū)崟r收集污水處理數據以及實時監控的基于數據采集與監控一體化的污水處理系統。
本實用新型通過下述技術方案實現：一種基于數據采集與監控一體化的污水處理系統，包括監控中心，所述監控中心通過工控機連入以太網，以太網通過三臺交換機分別與污水處理系統中的預處理系統、生化處理系統、以及污泥處理系統連接，所述預處理系統、生化處理系統、以及污泥處理系統均設有監控系統和傳感器系統，所述監控系統通過交換機連入以太網，所述傳感器系統連接數據采集系統，且數據采集系統通過交換機連入以太網。
本技術方案的工作原理，在污水處理過程中的各個系統安裝傳感器系統和監控系統，并通過以太網和工控機將監控的畫面及采集到的污水處理數據統一發送到監控中心，由監控中心統一進行監控，觀測污水在各系統的處理狀態，以做出適應性的調整。避免檢測人員到各個污水處理系統的現場檢測，減少了工作量，并且可以立刻發現污水處理過程的突發情況，派遣作業人員到指定的地點進行處理，提高了工作效率。
為了更好地實現本實用新型，進一步地，所述工控機還連接有數據庫，且數據庫與監控中心相連。增設數據庫，可將之前污水處理的狀態和過程進行記錄，也可以將排除故障的過程進行記錄，作為學習資料和后期的設備檢修的數據依據。
為了更好地實現本實用新型，進一步地，所述預處理系統由進水系統、粗格柵系統、細柵格系統、以及曝氣沉砂池四部分組成;進水系統安裝有液位傳感器以及液位監視器，粗格柵系統和細格柵系統均安裝有液位差傳感器以及液位差監視器。進水系統安裝的液位傳感器可根據進水量生成水位模擬量，并將之傳輸?shù)綌?shù)據采集系統，經過數據采集系統的處理和轉化，通過交換機經以太網傳輸給工控機，經過工控機的翻譯和轉化，傳遞數據信息給監控中心，監控中心根據所得數據，控制進水系統的污水流量，并通過液位監視器觀察對污水流量的控制情況;粗格柵系統和細格柵系統均安裝有液位差傳感器，液位差傳感器可測得格柵前后水位差值，并生成數據傳輸給數據采集系統，經過數據采集系統的處理和轉化，通過交換機經以太網傳輸給工控機，經過工控機的翻譯和轉化，傳遞數據信息給監控中心，監控中心在做出調整，并根據液位差監視器觀察調整的情況。
為了更好地實現本實用新型，進一步地，所述生化處理系統由氧化溝和二沉池組成;氧化溝安裝有溶解氧檢測傳感器、氣體流量傳感器、液體流量傳感器、污泥電磁傳感器以及液位監視器，二沉池安裝有污泥界面?zhèn)鞲衅鳌?/P>
為了更好地實現本實用新型，進一步地，所述氧化溝為卡魯塞爾式氧化溝。卡魯塞爾氧化溝可以滿足在較深的氧化溝溝渠中使混合液充分混合，并能維持較高的傳質效率，以克服小型氧化溝溝深較淺，混合效果差等缺陷�？斎麪栄趸瘻暇哂型顿Y省、處理效率高、可靠性好、管理方便和運行維護費用低等優點，因此這里優選卡魯塞爾式氧化溝作為進行生化污水處理的氧化溝。
為了更好地實現本實用新型，進一步地，所述污泥處理系統由回流污泥房、加藥間、出水系統、儲泥池、污泥脫水系統組成，所述污泥脫水系統安裝有污泥含水率檢測傳感器以及污泥流量監視器。
本實用新型與現有技術相比，具有以下優點及有益效果：
(1)本實用新型通過在污水處理的各個系統中安置傳感器系統以及監控系統，并通過以太網和工控機將實時監控的污水狀況和數據進行統一傳送，在監控中心可以同時監控和收集污水處理的具體數據，方便對污水處理過程中產生的狀況做適應性的調整;
(2)本實用新型通過集成監控污水處理的各個狀態，避免檢測人員到各個污水處理系統的現場檢測，減少了工作量，并且可以立刻發現污水處理過程的突發情況，派遣作業人員到指定的地點進行處理，提高了工作效率;
(3)本實用新型還增設數據庫，可將之前污水處理的狀態和過程進行記錄，也可以將排除故障的過程進行記錄，作為學習資料和后期的設備檢修數據使用。
