申請日2015.09.30

　　公開(公告)日2016.03.02

　　IPC分類號C02F3/12; G05B19/05

　　摘要

　　本實用新型公開了一種基于機電一體化智能傳感器的工業廢水調控系統，包括氧化溝與PLC控制系統，所述氧化溝設有污水進水管、污水出水管以及污泥回流管，氧化溝內安裝有測量污水中溶解氧含量的溶解氧傳感器以及增加污水中溶解氧含量的曝氣機，所述溶解氧傳感器與PLC控制系統相連，PLC控制系統與控制曝氣機轉速的變頻器相連，變頻器與曝氣機連接。本實用新型PLC控制系統對氧化溝中的曝氣機進行自動化控制，從而實現對氧化溝中污水溶解氧的自動化調節，保持了污水DO值的恒定，提高了氧化溝的污水處理效率;實現通過調節變頻器的頻率就可以調節氧化溝中DO值的技術效果，降低了自動化控制的難度，且提高了控制精度，使整個處理系統變得更為簡潔實用。

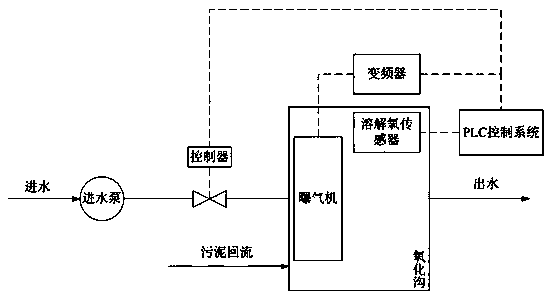

　　摘要附圖



　　權利要求書

　　1.一種基于機電一體化智能傳感器的工業廢水調控系統，包括氧化溝與PLC控制系統，所述氧化溝設有污水進水管、污水出水管以及污泥回流管，其特征在于：氧化溝內安裝有測量污水中溶解氧含量的溶解氧傳感器以及增加污水中溶解氧含量的曝氣機，所述溶解氧傳感器與PLC控制系統相連，PLC控制系統與控制曝氣機轉速的變頻器相連，變頻器與曝氣機連接。

　　2.根據權利要求1所述的一種基于機電一體化智能傳感器的工業廢水調控系統，其特征在于：所述氧化溝的污水進水管上還設有進水泵以及控制閥，所述控制閥設有與PLC控制系統相連接的控制器。

　　3.根據權利要求1或2所述的一種基于機電一體化智能傳感器的工業廢水調控系統，其特征在于：所述氧化溝還包括使氧化溝內的污水、活性污泥相互混合的潛水?dāng)嚢杵饕约巴七M(jìn)水流的推流器。

　　4.根據權利要求3所述的一種基于機電一體化智能傳感器的工業廢水調控系統，其特征在于：所述PLC控制系統為將PID控制和BP神經網絡相結合的PLC控制系統。

　　5.根據權利要求1或2所述的一種基于機電一體化智能傳感器的工業廢水調控系統，其特征在于：所述氧化溝為卡魯塞爾氧化溝。

　　說明書

　　一種基于機電一體化智能傳感器的工業廢水調控系統

　　技術領域

　　本實用新型涉及污水處理系統領域，具體是指一種基于機電一體化智能傳感器的工業廢水調控系統。

　　背景技術

　　氧化溝(oxidationditeh)又名連續循環曝氣池(Continuousloopreaetor)，是活性污泥法的一種變形。氧化溝污水處理工藝是在20世紀50年代由荷蘭衛生工程研究所研制成功的。自從1954年在荷蘭的首次投入使用以來，由于其出水水質好、運行穩定、管理方便等技術特點，已經在國內外廣泛的應用于生活污水和工業污水的治理。

　　傳統的污水處理廠的控制多采用常規的儀表控制，以手動控制為主，依靠操作工人的知識和經驗。這種方式難以達到國家關于污水處理的排放標準，勞動生產率低，系統信息分散。活性污泥法是目前國內外用來提高水質的一種既經濟又簡便的污水水處理技術，準確地控制氧化溝中溶解氧(DO)是獲得較好處理效果及經濟效益的前提。但活性污泥生化反應過程是一個復雜的非線性的生化過程，在實際污水處理過程中，水質水量不斷波動，要實現保證氧化溝DO值恒定非常困難。

　　實用新型內容

　　本實用新型的目的在于提供一種自動控制氧化溝中污水溶解氧濃度的基于機電一體化智能傳感器的工業廢水調控系統。

　　本實用新型通過下述技術方案實現：一種基于機電一體化智能傳感器的工業廢水調控系統，包括氧化溝與PLC控制系統，所述氧化溝設有污水進水管、污水出水管以及污泥回流管，氧化溝內安裝有測量污水中溶解氧含量的溶解氧傳感器以及增加污水中溶解氧含量的曝氣機，所述溶解氧傳感器與PLC控制系統相連，PLC控制系統與控制曝氣機轉速的變頻器相連，變頻器與曝氣機連接。

　　本技術方案的工作原理，即通過溶解氧傳感器將氧化溝中污水的DO值傳輸給PLC控制系統，PLC控制系統改變變頻器的頻率來控制曝氣機的轉速，從而控制曝氣機的曝氣量，最終影響到氧化溝中污水的DO值，使DO值保持穩定，氧化溝可以高效的進行污水的處理。

　　為了更好地實現本實用新型，進一步地，所述氧化溝的污水進水管上還設有進水泵以及控制閥，所述控制閥設有與PLC控制系統相連接的控制器。

　　為了更好地實現本實用新型，進一步地，所述氧化溝還包括使氧化溝內的污水、活性污泥相互混合的潛水?dāng)嚢杵饕约巴七M(jìn)水流的推流器。潛水?dāng)嚢杵鞯淖饔弥饕�是起到推進水流的作用同時使氧化溝內的污水、活性污泥處于劇烈攪動狀態，活性污泥與污水相互混合、充分接觸，使活性污泥反應得以充分進行，推流器是為了污水在氧化溝中更好地進行循環曝氣、沉降。

　　為了更好地實現本實用新型，進一步地，所述PLC控制系統為將PID控制和BP神經網絡相結合的PLC控制系統�；钚晕勰嗌�化處理系統，其水處理過程是一個復雜的物理、化學過程，具有不確定性和滯后性及很強的非線性。雖然傳統的PID控制具有結構簡單、穩定性好、可靠性高等優點。但是由于傳統的PID控制方法本身存在的問題：(l)傳統的PID控制理論是建立在數學模型的基礎上。被控對象若沒有足夠精度的數學模型，傳統的PID控制方法就顯得蒼白無力�；钚晕勰嗨�處理系統就屬于這種類型，無法用機理分析和數學推導的方法來建立其模型。(2)傳統的PID控制理論對非線性系統尚缺乏通用的分析和設計方法。廢水處理系統是一種多變量非線性系統，溶解氧的濃度以及化學藥劑的投加量和廢水水質關系復雜，很難用線性關系來描述。使得其不適用于本文的研究對象。近年來，神經網絡以其任意非線性函數的任意逼近能力和自學習能力，在控制領域內得到了廣泛的應用。因此，將PID控制和BP神經網絡相結合的控制策略的研究倍受學者關注。比例、積分和微分神經元組成的PID神經網絡具有快速學習能力和良好的性能;神經網絡自整定PID控制參數可以在線整定和優化，具有較強的自適應能力和魯棒性。

　　為了更好地實現本實用新型，進一步地，所述氧化溝為卡魯塞爾氧化溝�？�魯塞爾氧化溝可以滿足在較深的氧化溝溝渠中使混合液充分混合，并能維持較高的傳質效率，以克服小型氧化溝溝深較淺，混合效果差等缺陷。實踐證明該工藝具有投資省、處理效率高、可靠性好、管理方便和運行維護費用低等優點，這里作為優選。

　　本實用新型與現有技術相比，具有以下優點及有益效果：

　　(1)本實用新型通過在氧化溝中增設溶解氧傳感器，并通過PLC控制系統對氧化溝中的曝氣機進行自動化控制，從而實現對氧化溝中污水溶解氧的自動化調節，保持了污水DO值的恒定，提高了氧化溝的污水處理效率，同時降低了污水處理的成本;

　　(2)本實用新型中PLC控制系統通過控制變頻器，來控制曝氣機的轉速，從而調節曝氣機的曝氣量，實現通過調節變頻器的頻率就可以調節氧化溝中DO值的技術效果，降低了自動化控制的難度，且提高了控制精度，使整個處理系統變得更為簡潔實用;

　　(3)本實用新型中，PLC控制系統還通過控制器控制無水進水管的控制閥，加強了對氧化溝內污水的控制力度，提高了氧化溝的凈化效率。
