申請日2015.11.10
公開(公告)日2016.04.06
IPC分類號C02F9/14
摘要

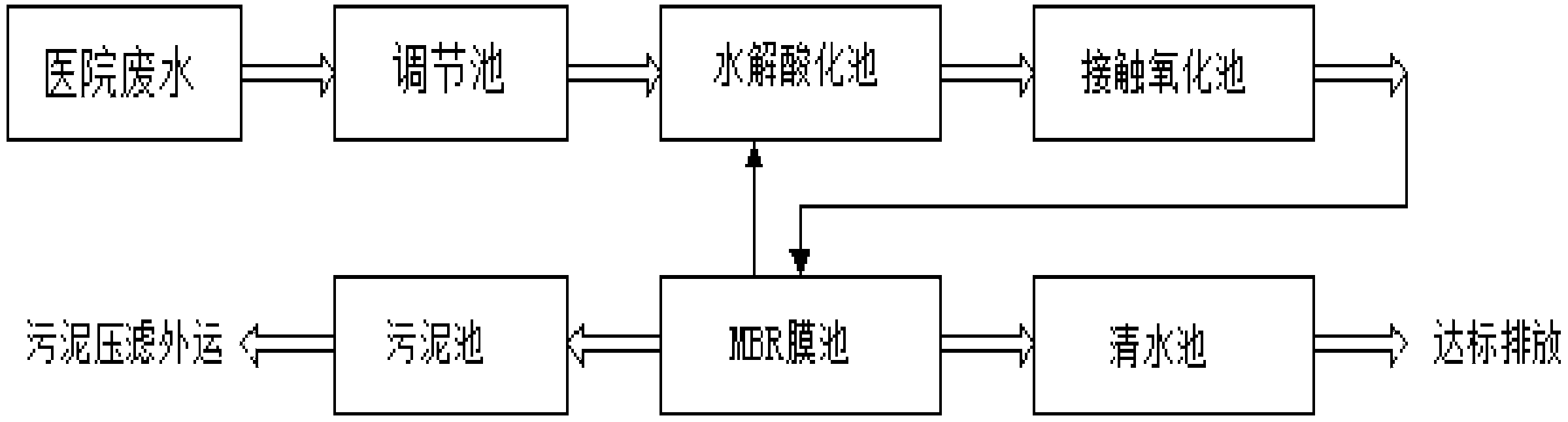

本實用新型公開一種醫療廢水膜生物反應器一體化設備，包括調節池、水解酸化池、接觸氧化池、MBR膜池、污泥池以及清水池，調節池連通水解酸化池，水解酸化池分別連通接觸氧化池和MBR膜池，水解酸化池和MBR膜池的連接為單向連接方式，接觸氧化池連通MBR膜池，MBR膜池分別連通污泥池和清水池，水解酸化池和接觸氧化池內設有填料裝置，MBR膜池內設有膜分離設備。相對現有技術，本實用新型處理效率高、出水水質好;結構緊湊、占地面積小;易實現自動控制、運行管理簡單。
權利要求書
1.一種醫療廢水膜生物反應器一體化設備，其特征在于，包括調節池、水解酸化池、接觸氧化池、MBR膜池、污泥池以及清水池，調節池連通水解酸化池，水解酸化池分別連通接觸氧化池和MBR膜池，水解酸化池和MBR膜池的連接為單向連接方式，接觸氧化池連通MBR膜池，MBR膜池分別連通污泥池和清水池，水解酸化池和接觸氧化池內設有填料裝置，MBR膜池內設有膜分離設備。
2.根據權利要求1所述的醫療廢水膜生物反應器一體化設備，其特征在于，所述MBR膜池內設有若干池槽。
3.根據權利要求1所述的醫療廢水膜生物反應器一體化設備，其特征在于，所述水解酸化池通過排水裝置分別連通接觸氧化池和MBR膜池。
4.根據權利要求1所述的醫療廢水膜生物反應器一體化設備，其特征在于，所述接觸氧化池通過排水裝置連通MBR膜池。
5.根據權利要求1所述的醫療廢水膜生物反應器一體化設備，其特征在于，所述MBR膜池通過排水裝置分別連通污泥池和清水池。
6.根據權利要求1所述的醫療廢水膜生物反應器一體化設備，其特征在于，所述填料裝置內設有用于供微生物生長的填料。
說明書
一種醫療廢水膜生物反應器一體化設備
技術領域
本實用新型涉及醫療廢水處理技術領域，具體涉及一種醫療廢水膜生物反應器一體化設備。
背景技術
目前廢水主要的污染物有三類，第一類為有機污染物COD和BOD5，第二類為無機營養鹽N，第三類為懸浮物SS，污水中BOD5的去除主要是靠微生物的吸附與代謝作用，然后對吸附代謝物進行泥水分離來完成。在活性污泥與污水接觸初期，會出現很高的BOD5去除率，這是由于污水中有機顆粒和膠體被吸附在微生物表面，從而被去除所致，但是這種吸附作用僅對污水中懸浮物和膠體起作用，對溶解性有機物不起作用。溶解性有機物需靠微生物的代謝來完成，生物膜中的微生物在有氧的條件下將污水中一部分有機物合成新的細胞，將另一部分有機物進行分解代謝以便獲得細胞合成所需的能量，其最終產物是CO2和H2O等穩定物質，這也是污水中BOD5的降解過程。微生物的好氧代謝作用對污水中溶解性有機物和非溶解性有機物都起作用，并且代謝產物是無害的穩定物質，因此，可以使處理后污水中的殘余BOD5濃度降低，污水中的COD去除的原理與BOD基本相同，即COD的去除率取決于原污水的可生化性，它與污水的組成有關。如果BOD/COD>0.3，污水的可生化性較好，出水中COD值可控制在較低的水平;而如果污水的BOD/COD<0.3，污水的可生化性較差，處理后污水中殘存的COD會較高，污水將較難簡單處理達標。對于本工程項目而言，待處理的生活廢水可生化性較好，只需采用合理的工藝就能使污水穩定達標，在原污水中，氮以NH3-N及有機氮形式存在，這兩種形式的氮合在一起稱為凱氏氮(TKN)，生物脫氮是利用自然界氮的循環原理，采用人工方法予以控制。生物脫氮包括好氧硝化和缺氧反硝化兩個過程。污水中的有機氮，在生化處理系統中將很快水解為氨氮，而后在氧充足的條件下，亞硝化細菌和硝化細菌將氨氮氧化成亞硝酸鹽氮和硝酸鹽氮;在缺氧的條件下，并有外加碳源提供能量時，由反硝化菌作用，將硝酸鹽氮和亞硝酸鹽氮還原成氮?dú)庖莩觥Ｓ绊懫涿摰实囊蛩厥菧囟�、溶解氧、pH以及反硝化碳源;生物脫氮系統中，硝 化菌增長速度較緩慢;反硝化則需在缺氧條件下進行，并且要在有充裕的碳源提供能量的情況下，才可促使反硝化作用順利進行，處理醫院廢水的工藝較多，經最近二十年的實踐運用，淘汰了一些不適合的處理工藝，目前國內采用較多的工藝流程主要有接觸氧化法、SBR法、A-O法、A2-O法、氧化溝等，業主要求廢水經處理后穩定達標、操作簡便、運行費用低，SBR法屬活性污泥法的一種，SBR法具有間歇操作，單池運行的特點，運行時分為進水、反應、沉淀、出水、待機5個基本步驟。由于是間歇運行，經常變換電器控制，需經常調整池中活性污泥狀態，時有發生污泥膨脹現象。同時需要較高的排水高程，操作管理也比較繁復，出水帶泥仍要加后續處理設施，不大適應本項目水量較小的情況，生物接觸氧化法為生物膜處理法的一種形式，經實踐經驗表明，它對有機物(BOD)具有良好的去除效果、操作簡便、運行穩定、不產生污泥膨脹的優點。由于脫氮是通過把含有氨氮的混合液回流缺氧池還原為氮?dú)猓资峭ㄟ^(guò)排泥實現的，而單一的接觸氧化不具備這些功能，所以對氨氮、磷去除效果不理想。如果在接觸氧化法工藝上進一步完善，是能滿足環保要求的，在過去采用單一接觸氧化法的工程較多，近年較少采用該工藝，而是采用其組合工藝。
實用新型內容
本實用新型的目的在于提供一種處理效率高、出水水質好;結構緊湊、占地面積小;易實現自動控制、運行管理簡單的醫療廢水膜生物反應器一體化設備。
為實現上述目的，本實用新型提供如下技術方案：
一種醫療廢水膜生物反應器一體化設備，包括調節池、水解酸化池、接觸氧化池、MBR膜池、污泥池以及清水池，調節池連通水解酸化池，水解酸化池分別連通接觸氧化池和MBR膜池，水解酸化池和MBR膜池的連接為單向連接方式，接觸氧化池連通MBR膜池，MBR膜池分別連通污泥池和清水池，水解酸化池和接觸氧化池內設有填料裝置，MBR膜池內設有膜分離設備。
作為上述技術的進一步改進，所述MBR膜池內設有若干池槽。
作為上述技術的進一步改進，所述水解酸化池通過排水裝置分別連通接觸氧化池和MBR膜池。
作為上述技術的進一步改進，所述接觸氧化池通過排水裝置連通MBR膜池。
作為上述技術的進一步改進，所述MBR膜池通過排水裝置分別連通污泥池和清水池。
作為上述技術的進一步改進，所述填料裝置內設有用于供微生物生長的填料。
與現有技術相比，本實用新型的有益效果是：采用“水解酸化+接觸氧化”的處理模式，利用生物膜固定化方式去除污染，凈化程序運行時水呈連續流動，便于操作管理，能滿足當前的環保法規要求，處理效率高、出水水質好;結構緊湊、占地面積小;易實現自動控制、運行管理簡單。
