申請日2015.09.30

　　公開(公告)日2016.02.10

　　IPC分類號B01D36/04; C02F11/12; C02F11/18

　　摘要

　　本實用新型公開了一種泥水處理器，包括底板(1)、推動裝置(2)、電機裝置(3)、粉碎裝置(4)、框體裝置(5)、氣缸裝置(6)、固定裝置(7)及按壓裝置(8)，底板(1)上設有第一支架(11)、收料箱(12)、矩形孔(13)、第一支撐柱(14)、第一支撐板(15)、第一墊塊(16)、第二支架(17)、第二墊塊(18)及第三墊塊(19)，推動裝置(2)包括推動塊(21)、第一移動桿(22)、第一彈簧(23)、第一推動桿(25)、第一氣缸(24)、第二推動桿(26)及旋轉桿(27)，本實用新型提高了污泥水處理的效率，節省了處理的時間，降低了成本。

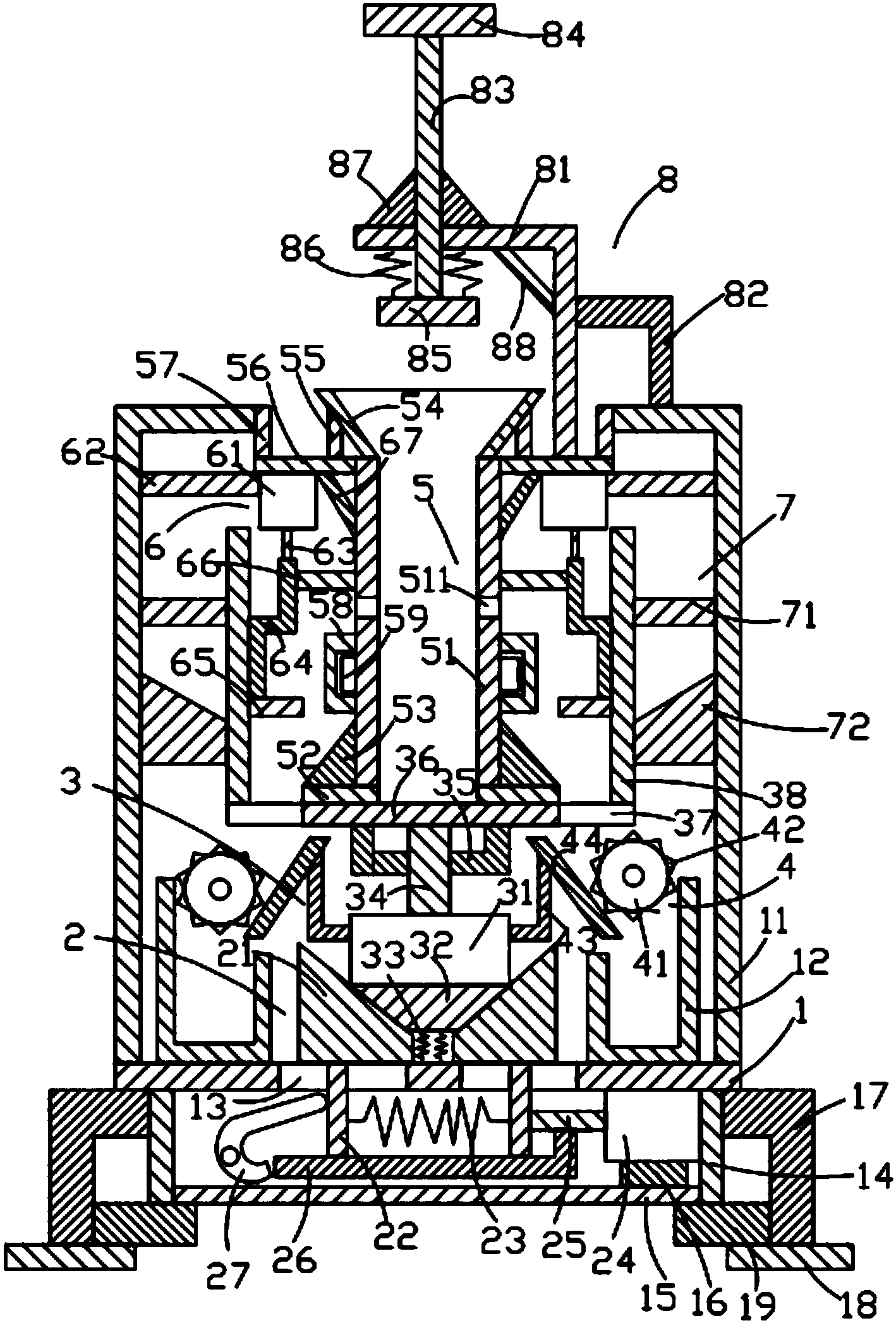

　　摘要附圖



　　權利要求書

　　1.一種泥水處理器，包括底板(1)、位于所述底板(1)上方的收料箱(12)和位于所述底板(1)下方的推動裝置(2)，其特征在于：還包括位于所述推動裝置(2)上方的電機裝置(3)、位于所述電機裝置(3)左右兩側的粉碎裝置(4)、位于所述粉碎裝置(4) 上方的框體裝置(5)、位于所述框體裝置(5)左右兩側的氣缸裝置(6)、固定裝置(7) 及位于所述框體裝置(5)上方的按壓裝置(8)，所述粉碎裝置包括粉碎輪(41)、設置于所述粉碎輪(41)上的粉碎齒(42)、位于所述粉碎輪(41)一側的第四支架(43)及位于所述第四支架(43)上方的斜板(44)。

　　2.根據權利要求1所述的一種泥水處理器，其特征在于：所述框體裝置(5)包括第二框體(51)、位于所述第二框體(51)下方的密封環(52)、位于所述第二框體(51)周圍的第一固定環(53)、位于所述第二框體(51)上方的進料斗(54)、位于所述進料斗(54) 下方的第一支撐桿(55)、位于所述第一支撐桿(55)下方的水平板(56)、位于所述水平板(56)上方的第二支撐桿(57)、位于所述第二框體(51)周圍的散熱框(58)及位于所述散熱框(58)內的加熱棒(59)。

　　3.根據權利要求2所述的一種泥水處理器，其特征在于：所述氣缸裝置(6)包括第二氣缸(61)、位于所述第二氣缸(61)下方的第三推動桿(63)、位于所述第二氣缸(61) 一側的固定桿(62)、位于所述第三推動桿(63)下方的第四推動桿(64)、位于所述第四推動桿(64)下方的壓板(65)、位于所述第四推動桿(64)一側的定位桿(66)及位于所述第二氣缸(61)另一側的第一斜桿(67)。

　　4.根據權利要求3所述的一種泥水處理器，其特征在于：所述固定裝置(7)包括第二固定環(71)及位于所述第二固定環(71)下方的第三固定環(72)。

　　說明書

　　一種泥水處理器

　　技術領域

　　本實用新型涉及污水處理技術領域，尤其涉及一種泥水處理器。

　　背景技術

　　目前，在工業建設和生產中，經常會產生大量的污泥水，若對這些污泥水直接排放，不僅會造成環境污染，也會造成水資源的浪費，若對污泥水進行處理回收利用，不僅解決了排放問題，而且有助于污泥水再利用，為止，需予以改進，以便對污泥水進行回收利用。

　　中國CN204324928U揭示了一種污泥水循環處理裝置，其包括集液腔，集液腔左側設有敲擊腔，敲擊腔底部設有下電機，下電機左側設置有偏心輪，敲擊腔上部設置有下料斜板，下料斜板上部左側設置有出料腔，下料斜板上部右側設置有下料腔，下料腔上部連接有攪拌加熱腔，下料腔左側設置有出風斜管，出風斜管左側連接有出風橫管，出風橫管左側連接有風機，攪拌加熱腔內上下部分分別設置有長加熱板和下加熱板，攪拌加熱腔上部設置有弧形集液管，弧形積液管下部連接有多個進氣管，弧形積液管右側與集液腔上部連接，然而污泥水在下加熱板上時，即使打開閥門26，污泥水也很難進入到下斜料板上，因為下加熱板處于水平狀態，且沒有推動力將其推動到下斜料板上，同時其可以對污泥水中的水進行有效的回收處理，但是對污泥得不到很好的處理，是的污泥容易沉積在裝置中，影響裝置的正常運行，減少其使用壽命，同時無法是的污泥水先進行沉淀，使得水與污泥進行初步分離，無法有效的降低污泥水處理的成本，并且設置有提升腔，需要先將污泥水先提升到高處然后再進行處理，增加了處理的時間，且提升的效率不高，從而增加了處理的成本。

　　實用新型內容

　　針對現有技術存在的上述不足，本實用新型提出一種泥水處理器，包括底板、推動裝置、電機裝置、粉碎裝置、框體裝置、氣缸裝置、固定裝置及按壓裝置，底板上設有第一支架、收料箱、矩形孔、第一支撐柱、第一支撐板、第一墊塊、第二支架、第二墊塊及第三墊塊，推動裝置包括推動塊、第一移動桿、第一彈簧、第一推動桿、第一氣缸、第二推動桿及旋轉桿，電機裝置包括電機、第一固定塊、第二彈簧、第一豎桿，本實用新型提高了污泥水處理的效率，節省了處理的時間，降低了成本。

　　本實用新型解決其技術問題，所采用的技術方案是：一種泥水處理器，所述泥水處理器包括底板、位于所述底板下方的推動裝置、位于所述推動裝置上方的電機裝置、位于所述電機裝置左右兩側的粉碎裝置、位于所述粉碎裝置上方的框體裝置、位于所述框體裝置左右兩側的氣缸裝置、固定裝置及位于所述框體裝置上方的按壓裝置，所述底板上設有第一支架、位于所述底板上方的收料箱、設置于所述底板上的矩形孔、位于所述底板下方的第一支撐柱、位于所述第一支撐柱一側的第一支撐板、位于所述第一支撐板上方的第一墊塊、位于所述第一支撐柱另一側的第二支架、位于所述第二支架下方的第二墊塊及位于所述第二墊塊上方的第三墊塊，所述推動裝置包括位于左右兩側的推動塊、位于所述推動塊下方的第一移動桿、位于所述第一移動桿之間的第一彈簧、位于所述第一移動桿一側的第一推動桿、位于所述第一推動桿右側的第一氣缸、位于所述第一推動桿下方的第二推動桿及位于所述第二推動桿左側的旋轉桿，所述電機裝置包括電機、位于所述電機下方的第一固定塊、位于所述第一固定塊下方的第二彈簧、位于所述電機上方的第一豎桿、位于所述第一豎桿左右兩側的第三支架、位于所述第一豎桿上方的轉盤、位于所述轉盤周圍的過濾環及位于所述過濾環上方的第一框體，所述粉碎裝置包括粉碎輪、設置于所述粉碎輪上的粉碎齒、位于所述粉碎輪一側的第四支架及位于所述第四支架上方的斜板，所述框體裝置包括第二框體、位于所述第二框體下方的密封環、位于所述第二框體周圍的第一固定環、位于所述第二框體上方的進料斗、位于所述進料斗下方的第一支撐桿、位于所述第一支撐桿下方的水平板、位于所述水平板上方的第二支撐桿、位于所述第二框體周圍的散熱框及位于所述散熱框內的加熱棒，所述氣缸裝置包括第二氣缸、位于所述第二氣缸下方的第三推動桿、位于所述第二氣缸一側的固定桿、位于所述第三推動桿下方的第四推動桿、位于所述第四推動桿下方的壓板、位于所述第四推動桿一側的定位桿及位于所述第二氣缸另一側的第一斜桿，所述固定裝置包括第二固定環及位于所述第二固定環下方的第三固定環，所述按壓裝置包括第一固定架、位于所述第一固定架右側的第二固定架、設置于所述第一固定架上的第二豎桿、位于所述第二豎桿上方的按壓板、位于所述第二豎桿下方的擠壓板、位于所述擠壓板上方的第三彈簧、位于所述第一固定架上的三角環及位于所述第三彈簧一側的第二斜桿，所述推動塊的橫截面呈直角梯形，所述推動塊的下表面與所述底板的上表面滑動連接，所述推動塊的上表面呈傾斜狀，所述第一移動桿呈長方體，所述第一移動桿的上表面與所述推動塊的下表面固定連接，所述第一移動桿穿過所述矩形孔且與所述底板滑動連接，所述第一彈簧水平放置，所述第一彈簧的端部與所述第一移動桿的側面固定連接，所述第一氣缸的上表面與所述底板的下表面固定連接，所述第一墊塊的上表面與所述第一氣缸的下表面固定連接，所述第一推動桿呈長方體，所述第一推動桿的右端與所述第一氣缸連接，所述第一推動桿的左端與所述第一移動桿的側面固定連接，所述第二推動桿呈L型，所述第二推動桿的一端與所述第一推動桿的下表面固定連接，所述第二推動桿的另一端呈水平狀且與所述第一移動桿的下表面滑動連接，所述旋轉桿呈U字形，所述旋轉桿上設有一中心軸，所述旋轉桿圍繞所述中心軸旋轉。

　　所述第一支架呈L型，所述第一支架的一端與所述底板的上表面固定連接，所述第一支架的另一端呈水平狀，所述收料箱的上設有一空腔，所述收料箱的下表面與所述底板的上表面接觸，所述矩形孔貫穿所述底板的上下表面。

　　所述第一支撐柱呈長方體，所述第一支撐柱豎直放置，所述第一支撐柱的上表面與所述底板的下表面固定連接，所述第一支撐板呈長方體，所述第一支撐板水平放置，所述第一支撐板的端部與所述第一支撐柱的側面固定連接，所述第一墊塊呈長方體，所述第一墊塊水平放置，所述第一墊塊的下表面與所述第一支撐板的上表面固定連接。

　　所述第一固定塊的橫截面呈等腰梯形，所述第一固定塊的上表面與所述電機的下表面固定連接，所述第一固定塊的側面呈傾斜狀，所述第一固定塊的側面與所述推動塊的上表面滑動連接，所述第二彈簧豎直放置，所述第二彈簧的上端與所述第一固定塊的下表面固定連接，所述第二彈簧的下端與所述底板的上表面固定連接。

　　所述第一豎桿呈圓柱體，所述第一豎桿豎直放置，所述第一豎桿的下端與所述電機連接，所述第一豎桿的上端與所述轉盤的下表面固定連接，所述第三支架呈L型，所述第三支架的一端與所述第一豎桿的側面固定連接，所述第三支架的另一端與所述轉盤的下表面固定連接，所述轉盤呈圓柱體，所述轉盤水平放置，所述過濾環呈圓環狀，所述過濾環的內表面與所述轉盤的側面固定連接，所述過濾環水平放置，所述第一框體呈空心的圓柱體，所述第一框體豎直放置，所述第一框體的下表面與所述過濾環的上表面固定連接。

　　所述粉碎輪呈圓柱體，所述第四支架呈L型，所述第四支架的一端與所述電機的側面固定連接，所述第四支架的另一端呈豎直狀且與所述斜板的下表面固定連接，所述斜板呈環形。

　　所述第二框體呈空心的長方體，所述第二框體豎直放置，所述第二框體上設有位于左右表面的第一通孔，所述密封環呈中間設有一貫穿其上下表面的矩形孔的長方體，所述密封環水平放置，所述密封環的上表面與所述第二框體的下表面固定連接，所述密封環的下表面與所述轉盤的上表面接觸，所述第一固定環的橫截面呈三角形，所述第一固定環的內表面與所述第二框體的外表面固定連接，所述第一固定環的下表面與所述密封環的上表面固定連接。

　　所述進料斗的下表面與所述第二框體的上表面固定連接，所述第一支撐桿呈豎直狀，所述第一支撐桿的下端與所述水平板的上表面固定連接，所述水平板呈中間設有一矩形孔的長方體，所述第二框體貫穿所述矩形孔且與所述水平板固定連接，所述水平板水平放置，所述第二支撐桿豎直放置，所述第二支撐桿呈長方體，所述第二支撐桿的下表面與所述水平板的上表面固定連接，所述第一支架的一端與所述第二支撐桿的側面固定連接，所述散熱框的橫截面呈凹字形，所述散熱框的兩端與所述第二框體的側面固定連接。

　　所述第二氣缸的上表面與所述水平板的下表面固定連接，所述固定桿呈長方體，所述固定桿水平放置，所述固定桿的一端與所述第一支架固定連接，所述固定桿的另一端與所述第二氣缸的側面固定連接，所述固定桿的上表面與所述水平板的下表面固定連接。

　　所述第三推動桿呈長方體，所述第三推動桿豎直放置，所述第三推動桿的上端與所述第二氣缸連接，所述第四推動桿的橫截面呈Z字形，所述第四推動桿的上端與所述第三推動桿的下表面固定連接，所述第四推動桿的側面與所述第二框體的內表面滑動連接，所述壓板呈圓環狀，所述壓板水平放置，所述壓板的側面與所述第一框體的內表面滑動連接，所述第四推動桿的下表面與所述壓板的上表面固定連接。

　　與現有技術相比，本實用新型的有益效果是：本實用新型泥水處理器結構簡單，使用方便，首先對污泥水進行沉淀處理，使的水與污泥進行初步的分離，然后將水擠出進行加熱使其蒸發，并以水蒸氣的形式進入到空氣中，從而不污染環境，亦可以回收利用。然后使得剩下的帶有水的污泥進行加熱處理，使得其中的水蒸發掉，同時污泥變干，變干的污泥被推動到下方進行粉碎回收處理，方便后續的使用，其不僅提高了污泥水處理的效率，還大大節省了處理的時間，降低了成本，減輕了企業的負擔，適合推廣應用。
