申請日2015.09.30

　　公開(公告)日2016.02.17

　　IPC分類號C02F9/02; C02F103/32

　　摘要

　　本實用新型涉及一種生產番茄醬水處理循環系統，其特征在于：浮選槽(1)的出水通過水槽(2)進入一級除污器(3)，一級除污器(3)的出口接入初沉池(4)，經初步沉淀后通過提升泵(7)進入二級除污器(8)，二級除污器(8)的出水口通過管路D進入二沉池(5)，再經過三沉池(6)，三沉池(6)的出水口連接抽取泵(9)通過管路E接入浮選槽(1)。通過兩級不同類型的除污器，將番茄皮清除的更干凈;三個沉淀池的組合設計使處理過程節約了能源，提高了處理效率，實現水循環利用的目的。

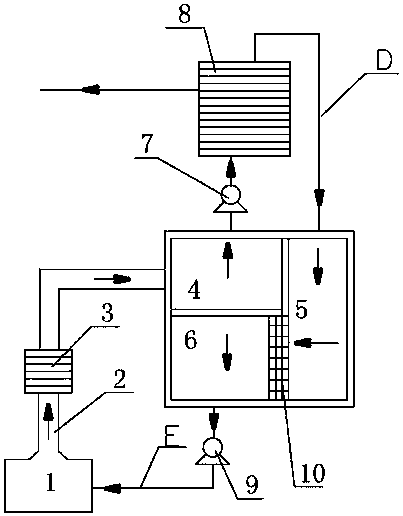

　　摘要附圖



　　權利要求書

　　1.一種生產番茄醬水處理循環系統，其特征在于：浮選槽(1)的出水通過水槽(2)進入一級除污器(3)，一級除污器(3)的出口接入初沉池(4)，經初步沉淀后通過提升泵(7)進入二級除污器(8)，二級除污器(8)的出水口通過管路D進入二沉池(5)，再經過三沉池(6)，三沉池(6)的出水口連接抽取泵(9)通過管路E接入浮選槽(1)。

　　2.如權利要求1所述的一種生產番茄醬水處理循環系統，其特征在于：一級除污器(3)為格柵除污機，二級除污器(8)為轉鼓除污機。

　　3.如權利要求1所述的一種生產番茄醬水處理循環系統，其特征在于：二沉池(5)與三沉池(6)共用的池壁低于二沉池(5)與初沉池(4)共用的池壁，二沉池(5)與三沉池(6)共用的池壁邊沿設有過濾網(10)，二沉池(5)的水通過過濾網(10)自流進入三沉池(6)。

　　說明書

　　一種生產番茄醬水處理循環系統

　　技術領域

　　本實用新型屬于食品加工生產設備領域，具體涉及一種生產番茄醬水處理循環系統。

　　背景技術

　　番茄中含有豐富的胡蘿卜素、維生素B和C，尤其是維生素P的含量蔬菜之首。番茄紅素含有對心血管具有保護作用的維生素和礦物質元素，能減少心臟病的發作。近年來人們一直在致力于開發番茄的深加工，探索保藏方法，讓人們的食用變得更加方便和健康。番茄醬是一種使用最普遍的食品，其加工過程要經過清洗、挑選、破碎、精制、蒸發濃縮、殺菌等過程。其中清洗過程要使用大量的生活用水，現有技術對廢水的處理和循環使用還達不到潔凈環保和重復利用的效果。

　　發明內容

　　本實用新型的目的是為了克服現有技術的缺陷，提供一種生產番茄醬水處理循環系統，從而有效解決了現有技術中存在的問題。

　　為實現上述目的，本實用新型采取的技術方案是：一種生產番茄醬水處理循環系統，其特征在于：浮選槽(1)的出水通過水槽(2)進入一級除污器(3)，一級除污器(3)的出口接入初沉池(4)，經初步沉淀后通過提升泵(7)進入二級除污器(8)，二級除污器(8)的出水口通過管路D進入二沉池(5)，再經過三沉池(6)，三沉池(6)的出水口連接抽取泵(9)通過管路E接入浮選槽(1)。

　　一級除污器(3)為格柵除污機，二級除污器(8)為轉鼓除污機。

　　二沉池(5)與三沉池(6)共用的池壁低于二沉池(5)與初沉池(4)共用的池壁，二沉池(5)與三沉池(6)共用的池壁邊沿設有過濾網(10)，二沉池(5)的水通過過濾網(10)自流進入三沉池(6)。

　　本實用新型的有益效果是：通過兩級不同類型的除污器，將番茄皮清除的更干凈;三個沉淀池的組合設計使處理過程節約了能源，提高了處理效率，實現水循環利用的目的。
