申請日2015.09.30

　　公開(公告)日2016.03.02

　　IPC分類號G06Q50/26

　　摘要

　　本實用新型公開了一種基于大數據技術的污水管網監測系統，一種基于大數據技術的污水管網監測系統，包括大數據處理中心、按污水管網區域分布的區域采集終端和安裝在污水管道中的監測點采集盒;所述區域采集終端包括區域數據處理單元和分別與區域數據處理單元連接的區域數據收發單元、區域數據存儲單元;所述區域數據收發單元分別與監測點采集盒、大數據處理中心進行數據傳輸;所述大數據處理中心包括大數據處理單元和分別與大數據處理單元連接的大數據接收單元、大數據存儲單元、圖表數據顯示單元，大數據接收單元通過遠程通訊裝置與區域數據收發單元連接。本實用新型基于大數據處理技術，提高對污水管網的監測能力。

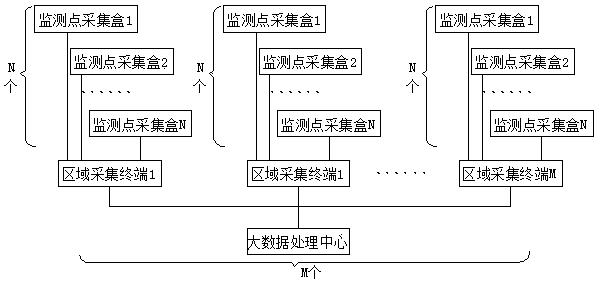

　　摘要附圖



　　權利要求書

　　1.一種基于大數據技術的污水管網監測系統，其特征在于：包括大數據處理中心、按污水管網區域分布的區域采集終端和安裝在污水管道中的監測點采集盒，大數據處理中心與多個區域采集終端連接，每個區域采集終端與多個監測點采集盒連接;所述區域采集終端包括區域數據處理單元和分別與區域數據處理單元連接的區域數據收發單元、區域數據存儲單元;所述區域數據收發單元分別與監測點采集盒、大數據處理中心進行數據傳輸;所述大數據處理中心包括大數據處理單元和分別與大數據處理單元連接的大數據接收單元、大數據存儲單元、圖表數據顯示單元，大數據接收單元通過遠程通訊裝置與區域數據收發單元連接。

　　2.根據權利要求1所述的一種基于大數據技術的污水管網監測系統，其特征在于：所述監測點采集盒包括主控模塊和分別與主控模塊連接的電源模塊、傳感器組件、GPS模塊、休眠控制模塊，主控模塊通過無線驅動模塊與區域數據收發單元連接;所述電源模塊通過主控模塊為傳感器組件、GPS模塊、第二無線驅動模塊、休眠控制模塊供電。

　　3.根據權利要求2所述的一種基于大數據技術的污水管網監測系統，其特征在于：所述主控模塊包括內設地址編碼的FPGA芯片、RAM單元和ESD單元，F(xiàn)PGA芯片分別與RAM單元、ESD單元、傳感器組件、GPS模塊、休眠控制模塊連接。

　　4.根據權利要求3所述的一種基于大數據技術的污水管網監測系統，其特征在于：所述休眠控制模塊包括與FPGA芯片連接的CPLD芯片和與CPLD芯片連接的RCT芯片。

　　5.根據權利要求2-4任一項所述的一種基于大數據技術的污水管網監測系統，其特征在于：所述傳感器組件包括溫度傳感器、濕度傳感器、水位傳感器、流量傳感器、一氧化碳傳感器、水平開關傳感器中至少一個。

　　6.根據權利要求2所述的一種基于大數據技術的污水管網監測系統，其特征在于：所述監測點采集盒還包括與主控模塊連接的圖像采集終端。

　　7.根據權利要求1所述的一種基于大數據技術的污水管網監測系統，其特征在于：所述大數據處理中心還包括與大數據處理單元連接的用戶操作平臺，用戶通過用戶操作平臺進行數據采樣操作并通過圖表數據顯示單元顯示采樣結果。

　　8.根據權利要求1所述的一種基于大數據技術的污水管網監測系統，其特征在于：所述大數據處理中心還包括與大數據處理單元連接的報警單元。

　　說明書

　　一種基于大數據技術的污水管網監測系統

　　技術領域

　　本實用新型涉及遠程監控技術領域，具體是指一種基于大數據技術的污水管網監測系統。

　　背景技術

　　污水管網系統是城市建設、環境保護、防洪排澇等市政項目中的重要基礎設備，建立城市污水管網的監測系統，為城市排水管理者提供實時觀察污水管網的環境信息、分析污水管網動態運行狀況的監測管理功能，已經成為了現代城市排水管理的迫切需求。另一方面，采用設置監測點進行監測的方式，因地下污水管網監測點眾多且分布極廣，采集的數據量大、難處理，監測效果差。

　　實用新型內容

　　本實用新型的目的在于提供一種基于大數據技術的污水管網監測系統，通過大數據處理技術對污水管網監測系統中眾多監測點采集的數據進行統一分析處理，提高監測能力。

　　本實用新型通過下述技術方案實現：一種基于大數據技術的污水管網監測系統，包括大數據處理中心、按污水管網區域分布的區域采集終端和安裝在污水管道中的監測點采集盒，大數據處理中心與多個區域采集終端連接，每個區域采集終端與多個監測點采集盒連接;所述區域采集終端包括區域數據處理單元和分別與區域數據處理單元連接的區域數據收發單元、區域數據存儲單元;所述區域數據收發單元分別與監測點采集盒、大數據處理中心進行數據傳輸;所述大數據處理中心包括大數據處理單元和分別與大數據處理單元連接的大數據接收單元、大數據存儲單元、圖表數據顯示單元，大數據接收單元通過遠程通訊裝置與區域數據收發單元連接。

　　進一步地，所述監測點采集盒包括主控模塊和分別與主控模塊連接的電源模塊、傳感器組件、GPS模塊、休眠控制模塊，主控模塊通過無線驅動模塊與區域數據收發單元連接;所述電源模塊通過主控模塊為傳感器組件、GPS模塊、第二無線驅動模塊、休眠控制模塊供電。

　　進一步地，所述主控模塊包括內設地址編碼的FPGA芯片、RAM單元和ESD單元，F(xiàn)PGA芯片分別與RAM單元、ESD單元、傳感器組件、GPS模塊、休眠控制模塊連接。

　　進一步地，所述休眠控制模塊包括與FPGA芯片連接的CPLD芯片和與CPLD芯片連接的RCT芯片。

　　進一步地，所述傳感器組件包括溫度傳感器、濕度傳感器、水位傳感器、流量傳感器、一氧化碳傳感器、水平開關傳感器中至少一個。

　　進一步地，所述監測點采集盒還包括與主控模塊連接的圖像采集終端。

　　進一步地，所述大數據處理中心還包括與大數據處理單元連接的用戶操作平臺，用戶通過用戶操作平臺進行數據采樣操作并通過圖表數據顯示單元顯示采樣結果。

　　進一步地，所述大數據處理中心還包括與大數據處理單元連接的報警單元。

　　本實用新型與現有技術相比，具有以下優點及有益效果：

　　(1)本實用新型基于大數據處理技術，將眾多污水管網監測點采集的數據進行匯總并統一分析處理，可實現宏觀、微觀多種監測，提高對污水管網的監測能力;

　　(2)本實用新型利用網絡技術進行數據傳輸，數據采集、反饋的時效性好，便于及時發現問題并解決問題。
