申請日2015.09.30

　　公開(公告)日2016.03.02

　　IPC分類號B02C18/14; B02C18/16; B02C18/18; B02C18/24; B30B9/28; C02F11/00

　　摘要

　　本實用新型公開一種分體式污泥破碎成型裝置，包括有支架、破碎機構以及成型機構;該支架上設有兩破碎擋板，兩破碎擋板之間形成有容置空間，容置空間的輸入口朝上，容置空間的輸出口朝下;該破碎機構設置于支架上并位于容置空間內，破碎機構包括有破碎主動軸和破碎從動軸;該成型機構設置于支架上并位于容置空間之輸出口的下方，成型機構包括有成型主動輥和成型從動輥。本裝置分別采用兩臺減速機對破碎機構和成型機構進行控制，可分別調整各自的最佳轉速，使污泥的破碎成型效果達到最優狀態;其次，通過設置有破碎擋板，一方面避免污泥散落在兩側，未經過成型機構的擠壓成型;另一方面將污泥集中導入到成型機構的擠壓部分，提高污泥的成型效果。

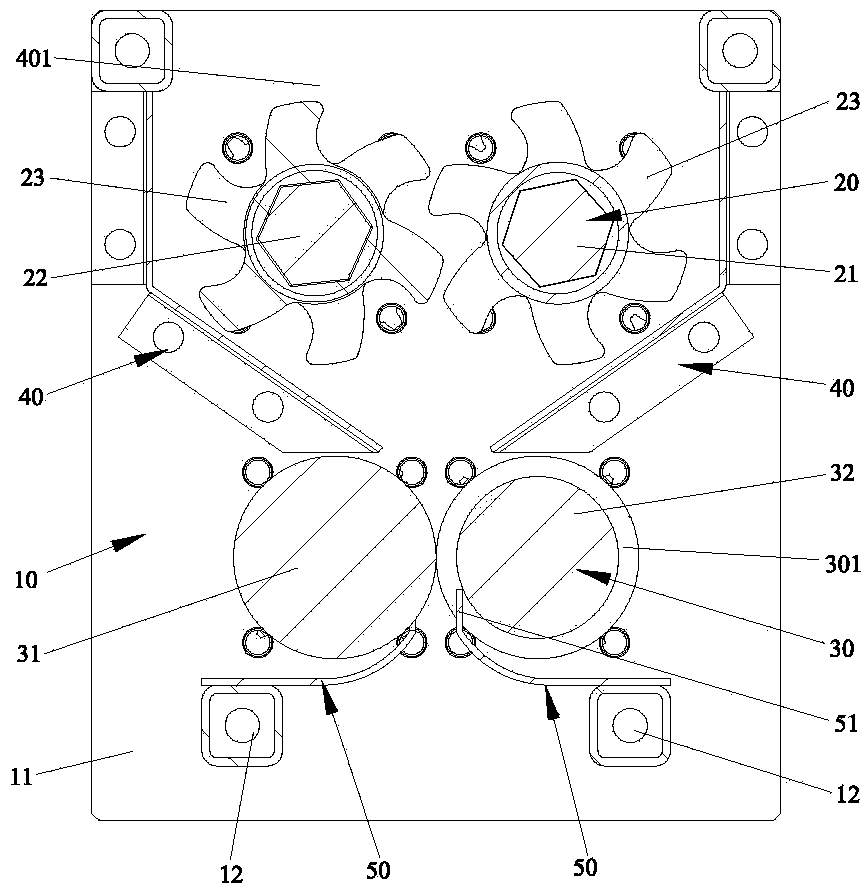

　　摘要附圖



　　權利要求書

　　1.一種分體式污泥破碎成型裝置，其特征在于：包括有支架、破碎機構以及成型機構;該支架上設置有兩破碎擋板，兩破碎擋板之間形成有容置空間，容置空間的輸入口朝上，容置空間的輸出口朝下;該破碎機構設置于支架上并位于容置空間內，破碎機構包括有破碎主動軸和破碎從動軸，破碎從動軸和破碎主動軸平行設置，破碎從動軸隨破碎主動軸同步轉動，該破碎主動軸和破碎從動軸上均設置有破碎刀片;該成型機構設置于支架上并位于容置空間之輸出口的下方，成型機構包括有成型主動輥和成型從動輥，成型從動輥與成型主動輥平行設置，成型從動輥隨成型主動輥同步轉動。

　　2.根據權利要求1所述的一種分體式污泥破碎成型裝置，其特征在于：所述支架包括有兩基板以及兩方管，該兩方管均連接兩基板之間，破碎主動軸的兩端、破碎從動軸的兩端、成型主動輥的兩端和成型從動輥的兩端均分別安裝于兩基板上，該兩方管位于成型主動輥和成型從動輥的下方。

　　3.根據權利要求1所述的一種分體式污泥破碎成型裝置，其特征在于：所述成型主動輥和成型從動輥上均設置有輥槽，該支架上設置有刮泥板，該刮泥板具有刮齒，刮齒與輥槽齒合。

　　4.根據權利要求1所述的一種分體式污泥破碎成型裝置，其特征在于：所述破碎擋板為斜擋板。

　　5.根據權利要求1所述的一種分體式污泥破碎成型裝置，其特征在于：所述破碎主動軸上設置有主動齒輪，該破碎從動軸上設置有從動齒輪，該從動齒輪與主動齒輪齒合。

　　6.根據權利要求1所述的一種分體式污泥破碎成型裝置，其特征在于：所述成型主動輥上設置有主動齒輪，該成型從動輥上設置有從動齒輪，該從動齒輪與主動齒輪齒合。

　　說明書

　　一種分體式污泥破碎成型裝置

　　技術領域

　　本實用新型涉及污泥處理設備領域技術，尤其是指一種分體式污泥破碎成型裝置。

　　背景技術

　　隨著城市建設的發展、生活水平的提高，城市生活污泥的生成量也越來越大，日久堆積十分影響城市環境及空氣質量。目前對城市生活污泥進行批量處理的方法一般為物理方法與生化方法，物理方法一般即為干化處理，即去除污泥中所含的絕大部分水分，再對剩余的渣料進行無害化處理或轉為他用。物理干化處理方式與生化處理方式相比優勢顯著，如處理設備占用面積小、處理周期短、能耗低、不易造成二次污染等。但是，在物理干化處理方式中，一般首先需要對污泥原料進行成型預處理，否則難以保證高效、高質量的干化處理結果。然而，目前的破碎成型機不能達到最優的破碎成型效果，因此，有必要對目前的破碎成型機進行改進。

　　實用新型內容

　　有鑒于此，本實用新型針對現有技術存在之缺失，其主要目的是提供一種分體式污泥破碎成型裝置，其能有效解決現有之破碎成型機不能達到最優破碎成型效果的問題。

　　為實現上述目的，本實用新型采用如下之技術方案：

　　一種分體式污泥破碎成型裝置，包括有支架、破碎機構以及成型機構;該支架上設置有兩破碎擋板，兩破碎擋板之間形成有容置空間，容置空間的輸入口朝上，容置空間的輸出口朝下;該破碎機構設置于支架上并位于容置空間內，破碎機構包括有破碎主動軸和破碎從動軸，破碎從動軸和破碎主動軸平行設置，破碎從動軸隨破碎主動軸同步轉動，該破碎主動軸和破碎從動軸上均設置有破碎刀片;該成型機構設置于支架上并位于容置空間之輸出口的下方，成型機構包括有成型主動輥和成型從動輥，成型從動輥與成型主動輥平行設置，成型從動輥隨成型主動輥同步轉動。

　　作為一種優選方案，所述支架包括有兩基板以及兩方管，該兩方管均連接兩基板之間，破碎主動軸的兩端、破碎從動軸的兩端、成型主動輥的兩端和成型從動輥的兩端均分別安裝于兩基板上，該兩方管位于成型主動輥和成型從動輥的下方。

　　作為一種優選方案，所述成型主動輥和成型從動輥上均設置有輥槽，該支架上設置有刮泥板，該刮泥板具有刮齒，刮齒與輥槽齒合。

　　作為一種優選方案，所述破碎擋板為斜擋板。

　　作為一種優選方案，所述破碎主動軸上設置有主動齒輪，該破碎從動軸上設置有從動齒輪，該從動齒輪與主動齒輪齒合。

　　作為一種優選方案，所述成型主動輥上設置有主動齒輪，該成型從動輥上設置有從動齒輪，該從動齒輪與主動齒輪齒合。

　　本實用新型與現有技術相比具有明顯的優點和有益效果，具體而言，由上述技術方案可知：

　　首先，本裝置分別采用兩臺減速機對破碎機構和成型機構進行控制，可分別調整各自的最佳轉速，使污泥的破碎成型效果達到最優狀態;其次，通過設置有破碎擋板，一方面避免污泥散落在兩側，未經過成型機構的擠壓成型;另一方面將污泥集中導入到成型機構的擠壓部分，提高污泥的成型效果;再者，通過設置刮泥板，刮齒與輥槽齒合，在成型機構運作中可刮除槽內殘留污泥，避免槽內污泥越積越多形成打滑現象或無法成型的問題，提高了成型機構的成型效率。

　　為更清楚地闡述本實用新型的結構特征和功效，下面結合附圖與具體實施例來對本實用新型進行詳細說明。
