申請日2011.01.13
公開(公告)日2011.08.17
IPC分類號B01F13/02
摘要
本實用新型涉及一種地坑污泥處理裝置，包括管道，泵，其特征在于：所述管道包括總管道和若干條支管，總管道連接壓縮空氣源，總管道上設有閥門、延時開關，另一端連接若干條支管，各支管通往地坑底部，支管端部設有圓盤式噴管，噴管上均勻設有噴嘴，泵設置在地平面上，泵的輸入管道通往地坑底部，在泵的輸入管末端設有過濾器，過濾直徑為10mm，過濾器與管道采用絲扣連接。該裝置是將高壓風通過圓盤式噴管，形成一種大面積的圓盤高壓風吹掃地坑底部，在地坑底部形成攪拌的水流，通過污水泵排走，以解決地坑污泥沉積的問題。
權利要求書
1.一種地坑污泥處理裝置，包括管道，泵，其特征在于：所述管道包括總管道和若干條支管，總管道連接壓縮空氣源，總管道上設有閥門、延時開關，另一端連接若干條支管，各支管通往地坑底部，支管端部設有圓盤式噴管，噴管上均勻設有噴嘴，泵設置在地平面上，泵的輸入管道通往地坑底部，在泵的輸入管末端設有過濾器，過濾直徑為10mm，過濾器與管道采用絲扣連接。
2.根據權利要求1所述的地坑污泥處理裝置，其特征在于：所述閥門包括一個調壓閥。
說明書
地坑污泥處理裝置
技術領域
本實用新型涉及一種地坑污泥處理裝置。
背景技術
在線材酸洗的地坑水污泥處理領域中，當線材通過電解槽時，會產生大量的帶有金屬雜質的污泥，排污和檢修沖洗電解槽時，會把大量的污泥排到地坑當中去，再通過地坑排污泵排到廢液罐，最后通過泵排到供水廠進行處理。但在實際生產過程中發現傳統的方法效果較差，當帶有污泥的廢水排到地坑中時，因為污泥中有大量的金屬雜質，在污水流進地坑的時候，會非�？斓某恋恚�(dāng)?shù)乜游鬯_(dá)到一定液位時排污泵啟動只能帶走少量的污泥，大量的污泥會沉淀堆積到地坑底部，長此以往污泥會堆積的越來越高，最后會堵塞地坑及排污泵管道，損壞排污泵，使地坑污水溢滿流出地坑，導致機組無法正常運行，甚至造成機組停車的嚴重后果。
發明內容
針對以上問題，本實用新型旨在提供一種地坑污泥處理裝置，將高壓風通過圓盤式噴管，形成一種大面積的圓盤高壓風吹掃地坑底部，在地坑底部形成攪拌的水流，通過污水泵排走，以解決地坑污泥沉積的問題。
本實用新型采用如下技術方案：
一種地坑污泥處理裝置，包括管道，泵，其特征在于：所述管道包括總管道和若干條支管，總管道連接壓縮空氣源，總管道上設有閥門、延時開關，另一端連接若干條支管，各支管通往地坑底部，支管端部設有圓盤式噴管，噴管上均勻設有噴嘴，泵設置在地平面上，泵的輸入管道通往地坑底部，在泵的輸入管末端設有過濾器，過濾直徑為10mm，過濾器與管道采用絲扣連接。
所述閥門包括一個調壓閥。
在地坑底部設置多排圓盤式噴管，且噴嘴均勻分布在圓盤式噴管上，使地坑底部均可吹掃到。為防止曝氣將沉淀的大塊污泥送入泵內，損壞泵的葉輪及堵塞管道，所以在泵的輸入管道加裝一個圓筒簡易過濾器。
本實用新型提供的地坑污泥處理裝置，管道宜采用不銹鋼材質，以防止生銹從而影響噴射攪拌效果，噴嘴可采用不銹鋼材質或塑料材質，噴嘴距離根據地坑大小及每天所產生污泥量的情況確定，泵輸入管末端的過濾器的材質根據地坑污水介質選材，含酸堿的污水地坑一般選用耐強酸強堿腐蝕的高性能聚丙烯(PPH)、氯化聚氯乙烯(CPVC)等材質，一般污水介質中選用不銹鋼材質。
本實用新型的有益效果：(1)本裝置使用介質為壓縮空氣，一般生產現場都有壓縮空氣，制造成本低，安裝方便且不需要改造原設備;(2)圓盤式噴管設置多排，使地坑底部均可吹掃到;(3)減少人員工作量，縮短檢修時間，降低排污泵消耗，提高點檢效率，保證生產線正常運行。

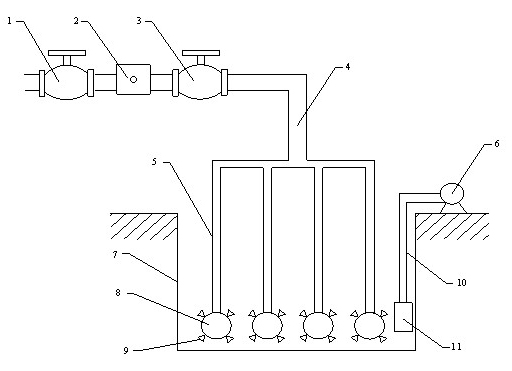

下面結合附圖和實施例對本實用新型做進一步說明。
