申請日2015.11.09

　　公開(公告)日2016.03.09

　　IPC分類號A61B1/012; A61B1/317

　　摘要

　　一種關節鏡廢水收集器，包括術區收集器和地面收集器，通過設有術區收集器，它為一面帶粘性的漏斗形口袋狀薄膜，袋口邊緣有可塑性的金屬絲，將金屬絲根據患者的傷口大小及形狀塑型，使其最大化的貼合傷口，能將手術過程中的廢水有效收集，避免造成手術臺及手術室浸濕，不僅保護了醫療設備，也排除了患者及醫務人員的安全隱患，所述地面收集器包括充氣氣柱、底面、充氣口和排水口b，所述地面收集器的側壁為相通的充氣氣柱，所述術區收集器的排水口a放置在水槽內，所述地面收集器的底面設有排水口b，通過將地面收集器的底面傾斜，有效的解決了廢水有殘留的問題，通過將地面收集器設計成充氣式水槽，讓使用和存放變得更加方便。

　　權利要求書

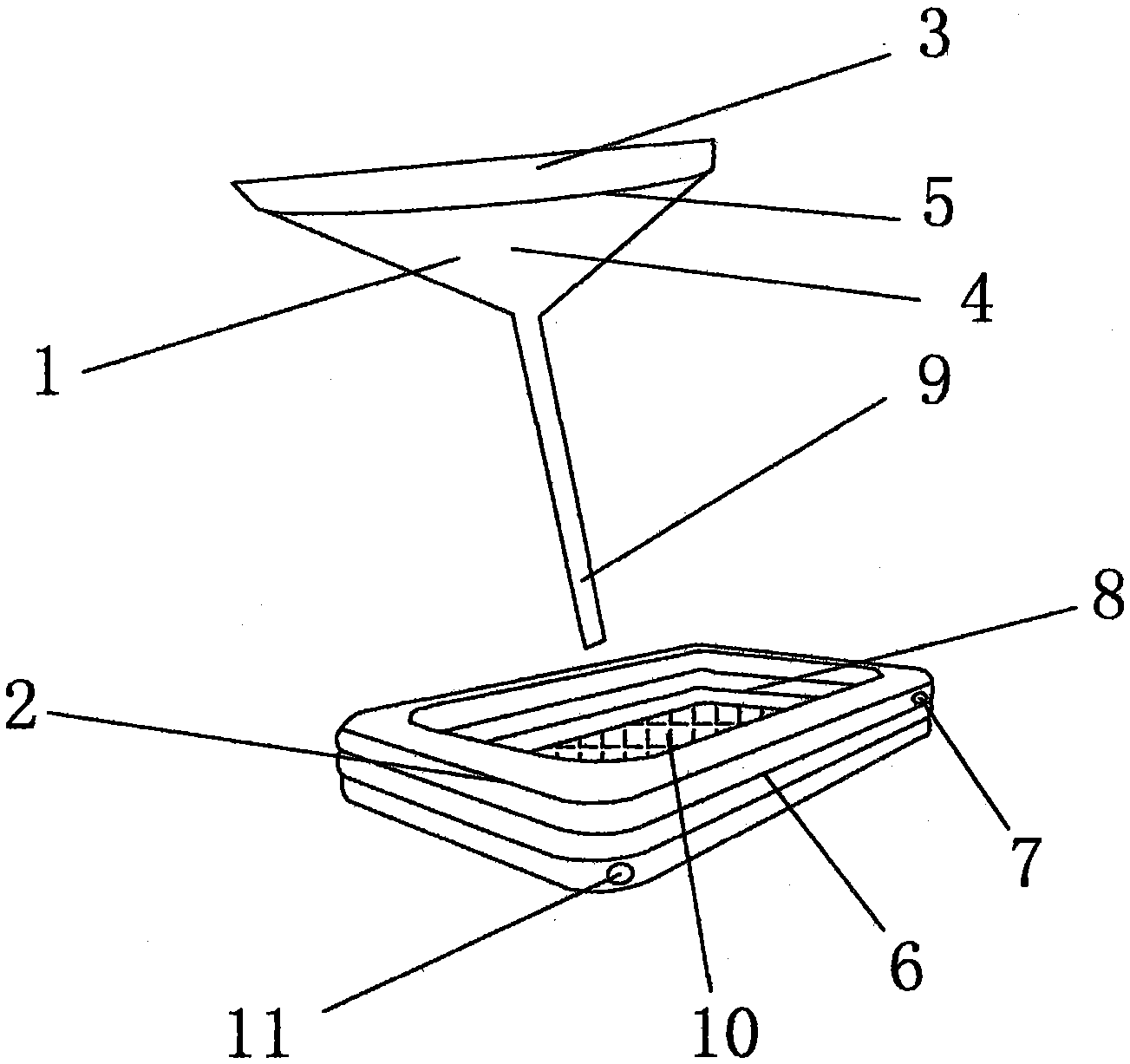

　　1.一種關節鏡廢水收集器，包括術區收集器(1)和地面收集器(2)，其特征在于：所述術區收集器(1)包括薄膜(4)、金屬框架(5)和排水口a(9)，所述薄膜(4)為漏斗形，且敞口端一面設有粘附面(3)所述薄膜(4)的袋口邊緣安有金屬框架(5)，所述薄膜(4)的底端設有排水口a(9)，所述地面收集器(2)包括充氣氣柱(6)、底面(10)、充氣口(7)和排水口b(11)，所述地面收集器(2)的側壁為相通的充氣氣柱(6)，所述充氣氣柱(6)上設有充氣口(7)，所述充氣氣柱(6)所圍成結構的內部為一個水槽(8)，所述術區收集器(1)的排水口a(9)放置在水槽(8)內，所述地面收集器(2)的底面(10)設有排水口b(11)。

　　2.根據權利要求1所述的一種關節鏡廢水收集器，其特征在于：所述薄膜(4)內表面設有凸起的顆粒。

　　3.根據權利要求1所述的一種關節鏡廢水收集器，其特征在于：所述底面(10)與水平面之間存在10-20度的夾角，所述排水口b(11)設于底面(10)較低的一側。

　　說明書

　　一種關節鏡廢水收集器

　　技術領域

　　本實用新型涉及醫療技術領域，具體為一種關節鏡廢水收集器。

　　背景技術

　　關節鏡手術時，需要使用大量的沖洗液，沖洗液會順著手術切口、手術巾、關節鏡的排水口流向患者的身體、手術臺面和地面，從而引起患者皮膚組織長時間處于潮濕的環境中，引起軟組織的浸漬傷，手術臺面長期水泡，引起手術床配件的生銹老化，甚至導致各種電路短路，威脅患者及醫務工作者的生命安全，手術廢水流于手術室地面，引起嚴重的環境污染，增加環境清潔消毒的難度，導致接臺手術的感染風險。

　　實用新型內容

　　本實用新型的目的在于提供一種關節鏡廢水收集器，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：包括術區收集器和地面收集器，所述術區收集器1包括薄膜4、金屬框架5和排水口a9，所述薄膜4為漏斗形，且敞口端一面設有粘附面3所述薄膜4的袋口邊緣安有金屬框架5，所述薄膜4的底端設有排水口a9，所述地面收集器2的側壁為相通的充氣氣柱6，所述充氣氣柱6上設有充氣口7，所述充氣氣柱6所圍成結構的內部為一個水槽8，所述術區收集器1的排水口a9放置在水槽8內，所述地面收集器2的底面10設有排水口b11。

　　優選的，所述薄膜內表面設有凸起的顆粒。

　　優選的，所述底面與水平面之間存在10-20度的夾角，所述排水口b設于底面較低的一側。

　　與現有技術相比，本實用新型的有益效果是：1.通過設有術區收集器，它為一面帶粘性的漏斗形口袋狀薄膜，袋口邊緣有可塑性的金屬絲，將金屬絲根據患者的傷口大小及形狀塑型，使其最大化的貼合傷口，能將手術過程中的廢水有效收集，避免造成手術臺及手術室浸濕，不僅保護了醫療設備，也排除了患者及醫務人員的安全隱患;

　　2、通過將地面收集器設計成充氣式水槽，讓使用和存放變得更加方便;

　　3、通過將地面收集器的底面傾斜，有效的解決了廢水有殘留的問題。
