申請日2017.09.30

　　公開(公告)日2018.01.23

　　IPC分類號G01N33/18

　　摘要

　　本發明公開了一種廢水中常見金屬和重金屬含量檢測裝置，包括裝置底座，所述裝置底座的頂端固定安裝有固定座，固定座的頂端設有圓形凹槽，固定座在圓形凹槽處轉動連接有轉動座，轉動座的頂端轉動連接有轉動軸，轉動軸的一側安裝有轉動臂，轉動臂的頂端安裝有支撐座，支撐座的頂端安裝有金屬套環，金屬套環內套設有伸縮桿，伸縮桿遠離轉動軸的一端轉動連接有水樣采集杯，水樣采集杯靠近轉動臂的底端側壁轉動連接有轉動輪，轉動輪的一側與轉動臂的一側側壁固定連接。相比較現有產品而言，本發明能夠在取樣的同時讓人不直接接觸廢水，保障人的安全，另一方面可以對采取的水樣進行即時的檢測，具有時效性，得出的數據具有準確性。

　　權利要求書

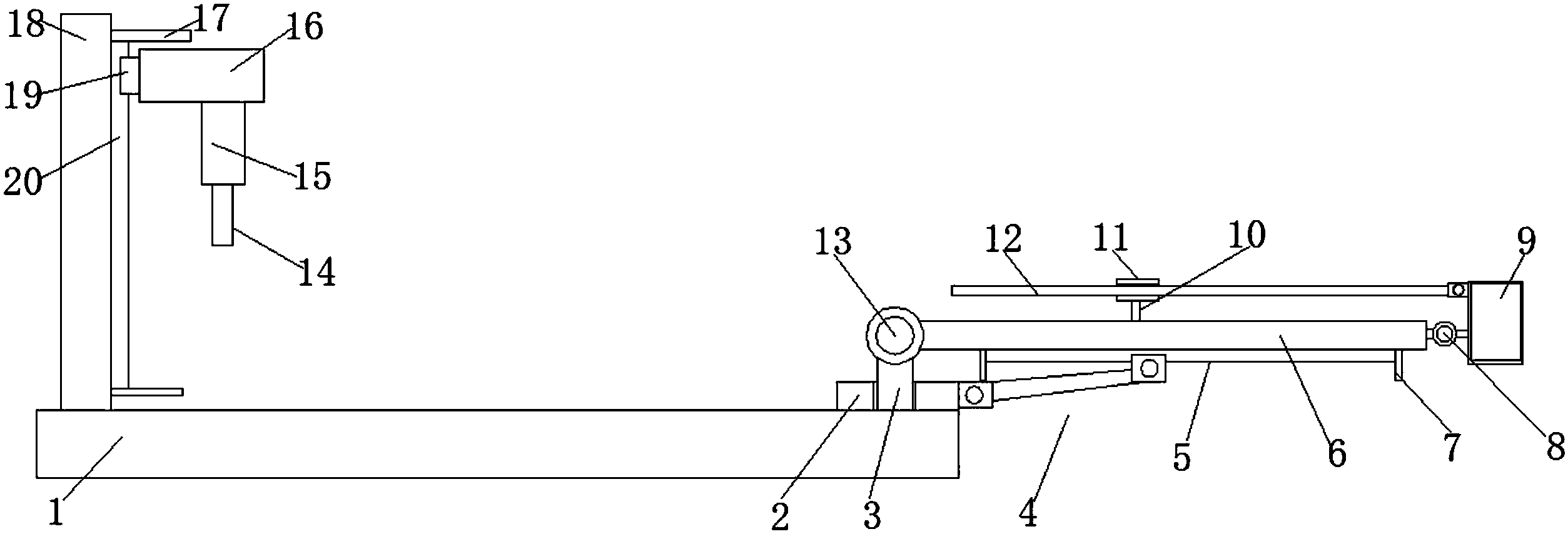

　　1.廢水中常見金屬和重金屬含量檢測裝置，包括裝置底座(1)，其特征在于，所述裝置底座(1)的頂端固定安裝有固定座(2)，固定座(2)的頂端設有圓形凹槽，固定座(2)在圓形凹槽處轉動連接有轉動座(3)，轉動座(3)的頂端轉動連接有轉動軸(13)，轉動軸(13)的一側固定安裝有轉動臂(6)，轉動臂(6)的頂端固定安裝有支撐座(10)，支撐座(10)的頂端固定安裝有金屬套環(11)，金屬套環(11)內套設有伸縮桿(12)，伸縮桿(12)遠離轉動軸(13)的一端轉動連接有水樣采集杯(9)，水樣采集杯(9)靠近轉動臂(6)的底端側壁轉動連接有轉動輪(8)，轉動輪(8)的一側與轉動臂(6)的一側側壁固定連接，轉動臂(6)的底端固定安裝有第一滑軌(5)，第一滑軌(5)的底端滑動連接有轉動連接桿(4)，轉動連接桿(4)的一端與固定座(2)的側壁轉動連接，裝置底座(1)的頂端遠離固定座(2)的一側固定安裝有固定板(18)，固定板(18)靠近固定座(2)的一側側壁固定安裝有第二滑軌(20)。

　　2.根據權利要求1所述的廢水中常見金屬和重金屬含量檢測裝置，其特征在于，所述第二滑軌(20)的側壁滑動連接有第二滑軌座(19)，第二滑軌座(19)的側壁固定安裝有連接頂板(16)，連接頂板(16)的底端固定安裝有固定樁(15)，固定樁(15)的底端固定安裝有檢測探頭(14)。

　　3.根據權利要求1所述的廢水中常見金屬和重金屬含量檢測裝置，其特征在于，所述第一滑軌(5)的兩端均固定安裝有第一阻擋板(7)、第二滑軌(20)的兩端均固定安裝有第二阻擋板(17)。

　　4.根據權利要求1所述的廢水中常見金屬和重金屬含量檢測裝置，其特征在于，所述轉動臂(6)與水樣采集杯(9)的長度之和小于裝置底座(1)的長度。

　　5.根據權利要求1所述的廢水中常見金屬和重金屬含量檢測裝置，其特征在于，所述伸縮桿(12)與水樣采集杯(9)的長度之和小于轉動臂(6)的長度。

　　說明書

　　廢水中常見金屬和重金屬含量檢測裝置

　　技術領域

　　本發明涉及水質監測技術領域，尤其涉及一種廢水中常見金屬和重金屬含量檢測裝置。

　　背景技術

　　隨著科技的不斷發展，人們的生活得到不斷的改善，但死者科技的發展，人們的生活給環境也帶來了不小的惡化，尤其是寶貴的水資源，在日益發展的科技面前，水中的金屬含量以及重金屬含量在不斷提高，對水質造成了較大的污染，進一步危及到人類本身的生存，尤其是日常生活中的廢水，但目前的檢測裝置只限于實驗室內的使用，因此人們對水樣采取時需要親自去取，但是由于水質問題，水樣的采取呈了一個較為棘手的問題，為此我們提出廢水中常見金屬和重金屬含量檢測裝置。

　　發明內容

　　本發明的目的是為了解決現有技術中存在的缺點，而提出的一種廢水中常見金屬和重金屬含量檢測裝置。

　　為了實現上述目的，本發明采用了如下技術方案：

　　廢水中常見金屬和重金屬含量檢測裝置，包括裝置底座，所述裝置底座的頂端固定安裝有固定座，固定座的頂端設有圓形凹槽，固定座在圓形凹槽處轉動連接有轉動座，轉動座的頂端轉動連接有轉動軸，轉動軸的一側固定安裝有轉動臂，轉動臂的頂端固定安裝有支撐座，支撐座的頂端固定安裝有金屬套環，金屬套環內套設有伸縮桿，伸縮桿遠離轉動軸的一端轉動連接有水樣采集杯，水樣采集杯靠近轉動臂的底端側壁轉動連接有轉動輪，轉動輪的一側與轉動臂的一側側壁固定連接，轉動臂的底端固定安裝有第一滑軌，第一滑軌的底端滑動連接有轉動連接桿，轉動連接桿的一端與固定座的側壁轉動連接，裝置底座的頂端遠離固定座的一側固定安裝有固定板，固定板靠近固定座的一側側壁固定安裝有第二滑軌。

　　優選的，所述第二滑軌的側壁滑動連接有第二滑軌座，第二滑軌座的側壁固定安裝有連接頂板，連接頂板的底端固定安裝有固定樁，固定樁的底端固定安裝有檢測探頭。

　　優選的，所述第一滑軌的兩端均固定安裝有第一阻擋板、第二滑軌的兩端均固定安裝有第二阻擋板。

　　優選的，所述轉動臂與水樣采集杯的長度之和小于裝置底座的長度。

　　優選的，所述伸縮桿與水樣采集杯的長度之和小于轉動臂的長度。

　　本發明中，首先通過伸縮桿、支撐座、轉動輪和水樣采集杯的設置，使得人們可以不直接接觸廢水而取得水樣，對人們的身體健康有一定的保障，通過轉動座和固定座的設置可以使得采取的水樣能夠進行旋轉，通過第二滑軌、第二滑軌座、連接頂板、固定樁和檢測探頭的設置，使得才去的水樣能夠得到即時的檢測，具有時效性，相比較現有產品而言，本發明能夠在取樣的同時讓人不直接接觸廢水，保障人的安全，另一方面可以對采取的水樣進行即時的檢測，具有時效性，得出的數據具有準確性。
